Pocket Pivot Definition
Open the original PDF document
View PDFPIVOT DEFINITION POCKET PIVOT

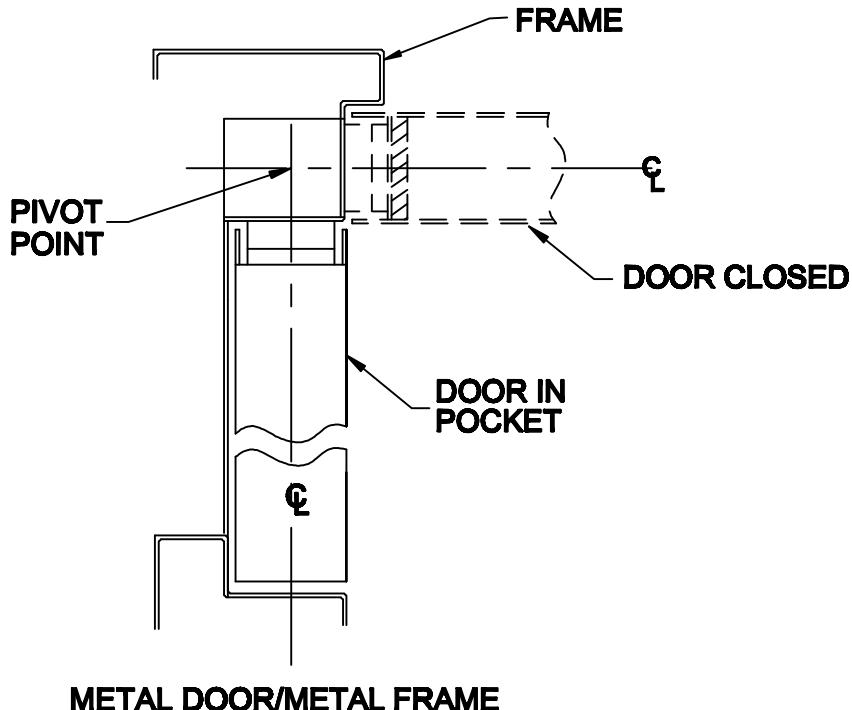

PIVOT POINT IS LOCATED IN THE FRAME
PIVOT ALLOWS A DOOR TO SWING INTO A POCKET AT A RIGHT ANGLE TO THE FRAME
WHEN THE DOOR IS IN THE POCKET IT IS COMPLETELY CLEAR OF THE DOOR OPENING
PIVOTS ARE NON-HANDED, FULL MORTISE INSTALLATION
MAXIMUM DOOR SWING IS 90 DEGREES
® www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
88 HINGE TOLIET PARTITION LIFT.DWG
PIVOT DEFINITION POCKET PIVOT
ISSUED 4/3/12
© 2012 ABH Mfg., Inc.
