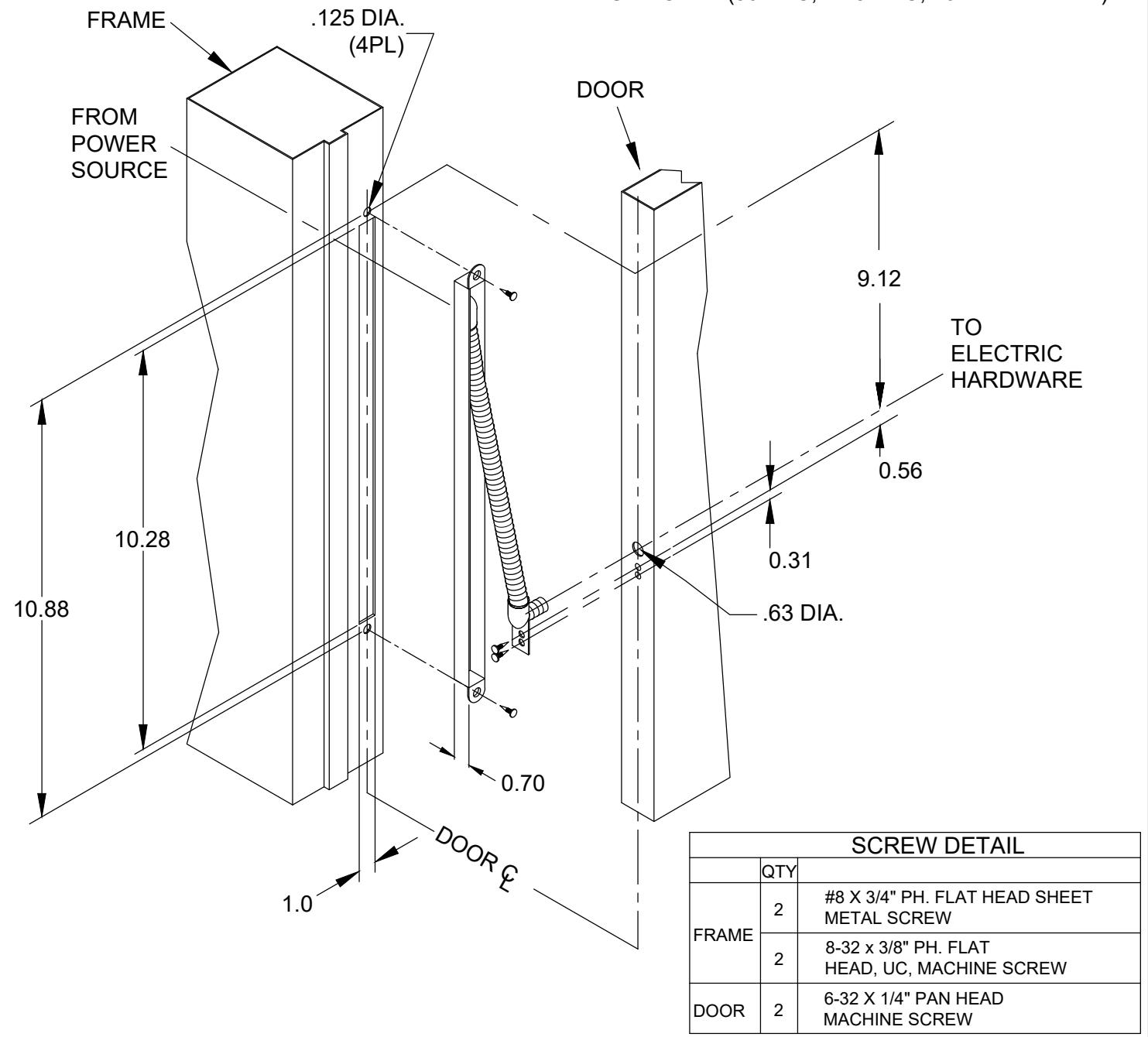

PTR105 INSTALLATION TEMPLATE

NOTES:

  • 1. USE TRANSFER CASE HOUSING AS DRILLING TEMPLATE.
  • 2. ONLY STRANDED WIRES TO BE EMPLOYED.
  • 3. SPRING CONDUIT FITS WIRE BUNDLES UP TO 5/16" THICK.
  • 4. USE CARE WHEN INSERTING WIRES THROUGH THIS DEVICE.
  • 5. RECTANGULAR CUT-OUT IS 11/16" DEEP (MIN.) FOR WOOD FRAME.
  • 6. WIRES SHOULD BE LABELED.
  • 7. SIZE AND NUMBER OF WIRES MUST COMPLY WITH THE NATIONAL ELECTRICAL CODE, NFPA, AND LOCAL ELECTRICAL CODES.
  • 8. THIS DEVICE IS INTENDED FOR LOW VOLTAGE USE ONLY (30 VAC, 42.5 VDC, 10 WATTS MAX.)

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143

PTR105

PTR105 TEMPLATE-05.DWG

PAGE 1 OF 1 REVISED 11-05-21
