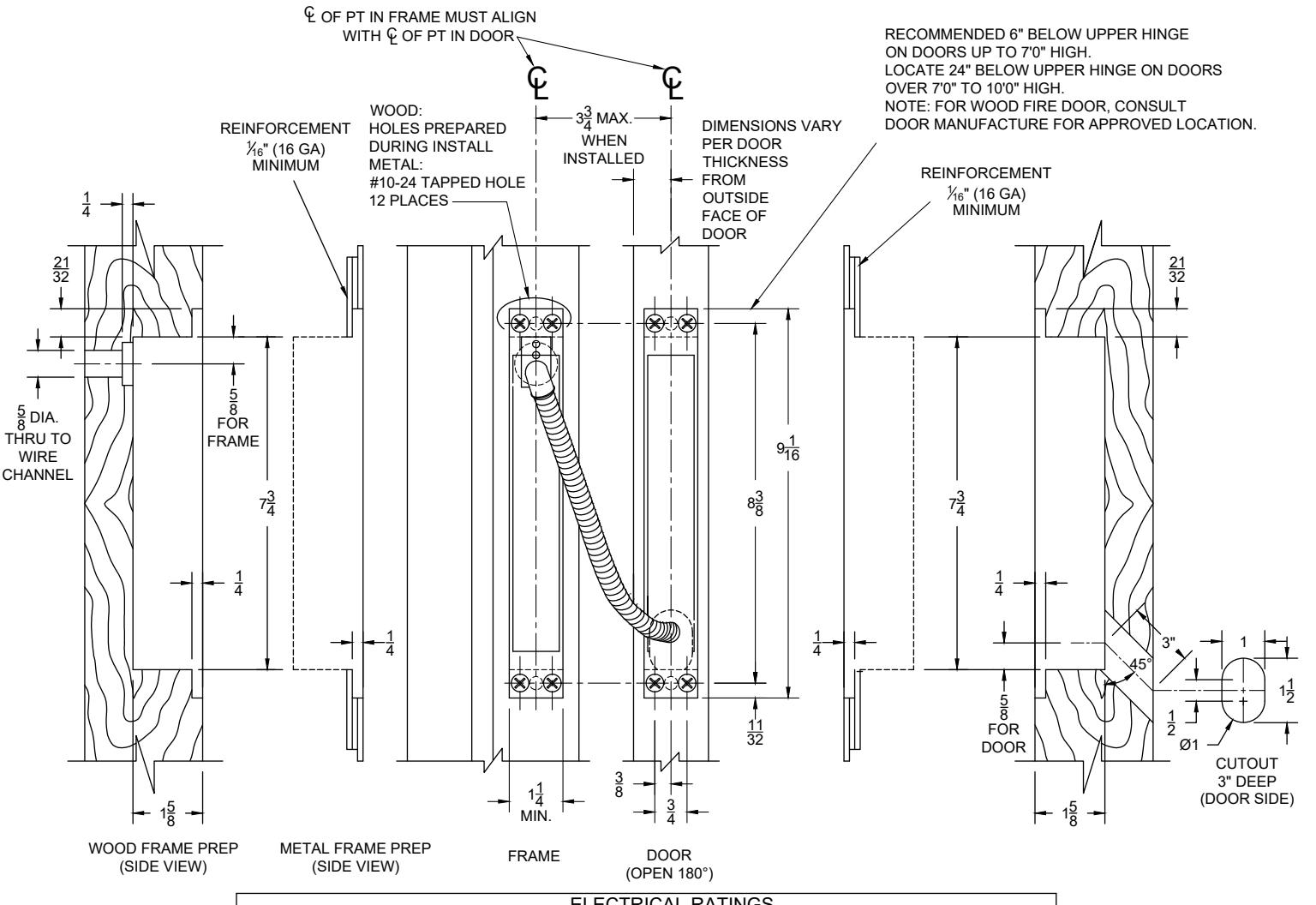

View PDFPT200SC, PT200SCEZ, PT1000SC, PT1000SCEZ, PT12000SCEZ POWER TRANSFER
FOR USE WITH:
•DOOR THICKNESS 1-3/4" TO 2-1/4"
- SWING CLEAR HINGES
- •DOOR OPENING 90° TO 180°
| ELECTRICAL RATINGS | |
|---|---|
| PT200SC | (2) 18 AWG WIRES-MAX. RATING 24VDC, 5A OR 120VAC NEC CLASS 3 |
|
PT200SCEZ*
with Molex®Micro-Fit 3.0 Connectors |
(2) 18 AWG WIRES-MAX. RATING 24VDC, 5A OR 120VAC NEC CLASS 3 |
| PT1000SC | (10) 24 AWG WIRES-MAX. RATING 24VDC, 1A |
|
PT1000SCEZ*
with Molex*Micro-Fit 3.0 Connectors |
(12) 24 AWG WIRES-MAX. RATING 24VDC, 1A |
| PT1200SCEZ* with Molex*Mini-Fit Jr. Connectors |
(10) 24 AWG WIRES-MAX. RATING 24VDC, 1A,
(2) 18 AWG WIRES-MAX. RATING 24VDC, 5A OR 120VAC NEC CLASS 3 |
*EZ INDICATES MODEL WITH ABH EZ CONNECT WIRE CONNECTORS
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
PT200SC & PT1000SC-02.DWG
PT200SC, PT200SCEZ, PT1000SC, PT1000SCEZ, PT1200EZ
PT200SC, PT200SCEZ, PT1000SC, PT1000SCEZ, PT12000SCEZ POWER TRANSFER
FOR USE WITH:
- •DOOR THICKNESS 1-3/4" TO 2-1/4"
- •SWING CLEAR HINGES
- •DOOR OPENING 90° TO 180°

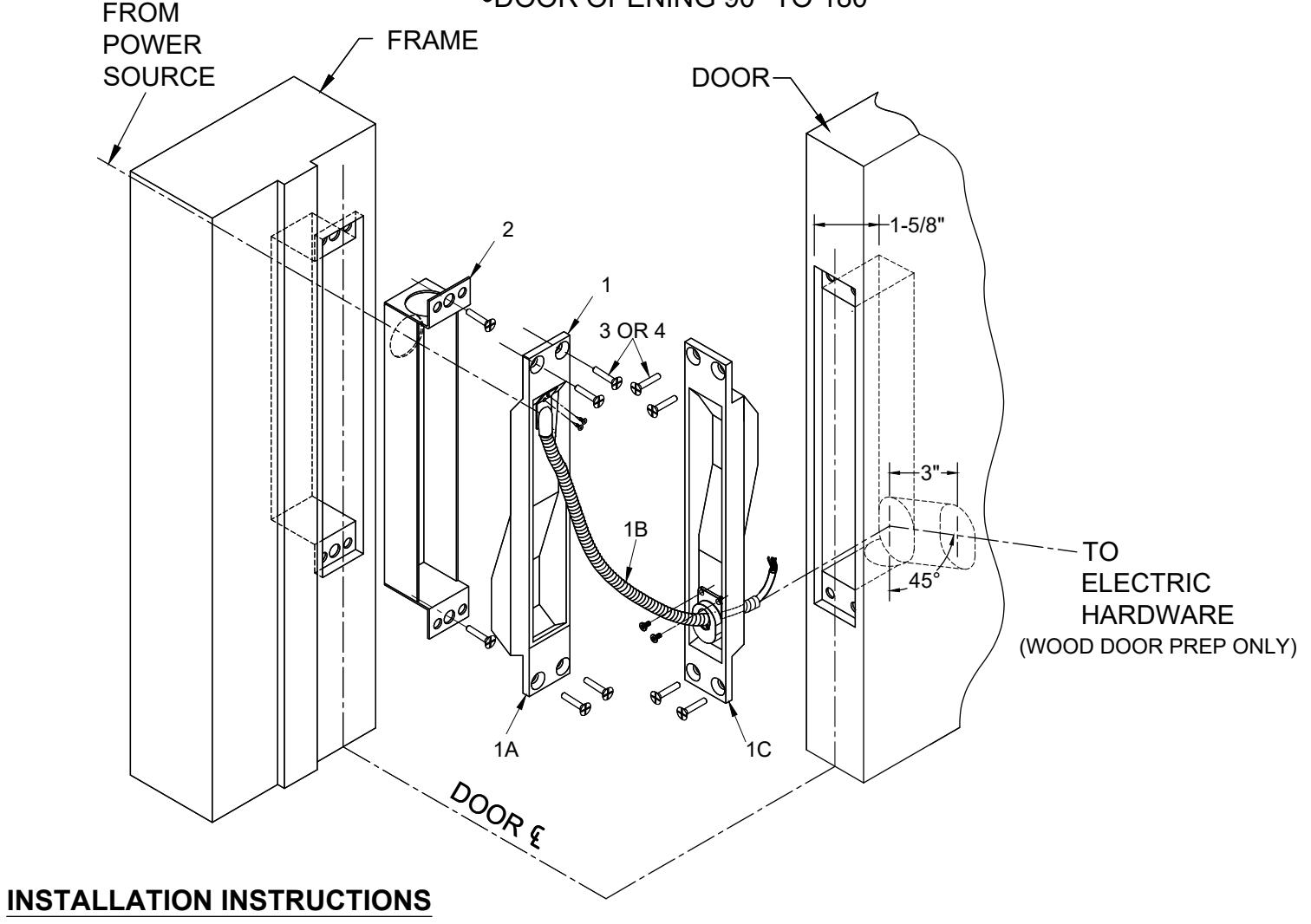

- 1. PREP DOOR AND FRAME FOR CUTOUT & REINFORCEMENT, ACCORDING TO THE TEMPLATE ON PAGE 2 (REVERSE SIDE).
- 2. INSTALL FRAME SIDE BACK BOX (ITEM #2) INTO FRAME PREP.
- 3. CONNECT WIRES FROM POWER SOURCE AND ELECTRIFIED DOOR HARDWARE TO THE POWER TRANSFER.
- 4. INSTALL PT1000SC UNIT (ITEM #1) INTO DOOR AND FRAME PREP AND FASTEN USING #10-24 X ¾" MACHINE SCREWS (ITEM #3), FOR METAL DOORS OR #10 X ¾" SHEET METAL SCREWS (ITEM #4) FOR WOOD DOORS.
- 5. FRAME AND DOOR PORTION MUST BE INSTALLED IN THE DIRECTION SHOWN ABOVE.
