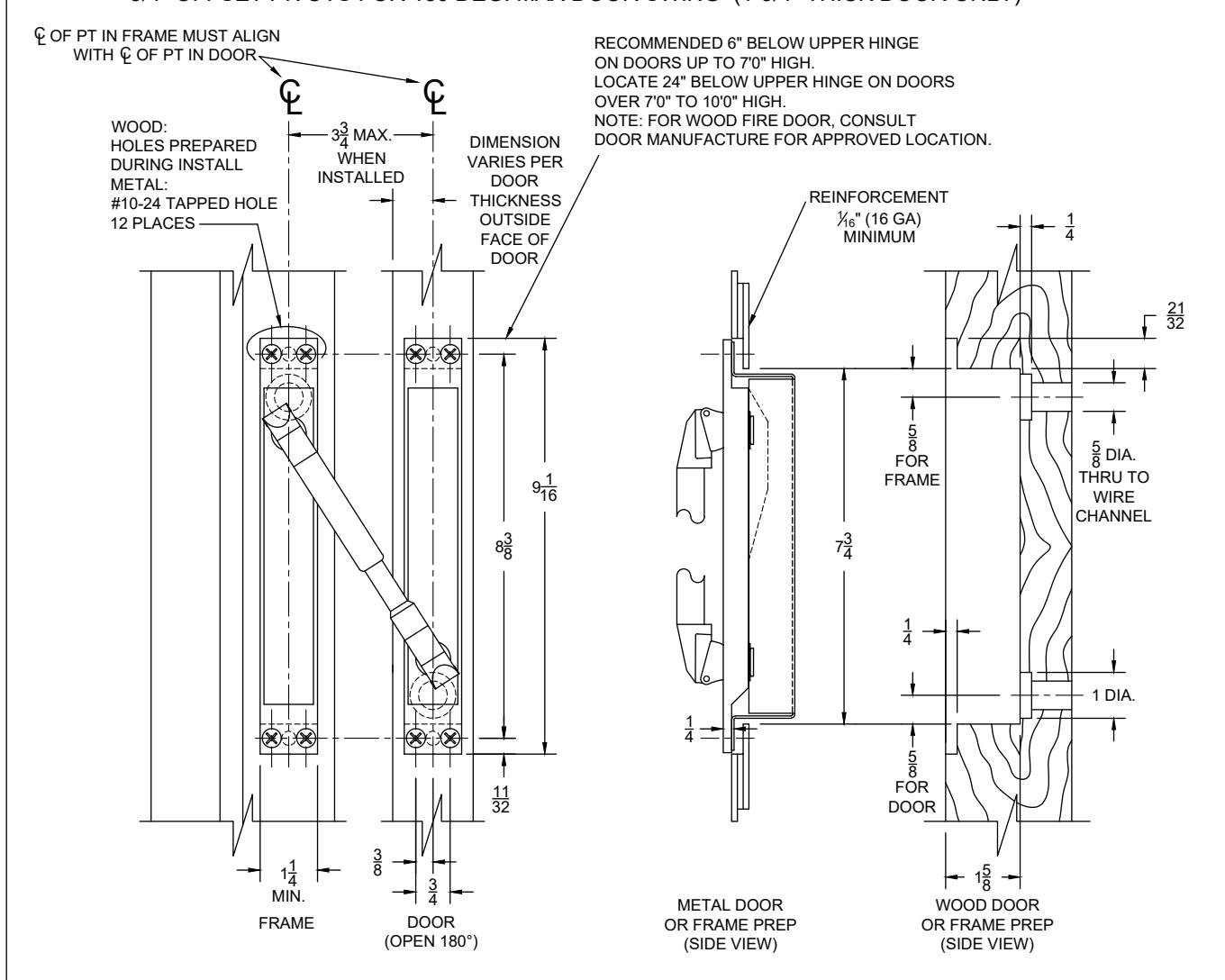

View PDFPT200, PT200EZ, PT1000, PT1000EZ, PT1200EZ, PTC5E & PTC6 PLUS POWER TRANSFER
FOR USE WITH:
- DOOR THICKNESS 1-3/4" TO 2"
- BUTT HINGES UP TO 5" FOR MAX 180 DEG. DOOR SWING
- 5-1/2" BUTT HINGES FOR MAX 130 DEG. DOOR SWING (1-3/4" THICK DOOR ONLY)
- 6" BUTT HINGES FOR MAX 110 DEG. DOOR SWING (1-3/4" THICK DOOR ONLY)
- 3/4" OFFSET PIVOTS FOR 180 DEG. MAX DOOR SWING (1-3/4" THICK DOOR ONLY)
| ELECTRICAL RATINGS | |
|---|---|
| PT200 | (2) 18 AWG WIRES-MAX. RATING 24VDC, 5A OR 120VAC NEC CLASS 3 |
|
PT200EZ*
with Molex®Micro-Fit 3.0 Connectors |
(2) 18 AWG WIRES-MAX. RATING 24VDC, 5A OR 120VAC NEC CLASS 3 |
| PT1000 | (10) 24 AWG WIRES-MAX. RATING 24VDC, 1A |
|
PT1000EZ *
with Molex Micro-Fit 3.0 Connectors |
(12) 24 AWG WIRES-MAX. RATING 24VDC, 1A |
|
PT1200EZ*
with Molex®Mini-Fit Jr. Connectors |
(10) 24 AWG WIRES-MAX. RATING 24VDC, 1A, |
| (2) 18 AWG WIRES-MAX. RATING 24VDC, 5A OR 120VAC NEC CLASS 3 | |
| PTC5E | CAT-5E STANDARD ETHERNET CABLE, (MAX. 350 MHz), (1) 22 AWG WIRE; MAX. RATING: 24 VDC, 1A |
| PTC6PLUS |
CAT 6 STANDARD ETHERNET CABLE (MAX. 550 MHz)
(1) 22 AWG WIRE; MAX. RATING: 24 VDC, 1A |
*EZ INDICATES MODEL WITH ABH EZ CONNECT WIRE CONNECTORS
® BRAND NAMES ARE TRADEMARKS OR REGISTERED TRADEMARKS OF THEIR RESPECTIVE COMPANIES
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
PT200, PT200EZ, PT1000, PT1000EZ PT1200EZ, PTC5E & PTC6PLUS
© 2022 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 4-29-22
PT200 & PT1000-07.DWG
