PDQ Door Pulls Selection Guide
|
Pull
Type |
Model
Number |
Pull
Description |
(See Below) | Mounting Option | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1HD | 5 | 5HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | 12 | 12HD | 13 | 13HD | 15 | 15HD | |||
| 1B |
5/8" Round
Straight Pull 5-1/2" CTC |
X | X | X | ||||||||||||||
| 2C |
3/4" Round
Straight Pull 6" CTC |
X | X | X | X | X | X | |||||||||||
| 2D |
3/4" Round
Straight Pull 8" CTC |
X | X | X | X | X | X | |||||||||||
|
Round
Straight |
3D |
1" Round
Straight Pull 8" CTC |
X | X | X | X | X | X | X | |||||||||
| H3D |
1" Round
Straight Pull 8" CTC ADA |
X | X | X | X | X | X | X | ||||||||||
| H3E |
1" Round
Straight Pull 10" CTC ADA |
X | X | X | X | X | X | |||||||||||
| H3F |
1" Round
Straight Pull 12" CTC ADA |
X | X | X | X | X | X | |||||||||||
| Flat | 5C |
1" 1/2
Round Straight Pull 6" CTC |
X | X | ||||||||||||||
| Straight | 5D |
1" 1/2
Round Straight Pull 8" CTC |
X | X |
|
Pull
Type |
Model
Number |
Pull
Description |
Mounting Option
(See Below) |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1HD | 5 | 5HD | 6 | 6HD | 6R | 6RHD | 8 | 8HD | 12 | 12HD | 13 | 13HD | 15 | 15HD | |||
| Cast | 11 |
Cast Pull 5-
1/2" CTC |
X | X | ||||||||||||||
| Pulls | 12 |
Cast Pull,
Surface Mount, 5- 1/2" CTC |
X | X | ||||||||||||||
|
Offset
Pulls |
9E |
1" Round
Offset Pull Handle 10" CTC |
X | X | X | X | X | X | ||||||||||
| 22C |
3/4" Round
Straight BTB Pull 6" CTC |
X | X | |||||||||||||||
| 22D |
3/4" Round
Straight BTB Pull 8" CTC |
X | X | |||||||||||||||
|
Back
To Back |
H33D |
1" Round
Straight BTB Pull 8" CTC ADA |
X | X | ||||||||||||||
| Pulls | H33E |
1" Round
Straight BTB Pull 10" CTC ADA |
X | X | ||||||||||||||
| H33F |
1" Round
Straight BTB Pull 12" CTC ADA |
X | X | |||||||||||||||
| 99E |
1" Round
Offset Pull Handle BTB 10" CTC |
X | X | |||||||||||||||
Mounting Options

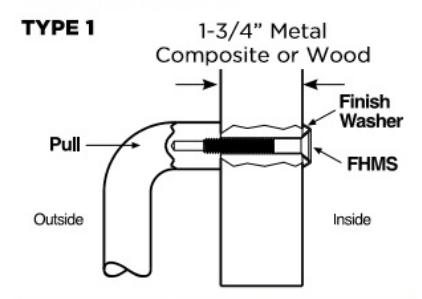

THRU BOLT
| TYPE |
BOLT
SIZE |
DRILL SIZE | ||
|---|---|---|---|---|
| 1 (DEFAULT) | 1/4 - 20 | 9/32" | ||
| 1HD | 5/16 - 18 | 11/32" | ||
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|

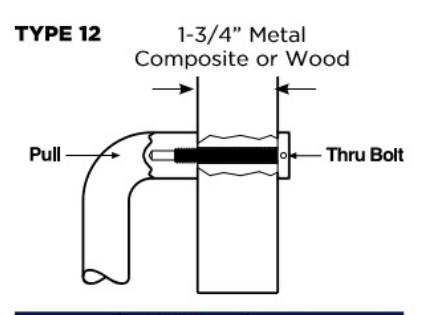

| 12 | 1/4 - 20 | 9/32" |
| 12HD | 5/16 - 18 | 11/32" |
| TYPE | BOLT SIZE |
DRILL SIZE

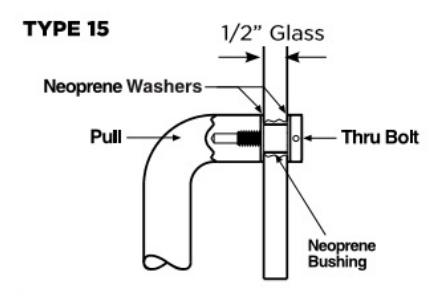

GLASS |
|---|---|---|
| 15 | 1/4 - 20 | 5/8" |
| 15HD | 5/16 - 18 | 5/8" |
SURFACE CONCEALED
METAL DOOR - TYPE 6
Minimum diameter of pull is 3/4"
METAL DOOR - TYPE 6R
Minimum diameter of pull is 3/4"
| 1-3/4" Composite | or Wood |
|---|---|
| → | ← |
WOOD DOOR - TYPE 8
Minimum diameter of pull is 3/4"
| TYPE | BOLT SIZE |
THREAD
SIZE |
|---|---|---|
| 6 | 1/4 - 20 | 1/4 - 20 TAP |
| 6HD | 5/16 - 18 | 5/16 - 18 TAP |
| TYPE | BOLT SIZE |
DRILL SIZE
METAL |
|---|---|---|
| 6R | 1/4 - 20 | 3/8" X 1-1/4" DP |
| 6RHD | 5/16 - 18 | 1/2" X 1-1/4" DP |
| TYPE | BOLT SIZE |
DRILL SIZE
WOOD |
|---|---|---|
| 8 | 1/4 - 20 | 1-1/4" DP |
| 8HD | 5/16 - 18 | 1-1/4" DP |
BACK TO BACK

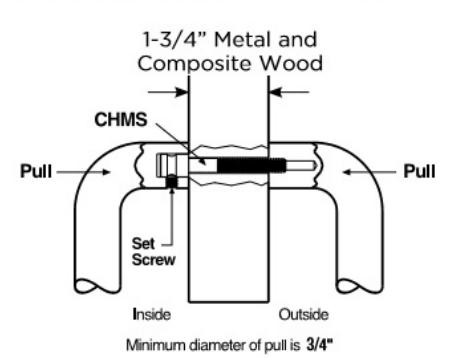

WOOD OR METAL DOOR - TYPE 5
| TYPE |
BOLT
SIZE |
DRILL SIZE |
|---|---|---|
| 5 (DEFAULT) | 1/4 - 20 | 9/32" |
| 5HD | 5/16 - 18 | 11/32" |

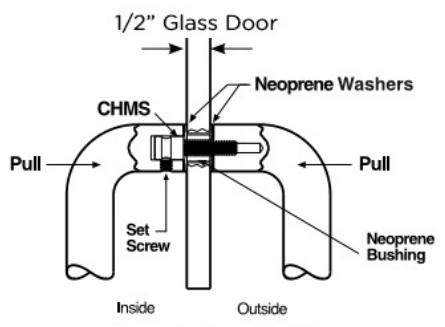

GLASS TYPE 13
Minimum diameter of pull is 3/4"
| TYPE | BOLT SIZE |
DRILL SIZE
GLASS |
|---|---|---|
|
13
(DEFAULT) |
1/4 - 20 | 5/8" |
| 13HD | 5/16 - 18 | 5/8" |
