PDQ 6W Trim Template – 6300 Series Devices – 639309 Rev2

Open the original PDF document

View PDF

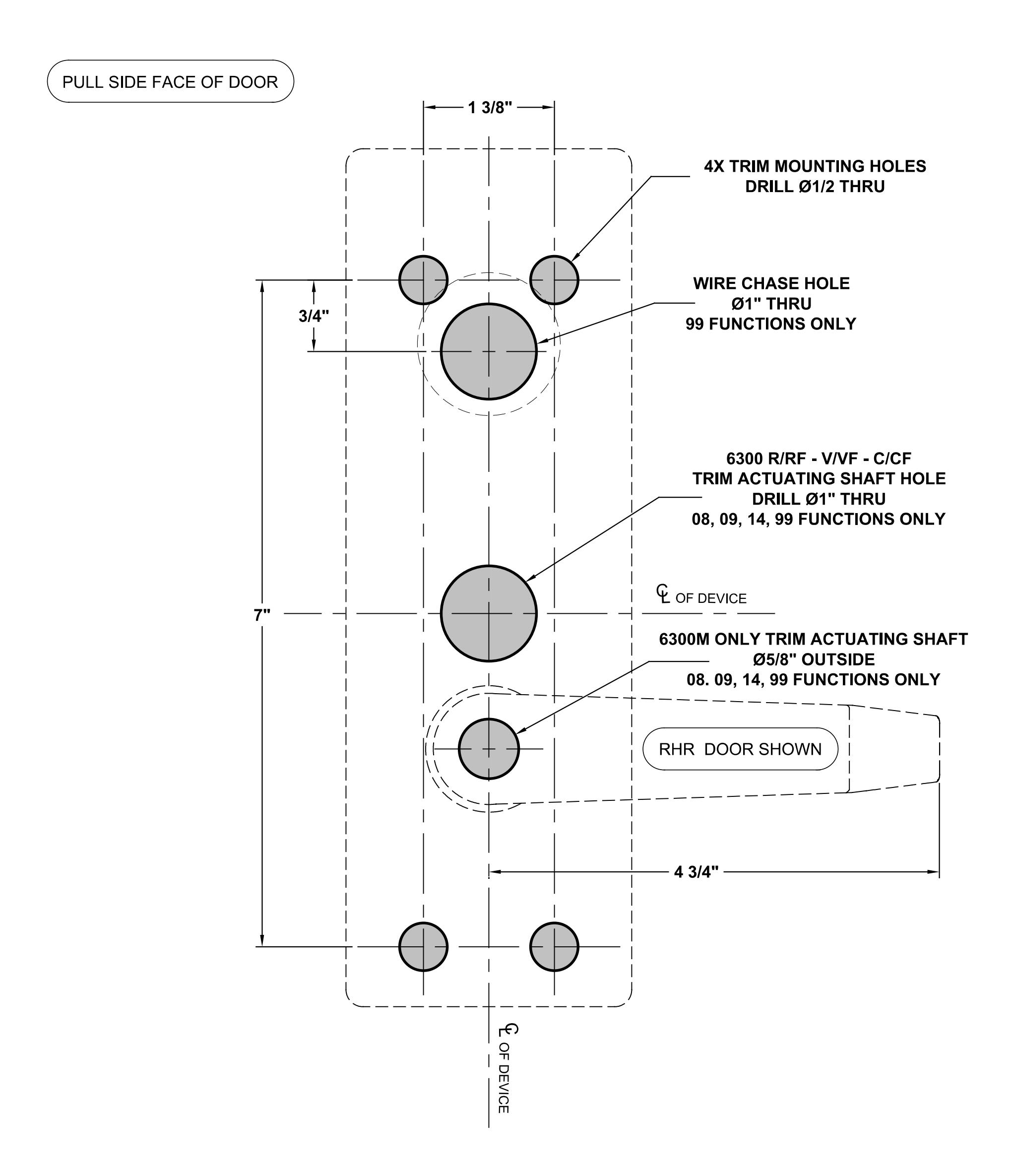

TEMPLATE: 639309 REV. 2 5-3-22

NOTES:

  • 1. VERIFY PRINTED TO SCALE
  • 2. REFER TO EXIT DEVICE TEMPLATE FOR BACKSET/DEVICE CENTERLINE
  • 3. DIMENSIONS: ESCUTCHEO

ESCUTCHEON - 9" x 1 13/16" x 15/16" (15/16" DOES NOT INCLUDE LEVER) TOTAL TRIM PROJECTION - 3-1/8"

PDQ Manufacturing 2230 Embassy Dr. Lancaster, PA 17603 833-273-7832 833-2 PDQTECH www.pdqlocks.com
