PDQ 6N Trim Template – 6300 or 6400 Series Devices – 639308 Rev0

Open the original PDF document

View PDF

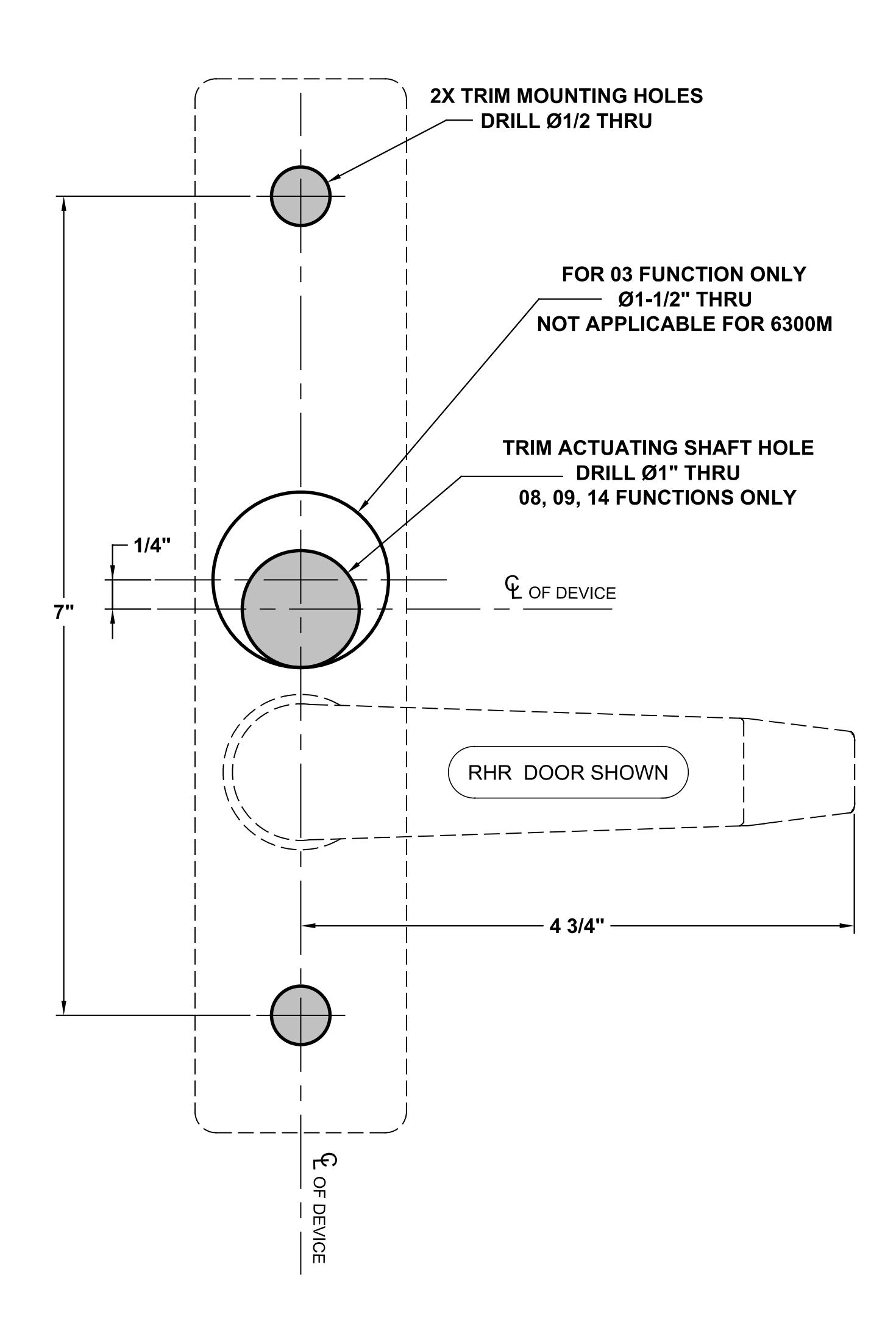

TEMPLATE: 639308 REV. 0 4-22-21

PULL SIDE FACE OF DOOR

NOTES:

  • 1. VERIFY PRINTED TO SCALE
  • 2. REFER TO EXIT DEVICE TEMPLATE FOR BACKSET/DEVICE CENTERLINE
  • 3. DIMENSIONS: ESCUTCHEON 9" x 1 3/16" x 15/16" (15/16" DOES NOT INCLUDE LEVER)

WWW.PDQLOCKS.COM

TOTAL TRIM PROJECTION - 3-1/8" 4. CHECK PDQ WEBSITE FOR MOST RECENT REVISION
