PDQ 6EW Trim Template – 6300 Series Devices – 639320 Rev0

Open the original PDF document

View PDF

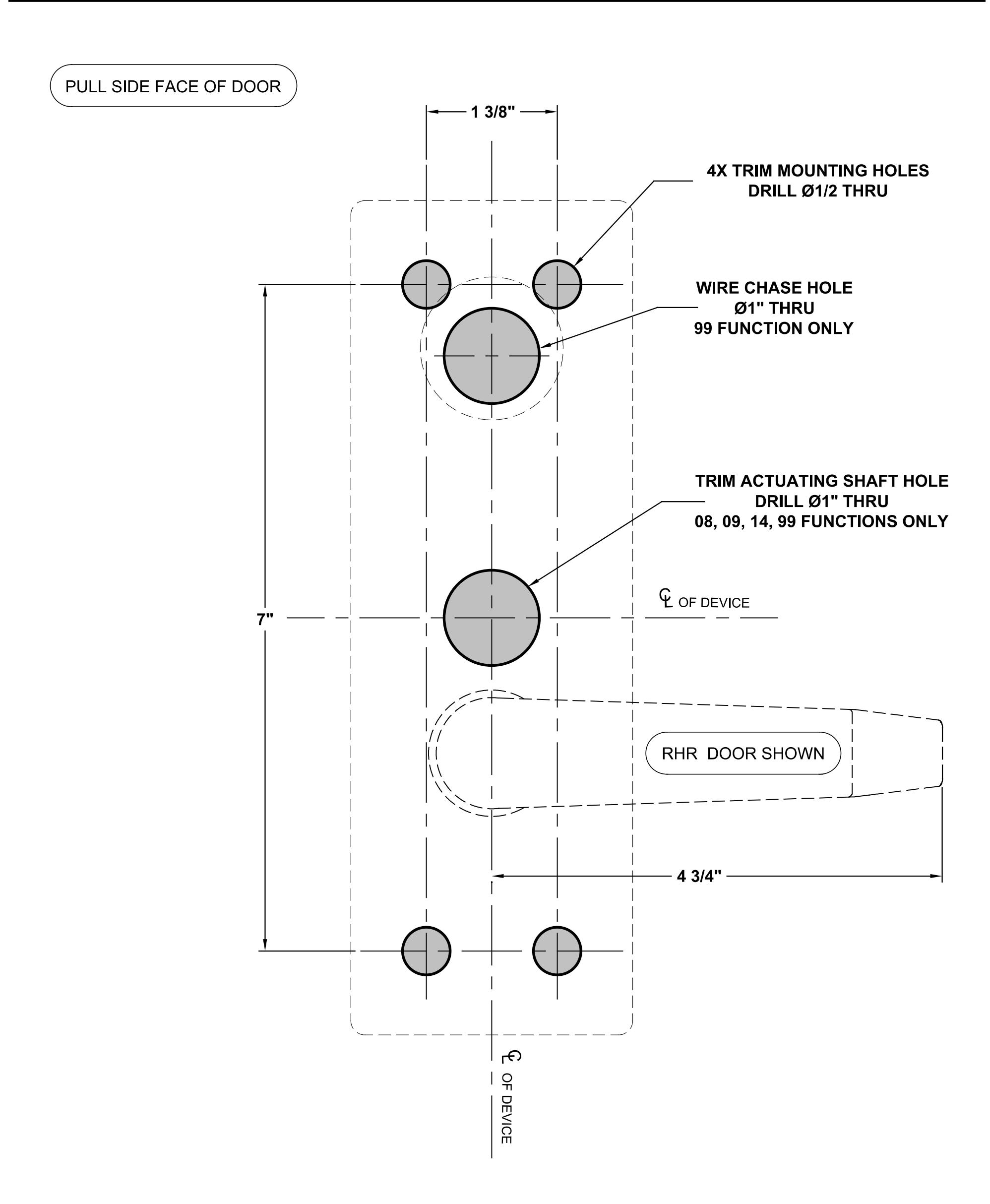

TEMPLATE: 639320 REV. 0 2-2-22

NOTES:

  • 1. VERIFY PRINTED TO SCALE
  • 2. REFER TO EXIT DEVICE TEMPLATE FOR BACKSET/DEVICE CENTERLINE
  • 3. DIMENSIONS:

ESCUTCHEON - 8 3/4" x 2 15/16" x 15/16" (15/16" DOES NOT INCLUDE LEVER) TOTAL TRIM PROJECTION - 3 1/8"

PDQ Manufacturing 2230 Embassy Dr. Lancaster, PA 17603 833-273-7832 833-2 PDQTECH www.pdqlocks.com
