View PDF5301/5501 DOOR CLOSER MODELS

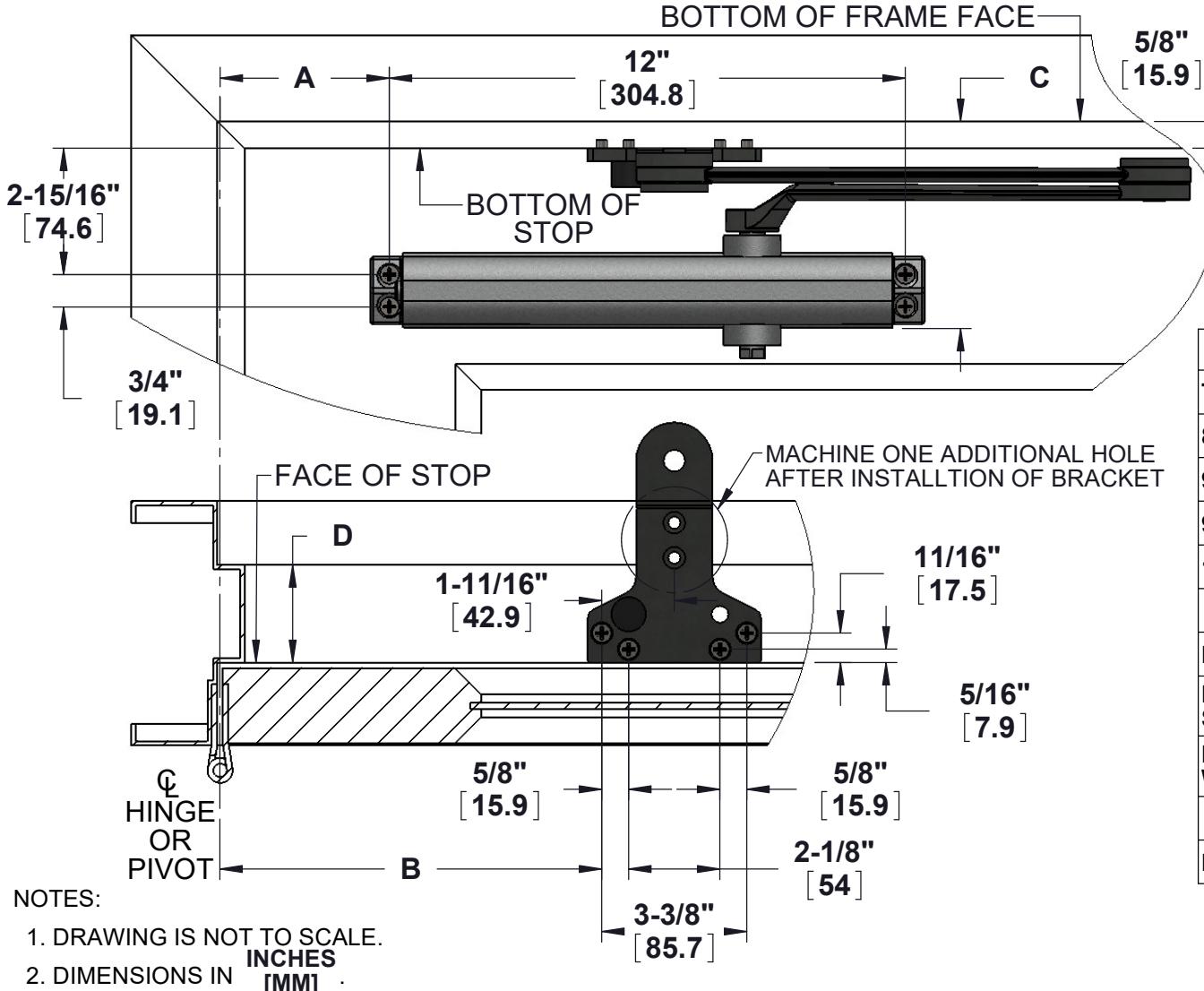

PARALLEL ARM INSTALLATION - PUSH SIDE DS AND DSHO APPLICATIONS
TEMPLATE: 539304, REV. 1 8-23-18
|
MACHINE SCREWS:
USE #7 OR 13/64" [5.1] DRILL AND 1/4-20 TAP |
|---|
|
WOOD DOOR/FRAME SCREWS:
USE 5/32" [4] DRILL |
| SEA WILLS: |
USE 3/8" [9.5] DRILL (CLOSER TO DOOR)
| Opening** | Dim. A | Dim. B | |
|---|---|---|---|
| To 85° | 3-7/8" [98.4] | 8-7/8" [225.4] | |
| 86° To 90° | 3-1/4" [82.6] | 8-1/4" [209.6] | |
| 91° To 95° | 2-11/16" [68.3] | 7-11/16 [195.3] | |
| 96° To 100° | 2-1/16" [52.4] | 7-1/16" [179.4] | |
| 101 ° To 105 ° | 1-1/2" [38.1] | 6-1/2" [165.1] | |
| Dim C.* | |||
| MIN. TO BOTTOM | 4-11/16" [119.1] | ||
| MIN. TO BOTTOM OF DUST CAP WITH STREAMLINE COVER - 5300 SERIES 5-7/16" [138.1] | |||
| MIN. TO BOTTOM OF FULL COVER WITH INSERT - 5500 SERIES 5-13/16" [147.6] | |||
| Dim. D | |||
| MIN. STOP DEPTH RECOMMENDED 1-1/4" [31.8] | |||
MIN. RAIL DIMENSIONS BASED ON 5/8" [15.9] STOP HEIGHT AND 1/8" [3.2] TOP DOOR GAP.
- 3. LEFT HAND DOOR SHOWN. FOR RIGHT HAND DOOR REVERSE IMAGE.
- 4. DIMENSIONS BASED ON 4-1/2" X 4-1/2" BUTT HINGES.
- 5. DOOR SWING MAY BE ALTERED DUE TO OTHER LIMITING CONDITIONS.
- 6. CAUTION: SEX NUTS MAY BE REQUIRED FOR UNREINFORCED DOORS OR COMPOSITE FIRE DOORS. CONSULT MANUFACTURER'S RECOMMENDATIONS.
- 7. HOLD OPEN ARMS CAN NOT BE USED ON LABELED FIRE DOORS.
- 8. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT REVISION AT WWW.PDQLOCKS.COM.
833-2 PDQTEC www.pdqlocks.com
** DOOR MAY SWING UP TO 5° BEYOND STOP/HO POINT INDICATED
