Norton Rixson EM19, EFM19 Side Jamb Pivot, 3, 4 Offset, Handed Template_IP50015
Open the original PDF document
View PDF

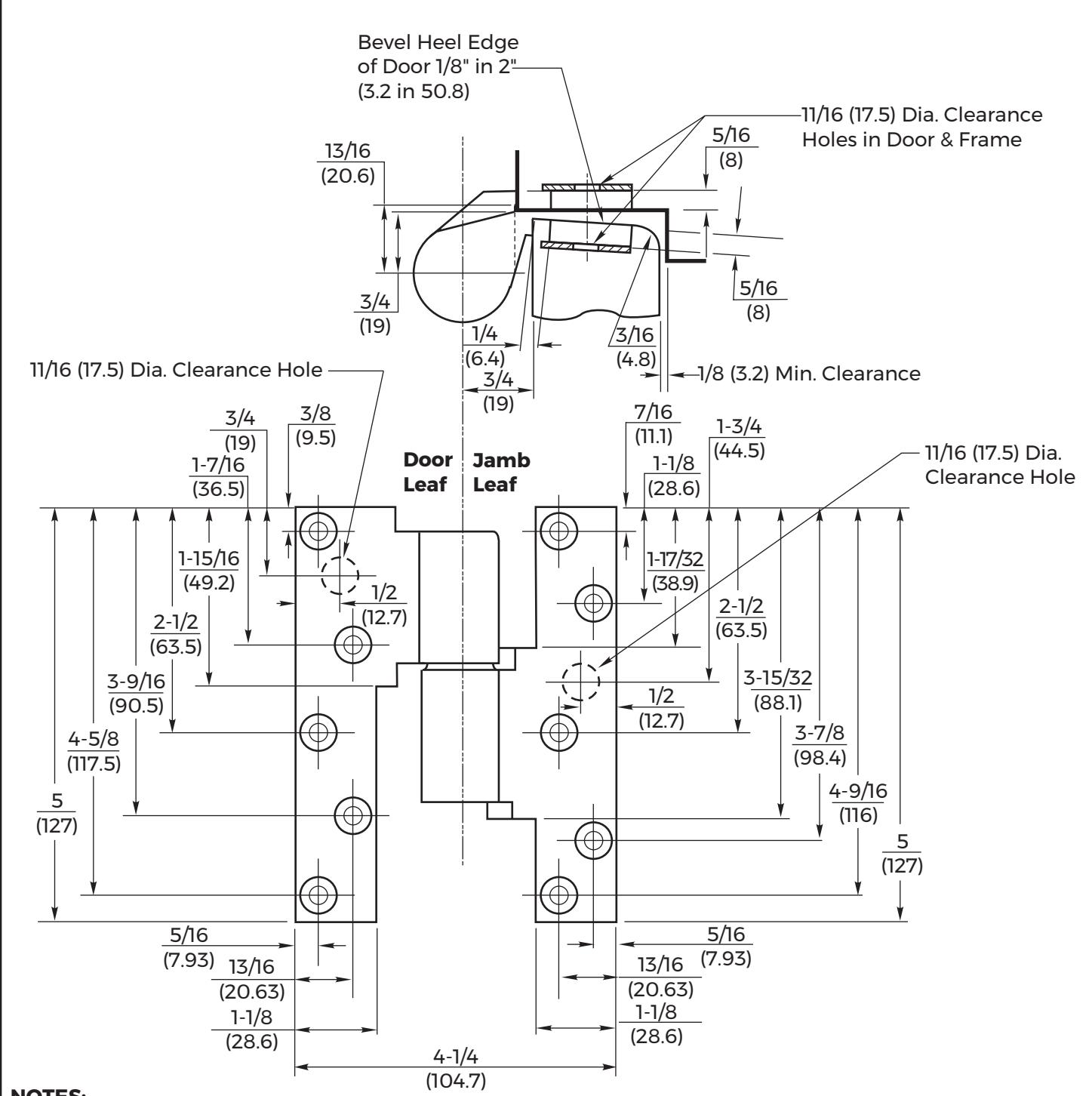

NOTES:
- 1. Do not scale drawing.
- 2. Dimensions are given in inches (mm).
- 3. Pivot drilled for 1/4-20 x 5/8" FHMS or #14 x 1-1/2 FHWS
- 4. Right hand shown.
- 5. Template drawing for reference only.
