Norton Rixson 8000 Series Door Closer,R8000,Regular Rigid Arm,Non-Hold Open Template_7380-0601
Open the original PDF document

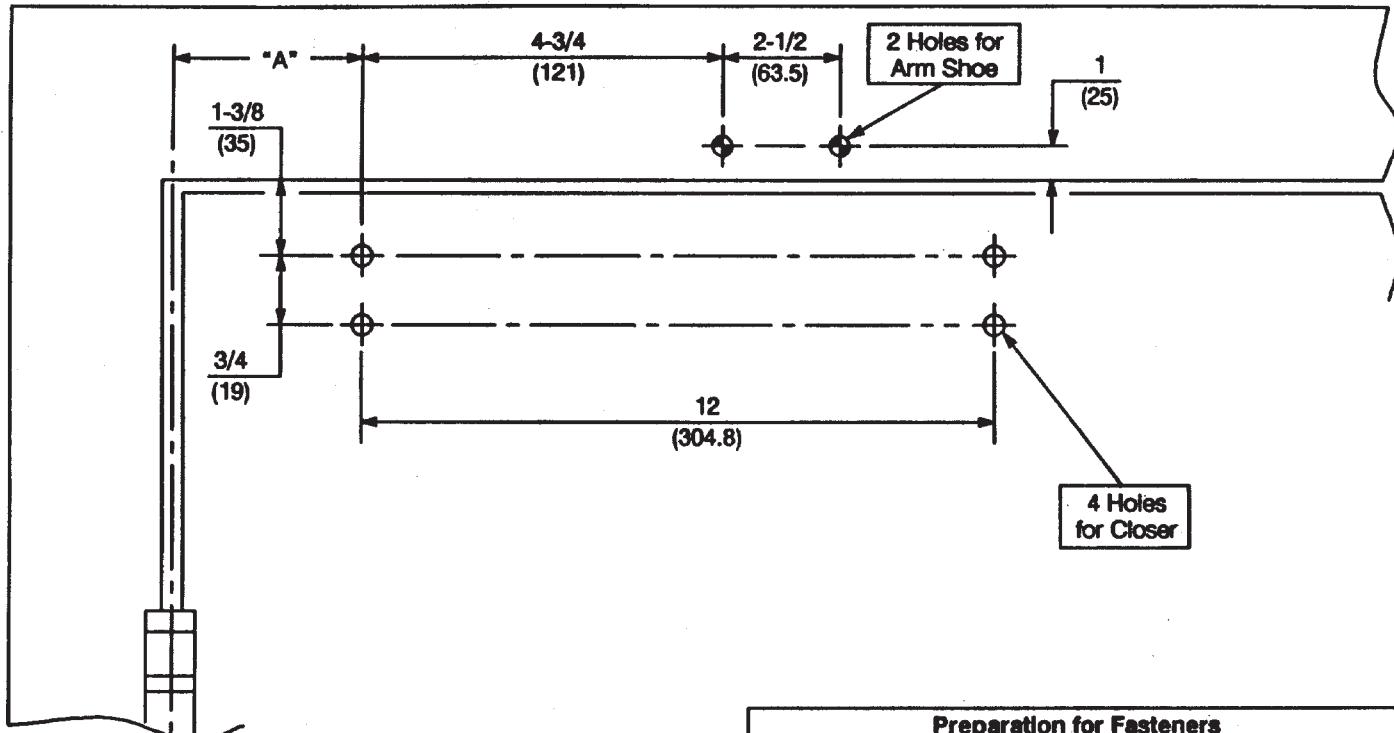

View PDF| Door Opening | Dlm. "A" |
|---|---|
| To 100° | 7-1/2 (191) |
| 101° to 130° | 6 (152) |
| Over 130° | 4-1/2 (114) |
| Preparation for Fasteners | ||||
|---|---|---|---|---|
| Fasteners | Door or Frame | Drill Sizes | ||
| Standard |
#14 type "A"
S.M. screw Arm: 1-1/4" (32mm) Closer: 2-3/4" (70mm) |
Wood | 7/32" (5.5mm) | |
|
1/4-20 machine
screw |
Metal |
drill: #7 (.201")
tap: 1/4-20 |
||
| Optional | Sex nuts and bolts |
Hollow
Metal |
9/32" (7.00mm) thru;
3/8" (9.50mm) on door opposite to closer |
|
|
Aluminum:
or Wood |
3/8" (9.50mm) thr u | |||
| Thru boits and grommet nuts | All |
9/32" (7.00mm) thru;
3/8" (9.50mm) dia. x 3/8" (10mm) deep on door opposite to closer |
||
R8000 Series Door Closer (R8100, R8300, R8500) Regular Rigid Heavy Duty Arm Non-Hold Open Installation Sizes 1 Thru 6
NORTON RIXSON
TEMPLATE NUMBER REV
3 DATE 7380-0601 12/21
Approved 2022-02-26
