| 1-1/4 4 4 4 4 (32) (38) 1-3/16 (30) | ) |
|---|---|
|
4 11 1-3/16 (30)
1-3/16 (30) |
+ |

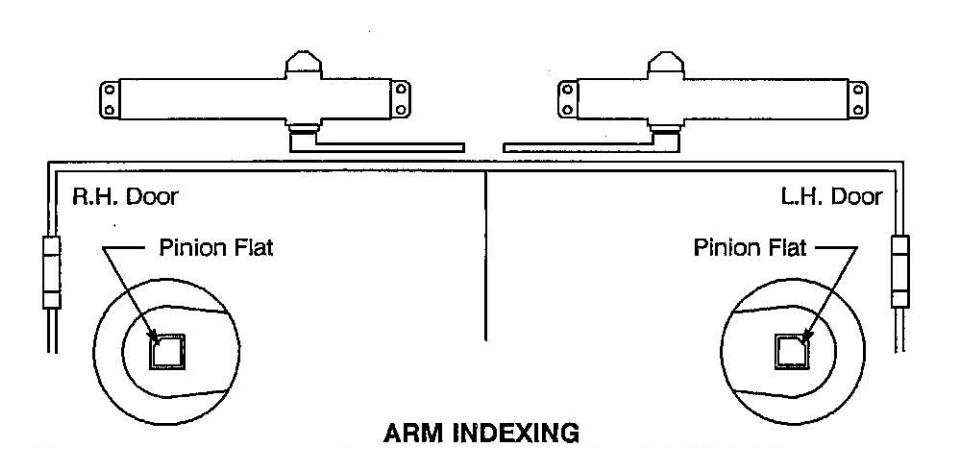

| Ç HINGE OR PIVOT |
| PREPARATION FOR FASTENERS | ||
|---|---|---|
| Fastener | Opening | Drill Sizes |
| 1/4"-20 Machine Screw |
Metal Door
or Frame |
#7 [.201" (5.10mm.) dia.] drìll
1/4"-20 UNC Tap |
| Sex nuts and bolts |
Wood
or Composite Door |
3/8" (9.50mm.) through;
9/16" (15.00mm.) diameter x 1/8" (3mm.) deep on face opposite to closer |
|
Through bolts
and grommet nuts |
From face opposite to closer: 9/32" (7.00mm.) through; 3/8" (9.50mm.) diameter x 1/2" (13mm.) deep; 5/8" (16.00mm.) diameter x 1/8" (3mm.) deep | |
J8000ST or J8000STH Series Door Closers with 8146 Back Plate Hinge (Pull) Side Slide Track Application Non-Hold Open or Hold Open Function Series 8300 or 8500, Sizes 1, 4, 5, or 6
NORTON RIXSON
TEMPLATE NUMBER REV
3 DATE 7380-0515 12/21
Approved 2022-06-06
