| CHART | |
|---|---|
| Inches | mm. |
| 1/8 | 3.2 |
| 1/4 | 6.4 |
| 3/8 | 9.5 |
| 5/8 | 15.9 |
| 11/16 | 17.5 |
| 1 | 25.4 |
| 1-3/16 | 30.2 |
| 1-1/4 | 31.8 |
| 1-3/4 | 44.5 |
| 2 | 50.8 |
| 2-1/4 | 57.2 |
| 3-3/4 | 95.3 |
| 5 | 127.0 |
| 8 | 203.2 |
| 14 | 355.6 |
| 15-3/4 | 400.0 |
| 16-7/16 | 417.5 |
| 22 | 558.8 |
| 24 | 609.6 |
| 24-1/4 | 615.9 |
| 27 | 685.8 |

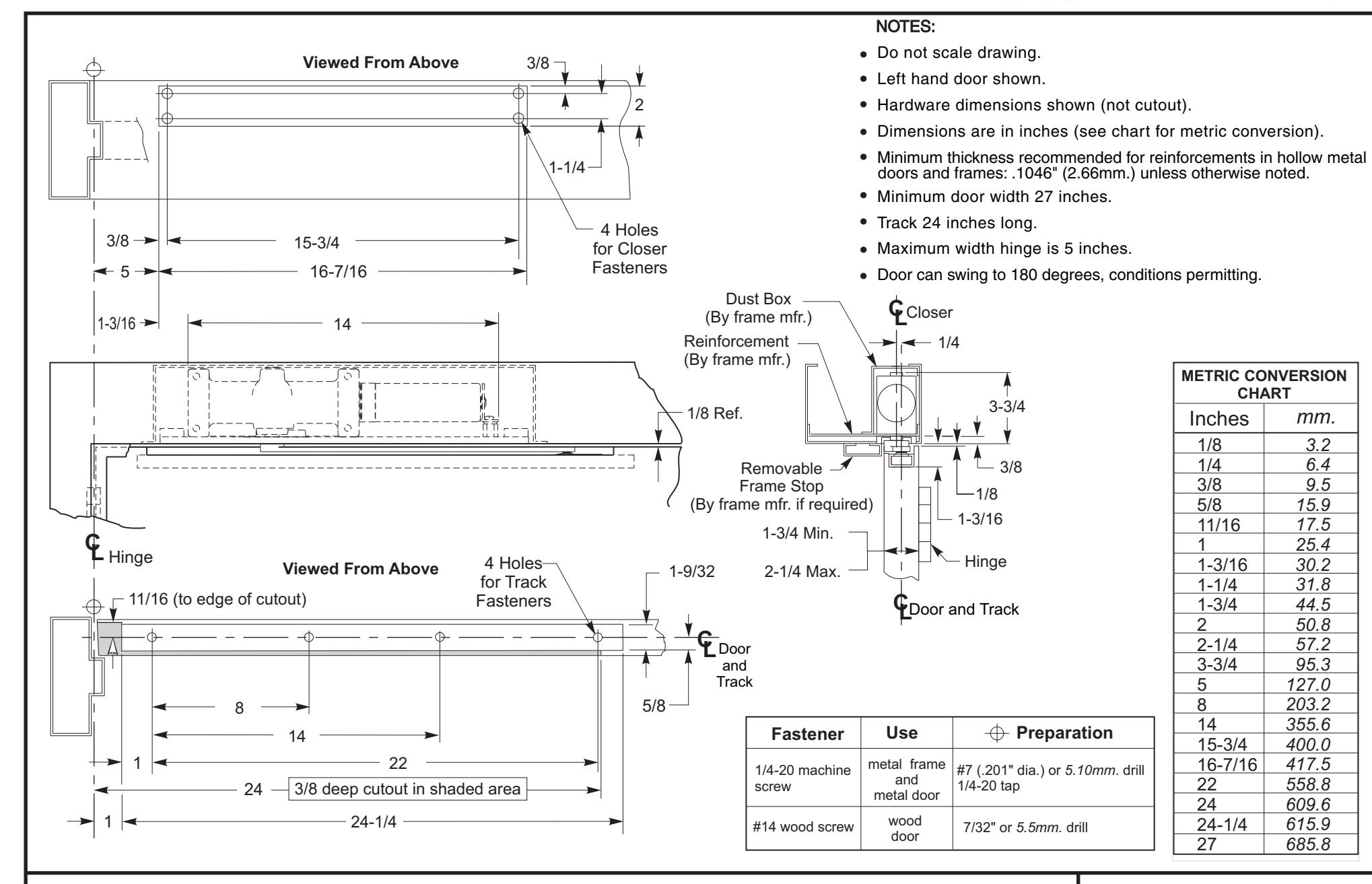

7900B Series Door Closers With 790 Fire Block For Use on Doors Hung on 4-1/2" or 5" Wide Butt Hinges Non Hold Open Installation
RIXSON
ASSA ABLOY
TEMPLATE NUMBER
7379-0252 12/21
