Norton Rixson 7500 Series Door Closer,PS7500ST(H),PS7700ST(H),Push Side Slide Track,Non-Hold Open or Hold Open w…_7377-0520
Open the original PDF document
View PDF
| Preparation for Fasteners | ||
|---|---|---|
| Fasteners |
Door or
Frame |
Drill-Sizes |
|
#14 type "A"
S.M. screw |
Wood | 7/32" (5.5mm) |
|
1/4 "-20 machine-
screw |
Metal |
drill: #7 (.201*)
tap: ¼ "-20 |
| Sex-nuts and bolts (Optional) |
Hollow-
Metal |
9/32" (7.00mm.) through;
3/8" (9.50mm.) door-face opposite to closer |
| Aluminum or Wood | 3/8" (9.50mm.) through | |
| Through-bolts and grommet-nuts (Optional) | All |
9/32" (7.00mm.) through;
3/8" (9.50mm.) dia. x 3/8" (10mm.) deep door- face opposite to closer |

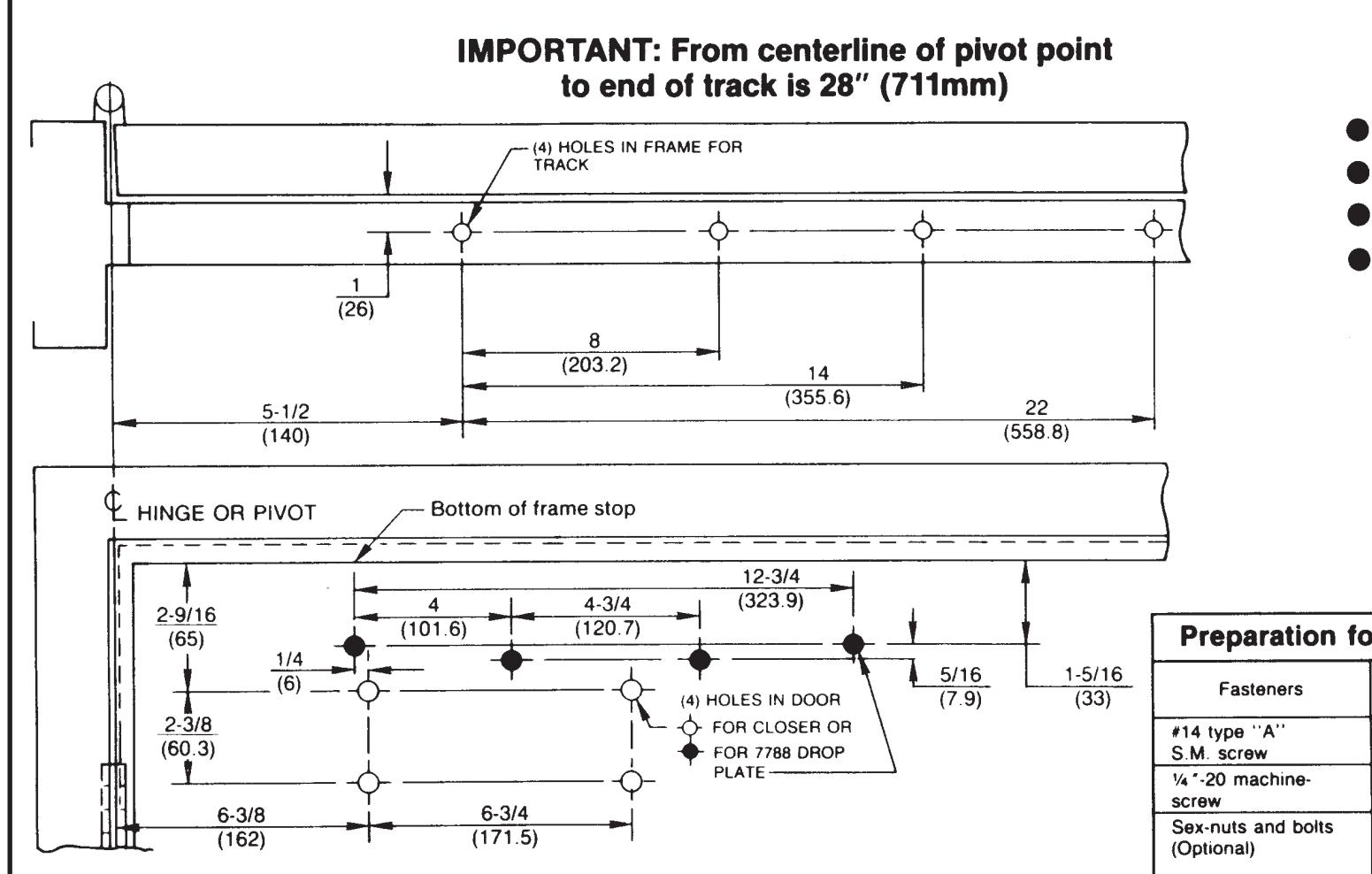

PS7700ST/PS7500ST Series Non Hold Open Door Closer PS7700ST-H/PS7500ST-H Series Hold Open Door Closer Push Side Slide Track Application With or Without 7788 Drop Plate
NORTON RIXSON
TEMPLATE NUMBER REV DATE
7377-0520
3 12/21
