| Door Opening | Dim. "A" | Dim. "B" | Dim. "C" |
|---|---|---|---|
| To 100° | 8-5/8 (219) | 9-1/8 (232) | 8-3/8 (213) |
| 101° to 120° | 7-7/8 (200) | 8-3/8 (213) | 7-5/8 (194) |
| 121° to 180° | 6-3/4 (171) | 7-1/4 (184) | 6-1/2 (165) |

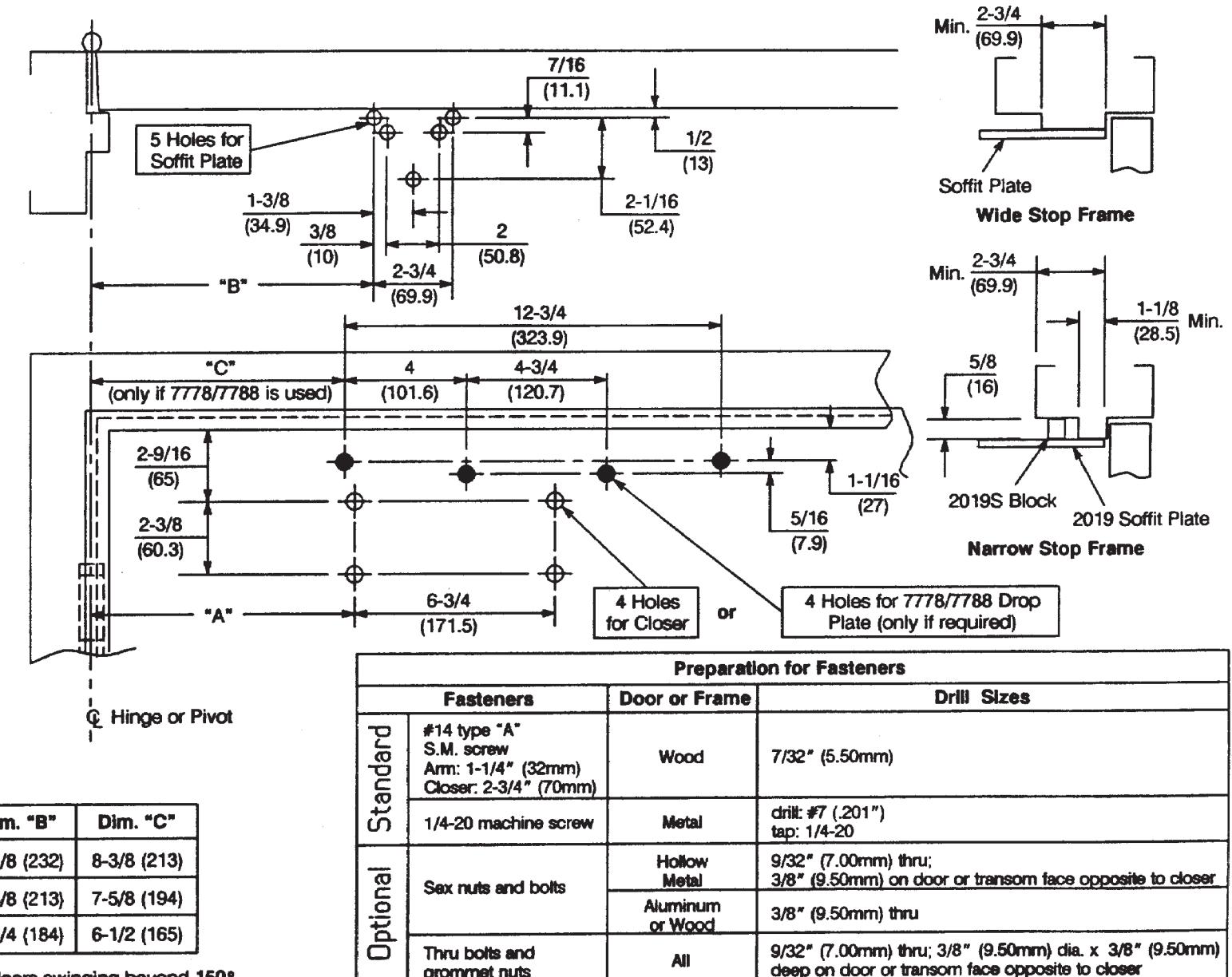

PR7570 and PR7770 Series Security Door Closer With or Without 7788 Drop Plate or Parallel Rigid Arm Non-Hold Open Installation
NORTON RIXSON
TEMPLATE NUMBER REV
3 DATE 7377-0621 12/21
Approved 2022-08-01
