| Preparation for Fasteners | ||
|---|---|---|
| Fasteners |
Door or
Frame |
Drill-Sizes |
|
#14 type "A"
S.M. screw |
Wood | 7/32" (5.5mm) |
|
1/4"-20 machine-
screw |
Metal |
drill: #7 (.201")
tap: 1/4"-20 |
|
Sex-nuts and bolts
(Optional) |
Hollow-
Metal |
9/32" (7.00mm.) through;
3/8" (9.50mm.) door-face opposite to closer |
|
Aluminum
or Wood |
3/8" (9.50mm.) through | |
| Through-bolt and grommet-nuts (Optional) | All |
9/32" (7.00mm.) through;
3/8" (9.50mm.) dia. x 3/8" (10mm.) deep door- face opposite to closer |

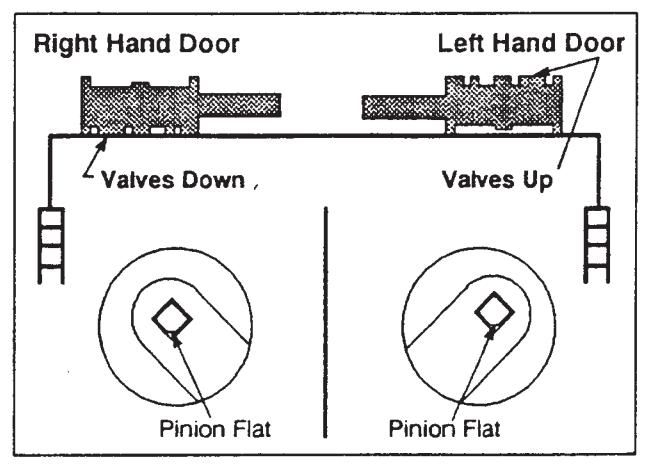

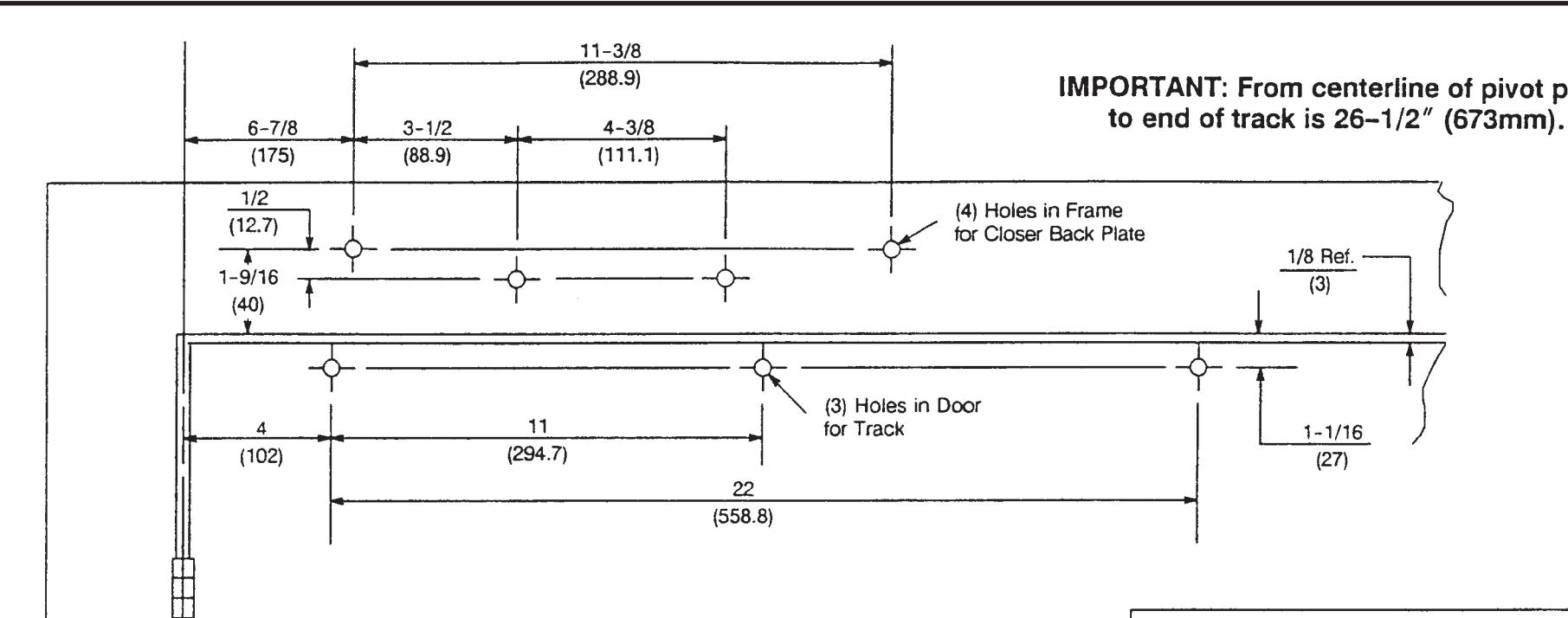

J7700ST/J7500ST Series Non Hold Open Door Closer J7700ST-H/J7500ST-H Series Hold Open Door Closer Hinge Side Top Jamb Slide Track Application With Backplate No. 7786JP
NORTON RIXSON
TEMPLATE NUMBER REV DATE 7377-0515
Approved 2022-02-25
3 12/21
