| Preparation for Fasteners | |||
|---|---|---|---|
| Fasteners | Door or Frame | Drill-Sizes | |
| Standard | #14 type "A" S.M. screw Arm: 1-1/4" (32mm.) | Wood | 3/16" (4.30mm.) |
|
Closer: 2-3/4"
(70mm.) |
Aluminum | 7/32* (5.50mm.) | |
| %-20 machine-screw | Metal |
drill: #7 (.201" dia.)
tap: 1/4-20 |
|
| Optionai | Sex-nuts and bolts |
Hollow-
Metal |
9/32* (7.00mm.) through;
3/8* (9.50mm.) on door or transom-face opposite to closer |
|
Aluminum
or Wood |
3/8" (9.50mm.) through | ||
| Through-bolts and grommet-nuts | AII |
9/32" (7.00mm.) through;
3/8" (9.50mm.) dia. x 3/8" (10mm.) deep on door or transom-face opposite to closer |
|

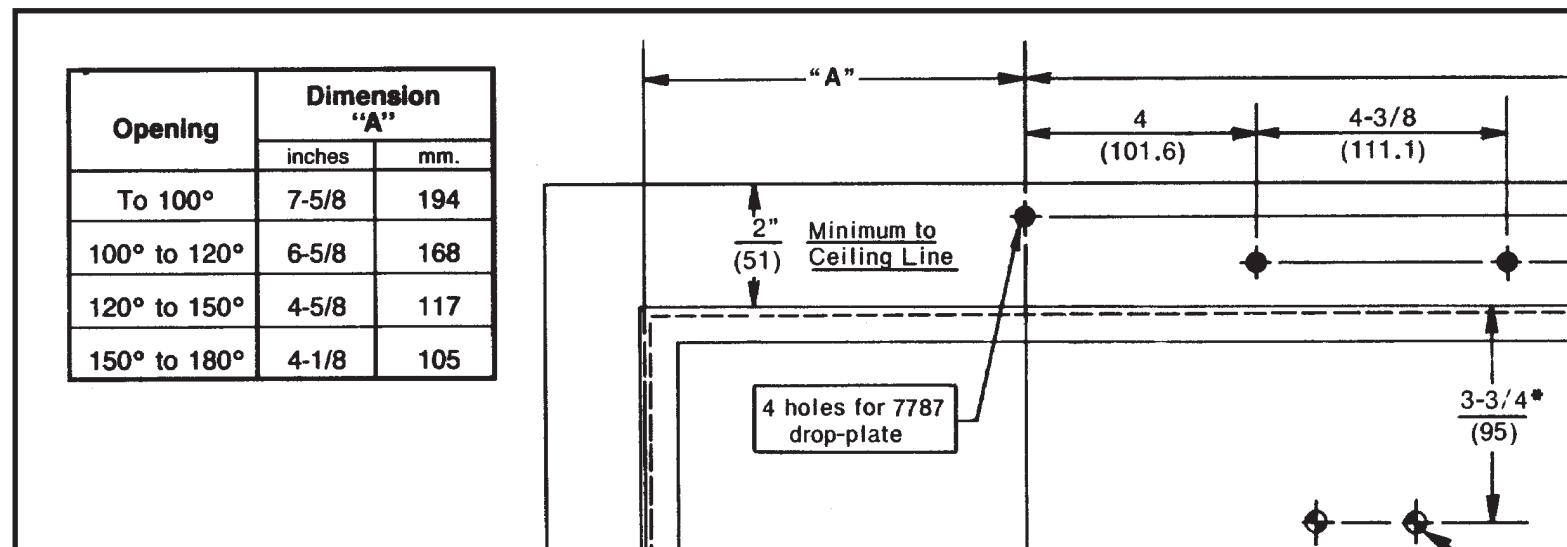

(J)7500, (J)7500H, JL7500, JL7500H, (J)7700, (J)7700H, JL7700, JL7700H, J7730, and J7730H Series Door Closers With 7787 Drop Plate Top Jamb Installation With Non Hold Open or Hold Open
TEMPLATE NUMBER REV
7377-0152 12/21
3 DATE
NORTON RIXSON
Approved 2022-02-25
