| Closer Sizing Chart | |
|---|---|
| Door Width | Closer |
| Up to 42" (1.07m) | 7706STP |
|
43" to 48"
(1.09m to 1.22m) |
7706EP-STP |
| PREPARATION FOR FASTENERS | ||
|---|---|---|
|
TYPE
OF FASTENER |
DOOR
OR FRAME |
PREPARATION |
|
#14 Type "A"
Sheet Metal Screw |
Wood | 7/32" (5.5mm) |
|
1/4-20
Machine Screw |
Hollow
Metal |
#7(.201 dia.) or 5.10mm.
drill-1/4-20 tap |
| SNB Hollow Metal (Sex Nut & Boll) (Optional) Aluminum or Wood |
9/32" (7.00mm) thru
3/8" (9.50mm) door face Opposite to closer |
|
|
Aluminum
or Wood |
3/8" (9.50mm) thru | |
|
TBGN
(Thru Bolt & Grammet Nut) (Optional) |
All |
9/32" (7.00mm) thru
3/8" (9,50mm) diameter 3/8" (10mm) deep, door Face opposite to closer |

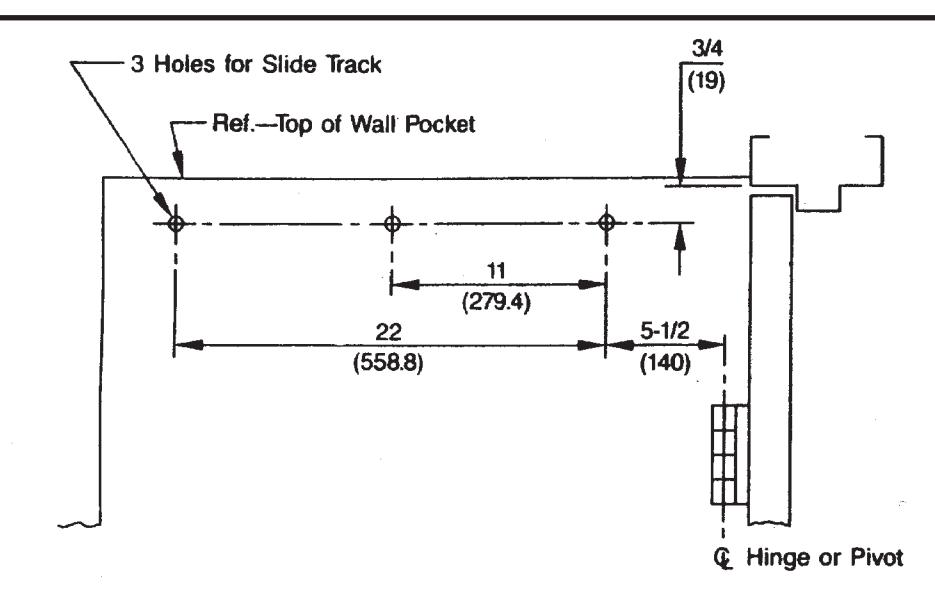

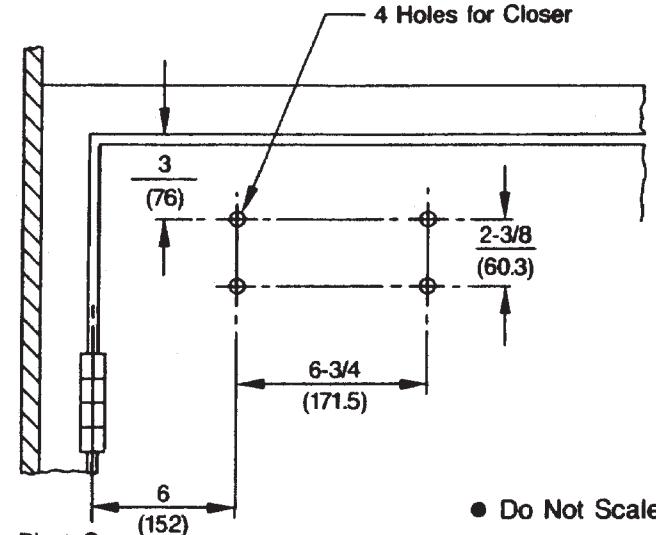

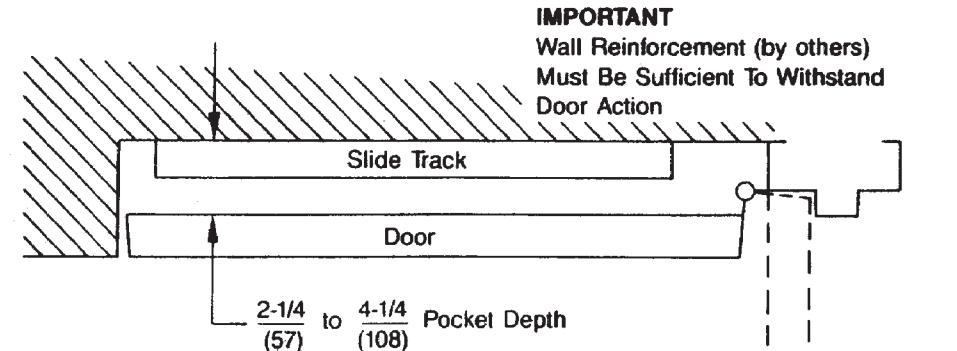

7706STP or 7706EP-STP Series Closers Slide Track Closer for 90° Wall Pocket Installation For Pocket Depths 2-1/4" to 4-1/4" (57mm to 108mm) (See Chart for Closer Sizing)
NORTON RIXSON
TEMPLATE NUMBER REV DATE
3 12/21
7377-0505
Approved 2022-02-25
