Norton Rixson 6000 Series Operator,6051 Pull Side Mounting for Door Widths 36 and Reveals of 1, 8 to 3,110…_80-7360-1048-020
Open the original PDF document
View PDF
NOTE:

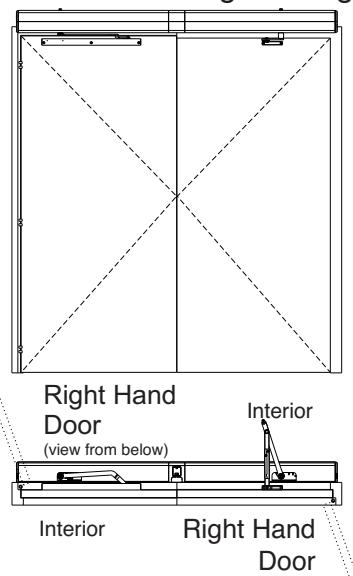

Right Hand Door (view from below)
- All illustrations on this page shown with 36Ó (914mm) wide doors

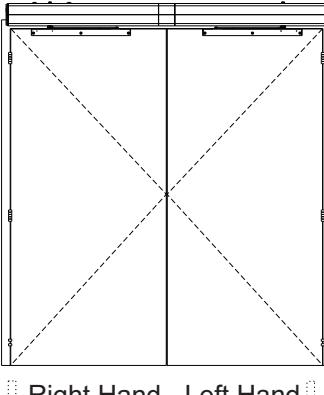

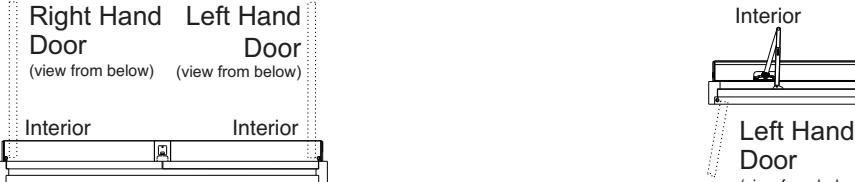

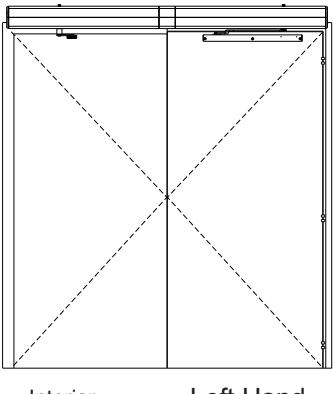

Single Push Side Double Door Push Side Double Door Double Egress Left Hand
Interior Interior

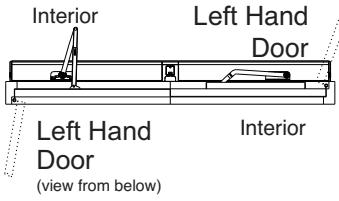

Left Hand Door (view from below)

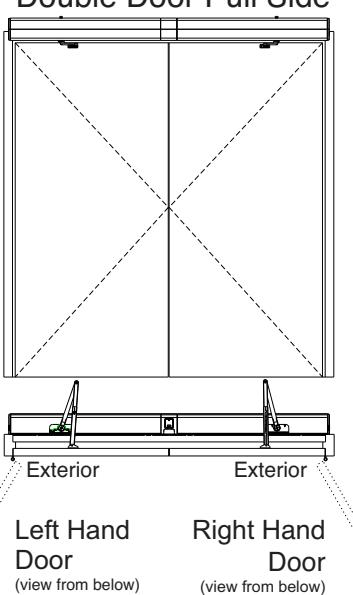

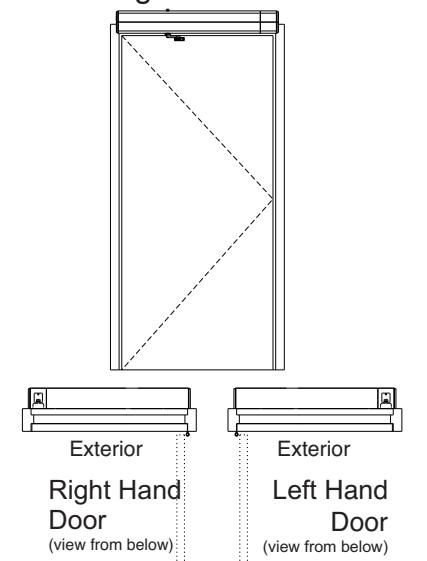

Single Pull Side Double Door Pull Side Double Door Double Egress Right Hand
6051 Series Template for 36Ó wide door minimum shown with up to 5Ó Butt Hinges Reveal of 1/8Ó to 3Ó Maximum Opening of 110 degrees
Page 2
www.nortondoorcontrols.com
TEMPLATE NUMBER REV 1 DATE 80-7360-1048-020 06/20
TEMPLATE NUMBER
80-7360-1048-020
06/20
Reveal of 1/8" to 3"
Maximum Opening of 110 degrees
