Norton Rixson 1600 Series Door Closer,Low Profile,Regular Arm Application,Non-Hold Open Template_7316-1106
Open the original PDF document
View PDF

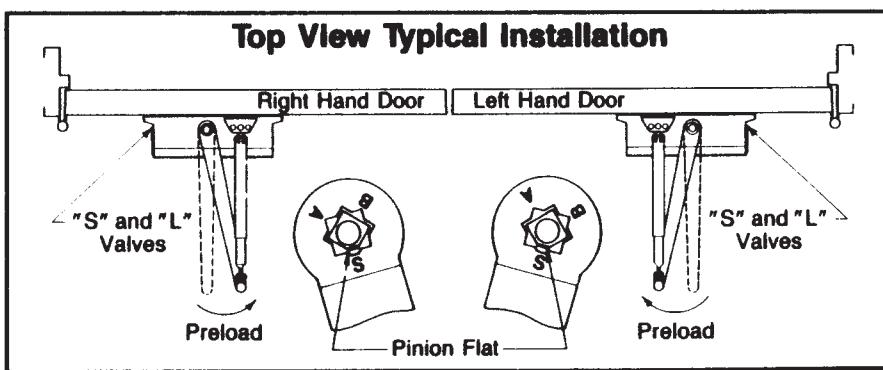

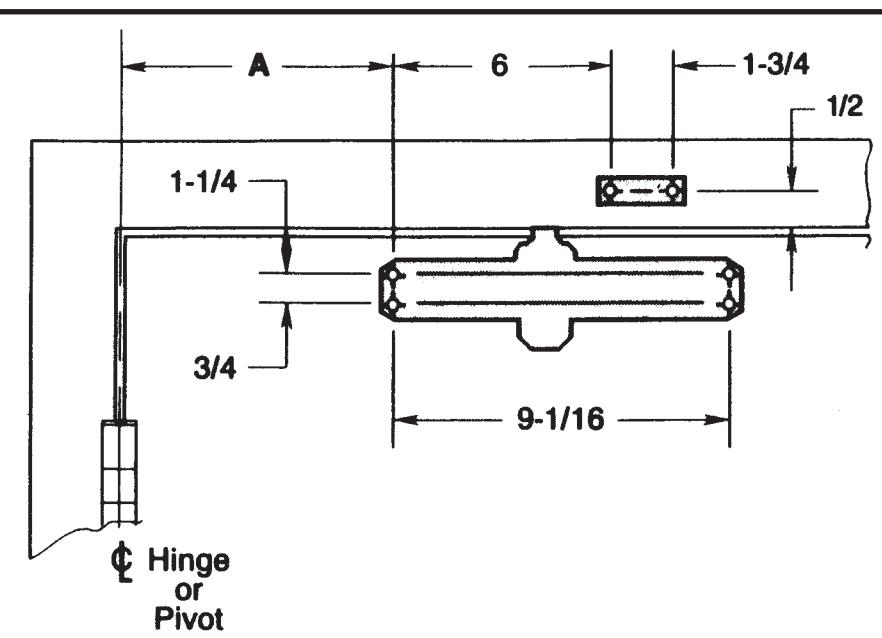

| Opening | Dim. A |
|---|---|
| To 100° | 7 |
| 100° to 120° | 6 |
| Over 120° | 3-1/2 |
| mm. | inches | mm. |
|---|---|---|
| 13 | 3-1/2 | 89 |
| 19.1 | 6 | 152 |
| 32 | 7 | 178 |
| 44.5 | 9-1/16 | 230.2 |
|
13
19.1 32 |
13 3-1/2
19.1 6 32 7 |
| Fastener | Door or Frame | Drill |
|---|---|---|
| #14 type "A" sheet metal screw | wood | 7/32" (5.5mm) |
| 1/4-20 machine screw | metal |
#7 (.201 dia.) or 5.10mm. drill
1/4*20 tap |
|
SNB
(optional) |
hollow-metal |
9/32" (7.00mm.) thru
3/8" (9.50mm.) door face opposite to closer |
| aluminum or wood | 3/8" (9.50mm.) thru | |
|
TBGN
(optional) |
all |
9/32"(7.00mm.) thru
3/8"(9.50mm.) diameter x 3/8" (10mm.) deep, door face opposite to closer |

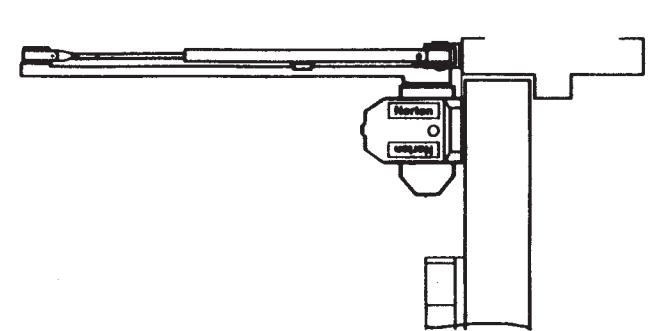

1600 Series Door Closers With Low Profile Arm Regular Arm Application Non Hold Open Arm Individually Sized Units 3 and 4 & Multi-size Unit 1-6
NORTON RIXSON
TEMPLATE NUMBER REV
4 DATE 7316-1106 12/21
