Norton 7500 Series Door Closer J7700ST(H) J7500ST(H) Pull Side Slide Track Non-Hold Open or Hold Open Top Jamb with 7786JP Back Plate Template
Open the original PDF document
View PDF
| Preparation for Fasteners | ||
|---|---|---|
| Fasteners |
Door or
Frame |
Drill-Sizes |
|
#14 type "A"
S.M. screw |
Wood | 7/32" (5.5mm) |
|
1/4"-20 machine-
screw |
Metal |
drill: #7 (.201")
tap:1/4"-20 |
| Sex-nuts and bolts (Optional) |
Hollow-
Metal |
9/32" (7.00mm.) through;
3/8" (9.50mm.) door-face opposite to closer |
|
Aluminum
or Wood |
3/8" (9.50mm.) through | |
| Through-bolt and grommet-nuts (Optional) | All |
9/32" (7.00mm.) through;
3/8" (9.50mm.) dia. x 3/8" (10mm.) deep door- face opposite to closer |

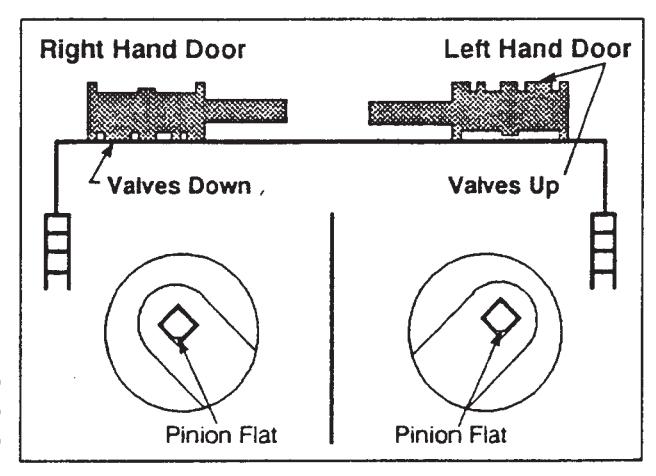

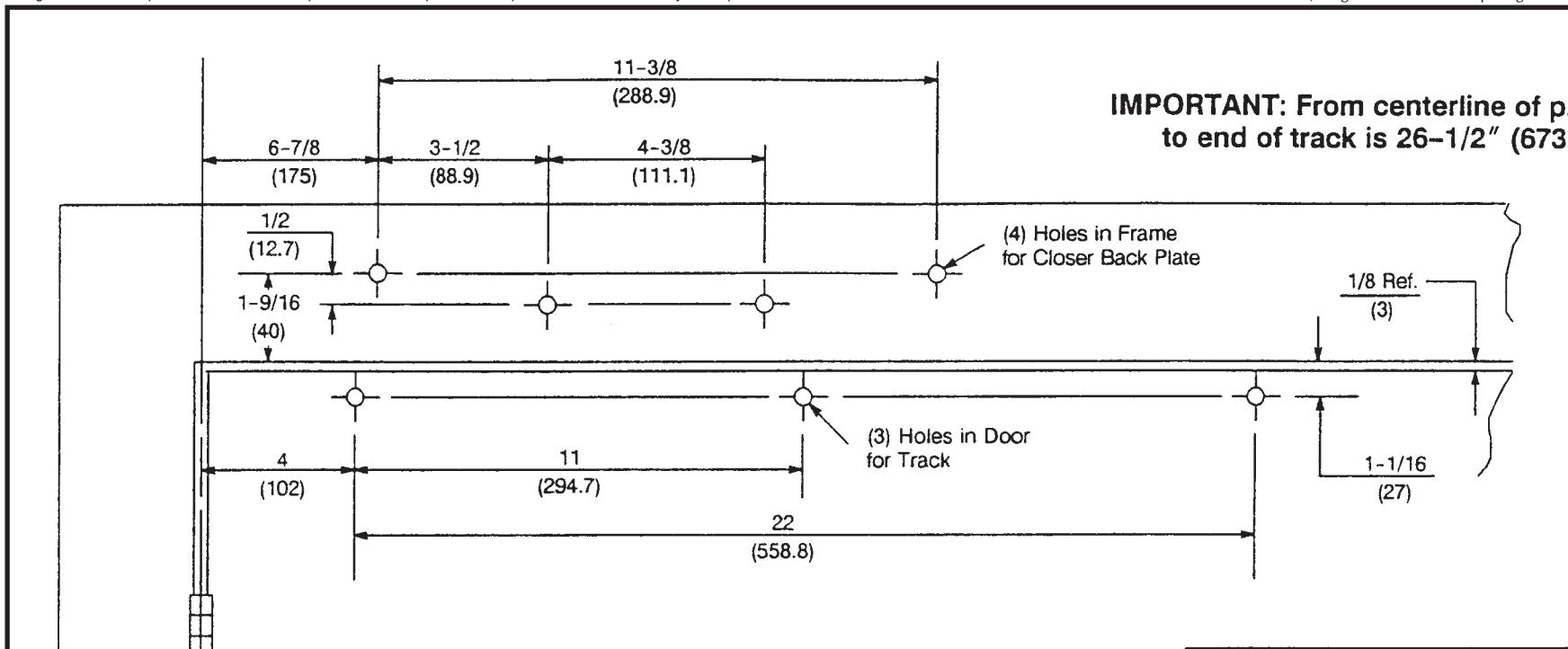

J7700ST/J7500ST Series Non Hold Open Door Closer J7700ST-H/J7500ST-H Series Hold Open Door Closer Hinge Side Top Jamb Slide Track Application With Backplate No. 7786JP
www.nortondoorcontrols.com
TEMPLATE NUMBER DATE
7377-0515
07-08
