Norton 7500 Series Door Closer 7500ST(H) 7700ST(H) Hinge Side Slide Track Non-Hold Open or Hold Open with or without 7786 Backplate Template
Open the original PDF document
View PDF
| Preparation for Fasteners | ||
|---|---|---|
| Fasteners |
Door or
Frame |
Drill-Sizes |
|
#14 type "A"
S.M. screw |
Wood | 3/16* (4.30mm.) |
|
1/4 1-20 machine-
screw |
Metal |
drill: #7 (.201")
tap: ΒΌ "-20 |
|
Sex-nuts and bolts
(Optional) |
Hollow-
Metal |
9/32" (7.00mm.) through;
3/8" (9.50mm.) door-face opposite to closer |
| Aluminum or Wood | 3/8" (9.50mm.) through | |
| Through-bolts and grommet-nuts (Optional) | All |
9/32" (7.00mm.) through;
3/8" (9.50mm.) dia. x 3/8" (10mm.) deep door- face opposite to closer |

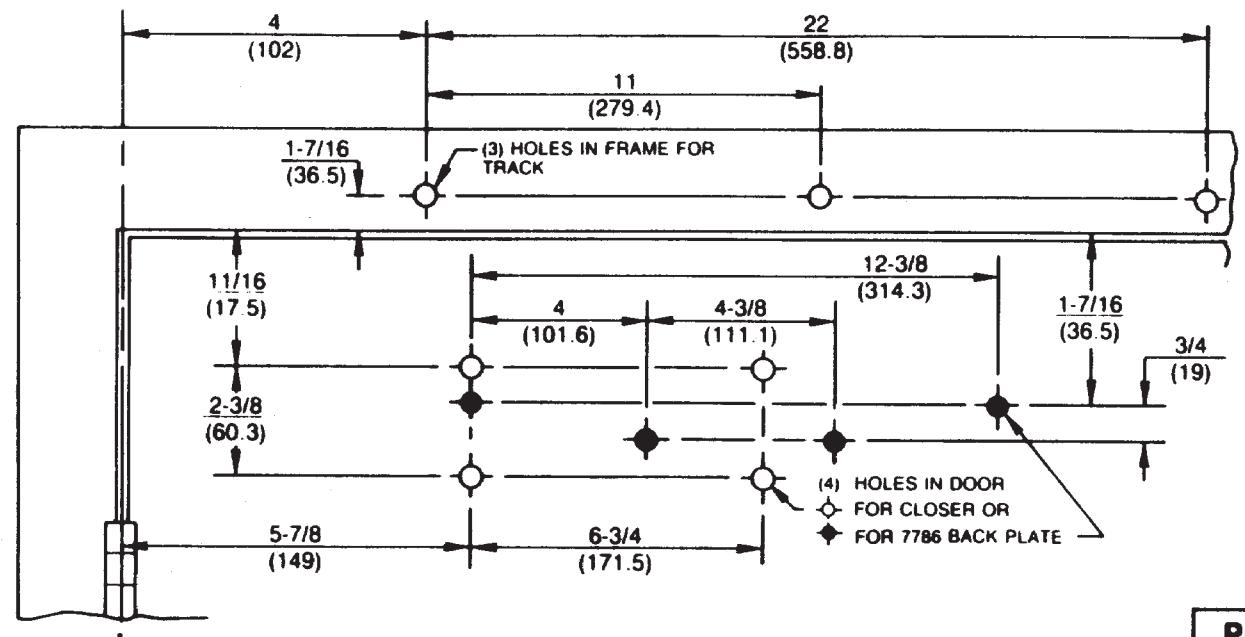

7700ST/7500ST Series Non Hold Open Door Closer 7700ST-H/7500ST-H Series Hold Open Door Closer Hinge Side Slide Track Application With or Without 7786 Backplate
www.nortondoorcontrols.com
TEMPLATE NUMBER DATE
7377-0501
07-08
