Norton 410 Series Door Closer Hold Open Tri-Packed Installation Instructions

Open the original PDF document

View PDF

DOOR CLOSER
SIZE

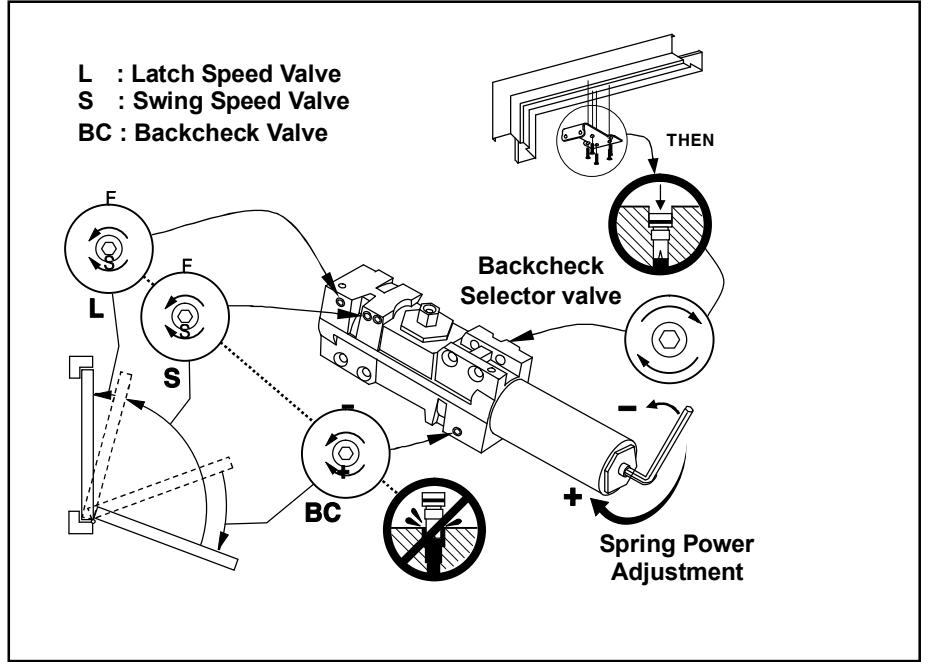

MAXIMUM DOOR WIDTH FULL TURNS OF POWER
EXTERIOR
(SWING OUT)
INTERIOR ADJUSTMENT SCREW
1 28"(0.71m) 32"(0.81m) 7C.C.W
2 32"(0.81m) 36"(0.91m) 4C.C.W
3 36"(0.91m) 42"(1.07m) 0(PRESET)
4 42"(1.07m) 48"(1.22m) 5C.C.W
5 48"(1.22m) 54"(1.22m) 10C.C.W
6 54"(1.37m) 58"(1.47m) 15C.C.W

(+) = CLOCKWISE (-) = COUNTER CLOCKWISE

PLEASE NOTE TURNS REQUIRED ARE APPROXIMATE BECAUSE OF VARIOUS DOOR CONDITIONS AND LOCATIONS. YOU MAY HAVE TO FURTHER ADJUST SPRING TENSION TO SUIT YOUR REQUIREMENTS.

IT IS IMPORTANT TO CAREFULLY FOLLOW ALL INSTALLATION AND MOUNTING INSTRUCTIONS WHEN INSTALLING ANY DOOR CLOSER.

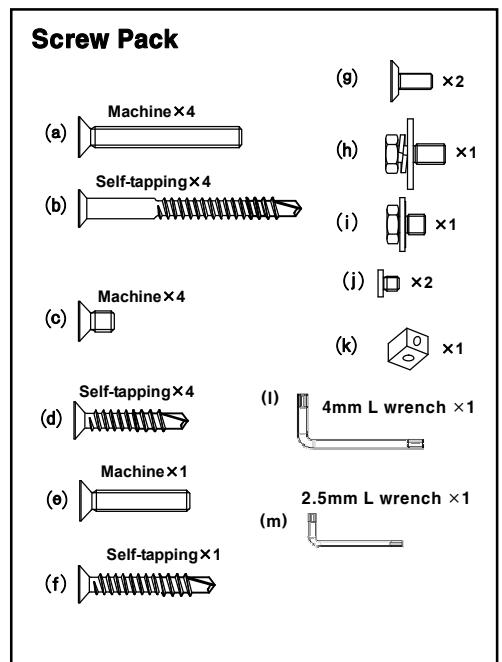

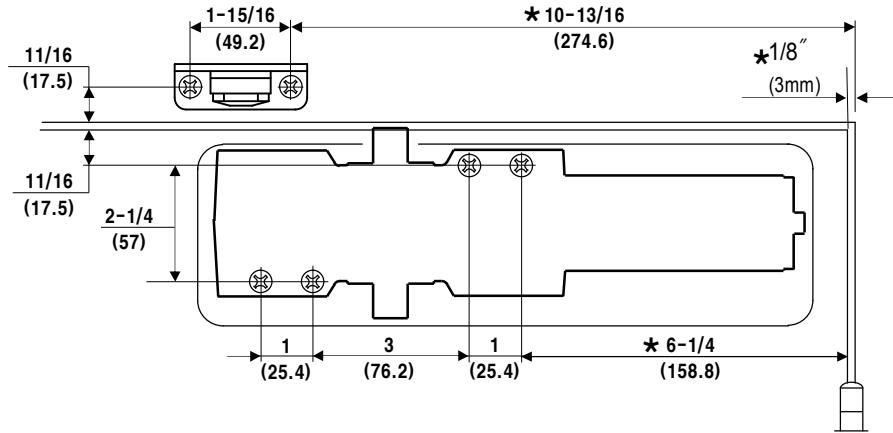

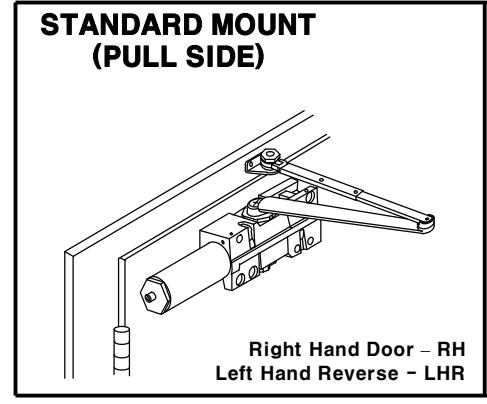

PULL SIDE (DOOR JAMB) HOLD-OPEN ARM STANDARD MOUNT

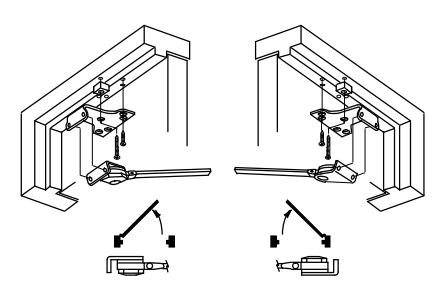

Hold-open arm. Identify direction of hold-open nut according to mounting.

- Do Not Scale Drawing

- Dimensions : inches(mm)

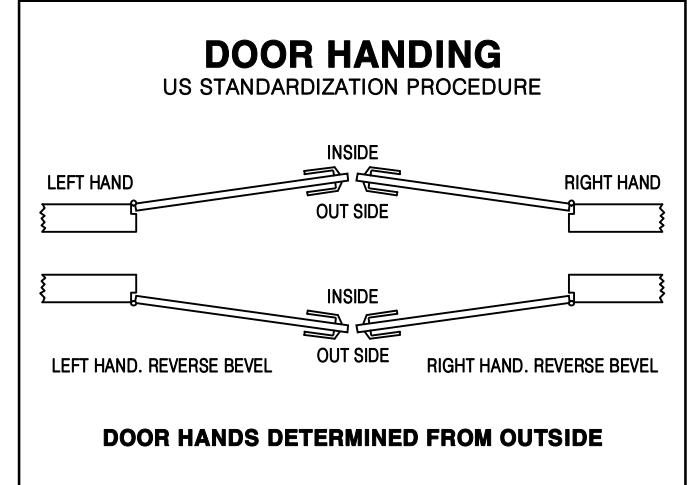

LEFT HAND DOOR SHOWN, RIGHT HAND OPPOSITE.

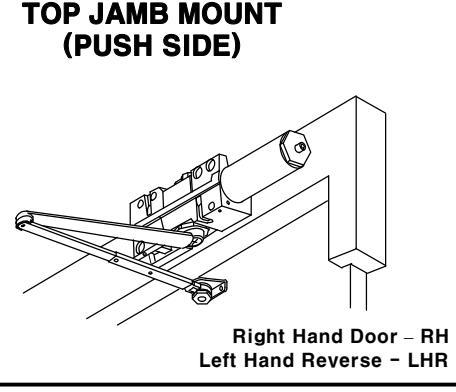

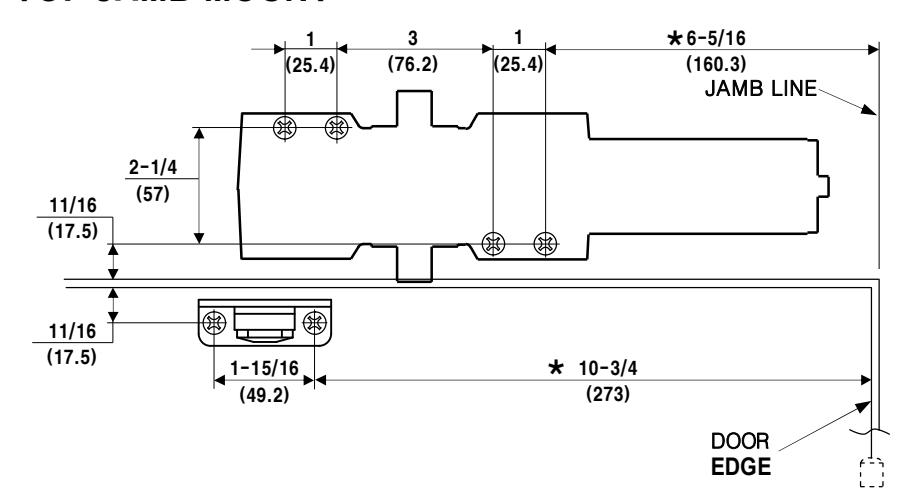

TOP JAMB MOUNT

PUSH SIDE (TOP JAMB) HOLD-OPEN ARM

Hold-open arm. Identify direction of hold-open nut according to mounting.

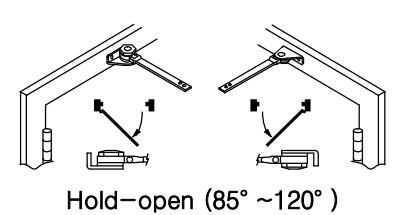

Hold-open (85° ~120°)

- Do Not Scale Drawing

- Dimensions : inches(mm)

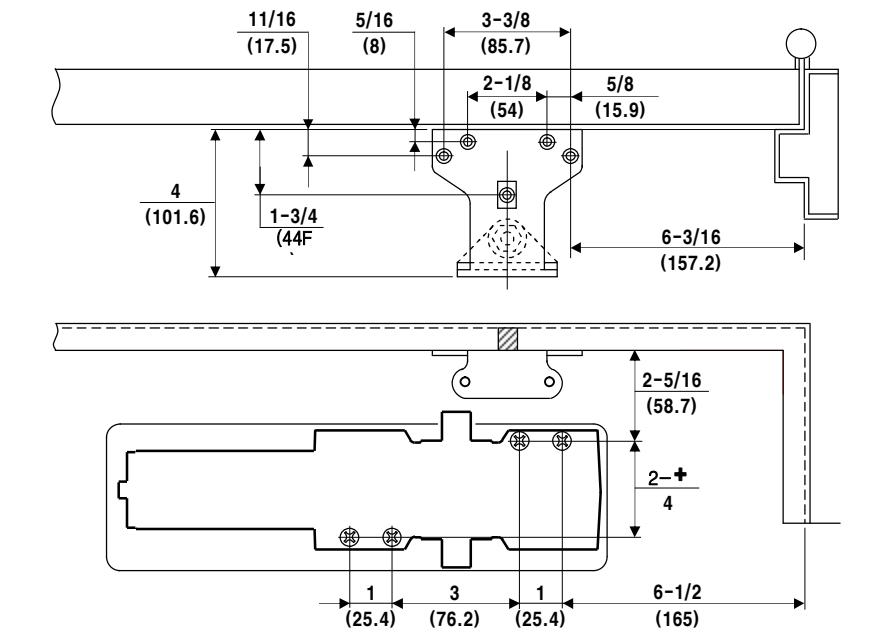

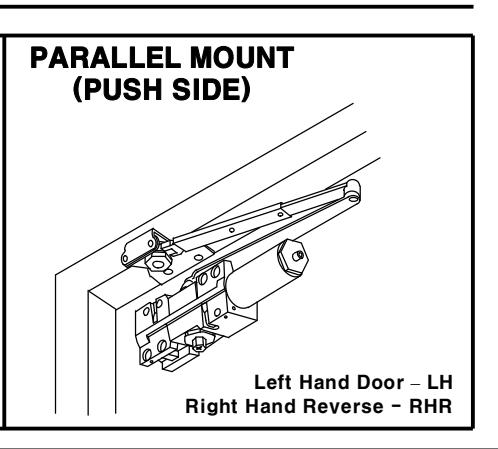

PUSH SIDE (DOOR MOUNT) HOLD-OPEN ARM PARALLEL MOUNT

RIGHT HAND DOOR SHOWN, LEFT HAND OPPOSITE.

RIGHT HAND DOOR SHOWN, LEFT HAND OPPOSITE.

Hold-open arm. Identify direction of hold-open nut according to mounting.

Hold-open (85° ~180°)

- Do Not Scale Drawing

- Dimensions : inches(mm)

Revision No.:0 - 20120920
