Norton 1700 Series Door Closer 1700BC J1700BC Top Jamb Drop Applicatio Non-Hold Open with 1746 or 1757 Drop Plate Template
Open the original PDF document
View PDF
| PREPARATION FOR FASTENERS | ||
|---|---|---|
|
TYPE
OF FASTENER |
DOOR
OR FRAME |
PREPARATION |
|
#14 Type "A"
Sheet Metal Screw |
Wood | 7/32'' (5.5mm) |
|
14-20
Machine Screw |
Hollow
Metal |
#7(.201 dia.) or 5.10mm.
drill — 1/4-20 tap |
|
SNB
(Sex Nut & Boll) (Optional) |
Hollow
Metal |
9/32" (7.00mm) thru
3/8" (9.50mm) door face Opposite to closer |
|
Aluminum
or Wood |
3/8" (9.50mm) thru | |
|
TBGN
(Thru Bolt & Grommet Nut) (Optional) |
Ali |
9/ 32" (7.00mm) thru
3/8" (9.50mm) diameter 3/8" (10mm) deep, door Face opposite to closer |

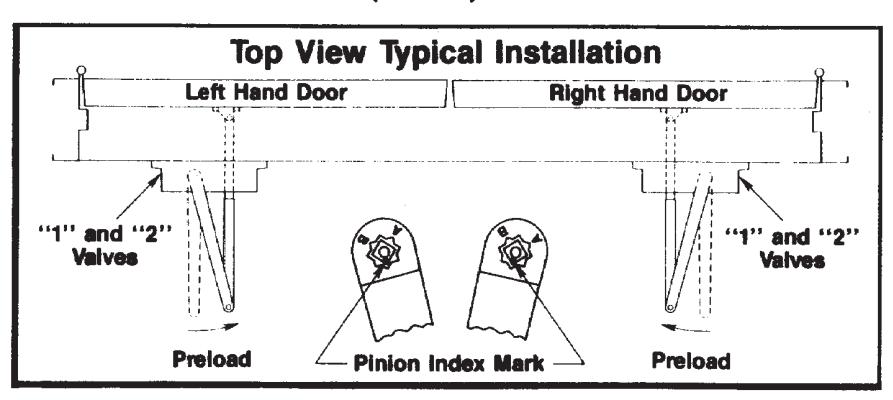

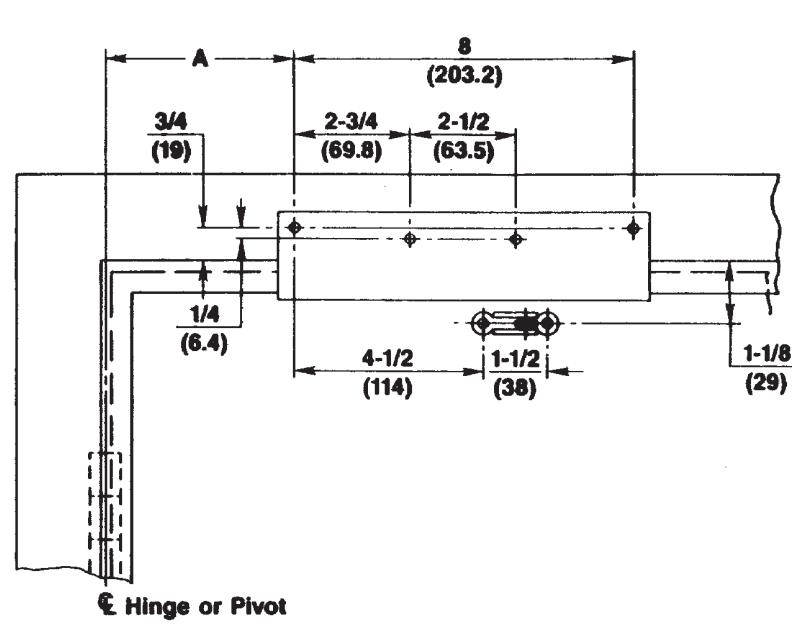

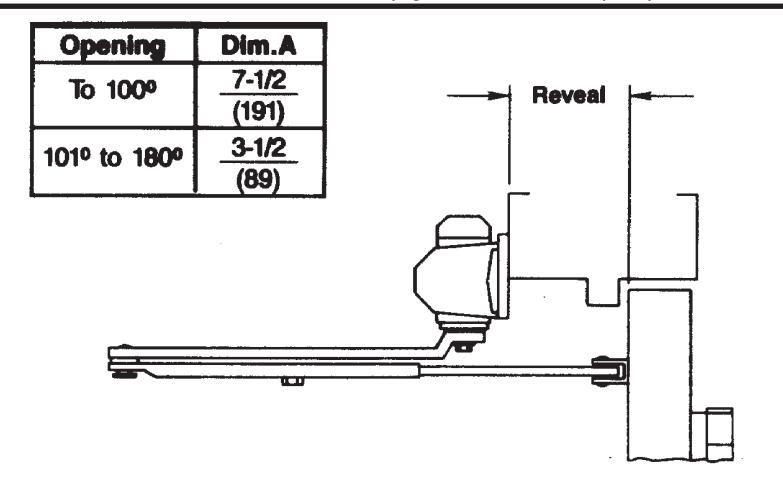

1700BC or J1700BC Series Door Closers Door and Frame Preparation Template Top Jamb Drop Application With Non Hold Open Arm With 1746 or 1757 Drop Plate
www.nortondoorcontrols.com
TEMPLATE NUMBER DATE
7317-0056 01-09
