Norton 1700 Series Door Closer 1700BC-H Series Door Closers Door and Frame Preparation Template
Open the original PDF document
View PDF

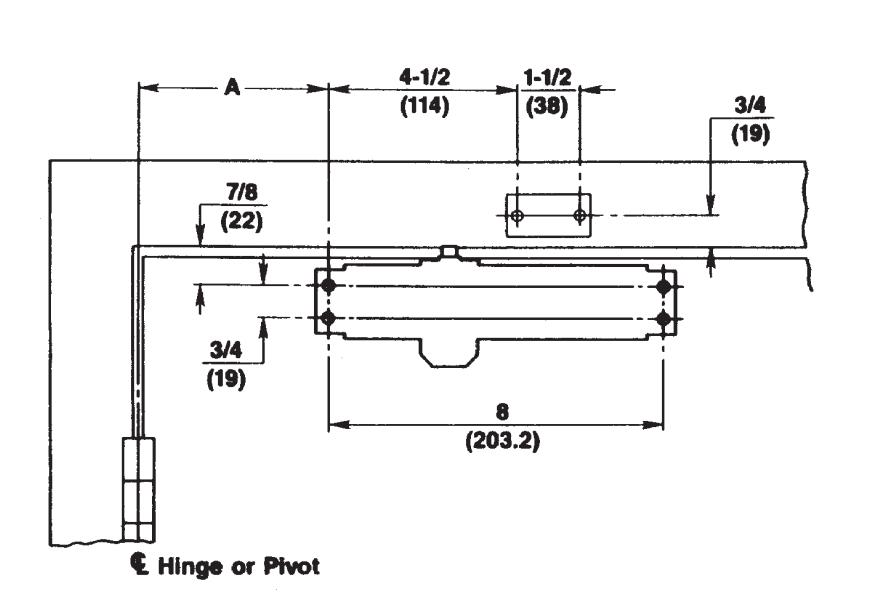

| Opening . | Dim.A |
|---|---|
| To 100º | 7-1/2 |
| 101º to 180º |
(191)
4-1/4 |
| (108) |
| PREPARATION FOR FASTENERS | ||
|---|---|---|
|
TYPE
OF FASTENER |
DOOR
OR FRAME |
PREPARATION |
|
#14 Type "A"
Sheet Metal Screw |
Wood | 7/32" (5.5mm) |
|
1/4-20
Machine Screw |
Hollow
Metal |
#7(.201 dia.) or 5.10mm.
drill — 1/4-20 tap |
|
9/32" (7.00mm) thru
3/8" (9.50mm) door face Opposite to closer |
||
|
Aluminum
or Wood |
3/8" (9.50mm) thru | |
|
TBGN
(Thru Bolt & Grommet Nut) (Optional) |
All |
9/ 32" (7.00mm) thru
3/6" (9.50mm) diameter 3/6" (10mm) deep, door Face opposite to closer |

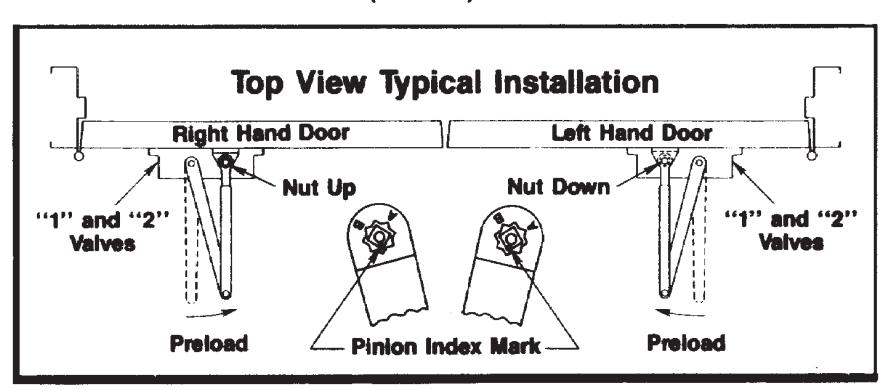

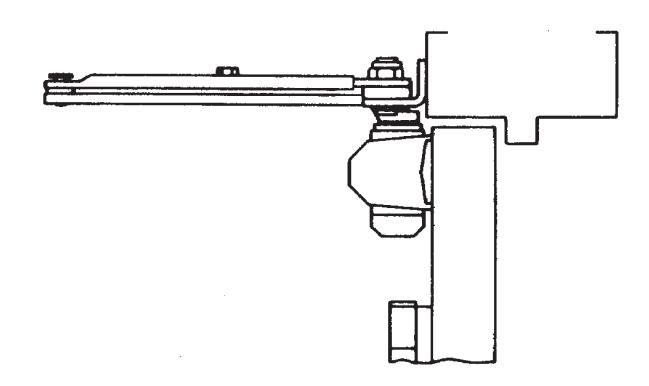

1700BC-H Series Door Closers Door and Frame Preparation Template Regular Arm Application With Hold Open Arm
www.nortondoorcontrols.com
TEMPLATE NUMBER DATE
7317-0002 01-09
