Norton 1700 Series Door Closer 1700BC-H Parallel Arm Application Hold Open with or without 1748 or 1758 Drop Plate Template
Open the original PDF document
View PDF

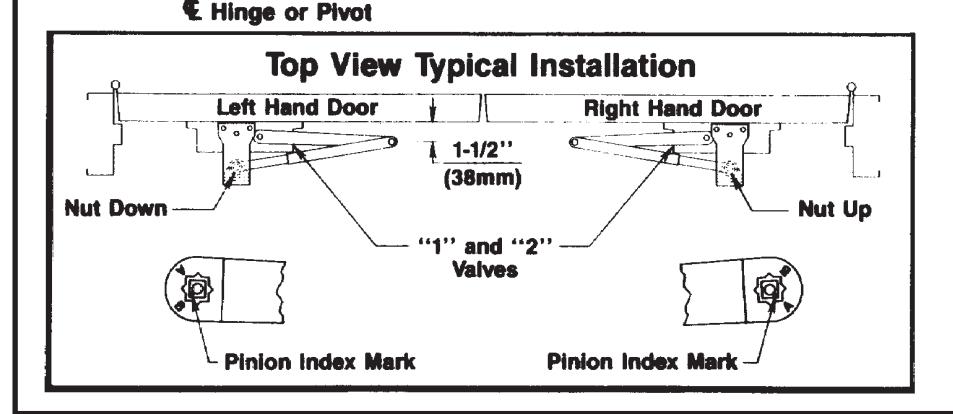

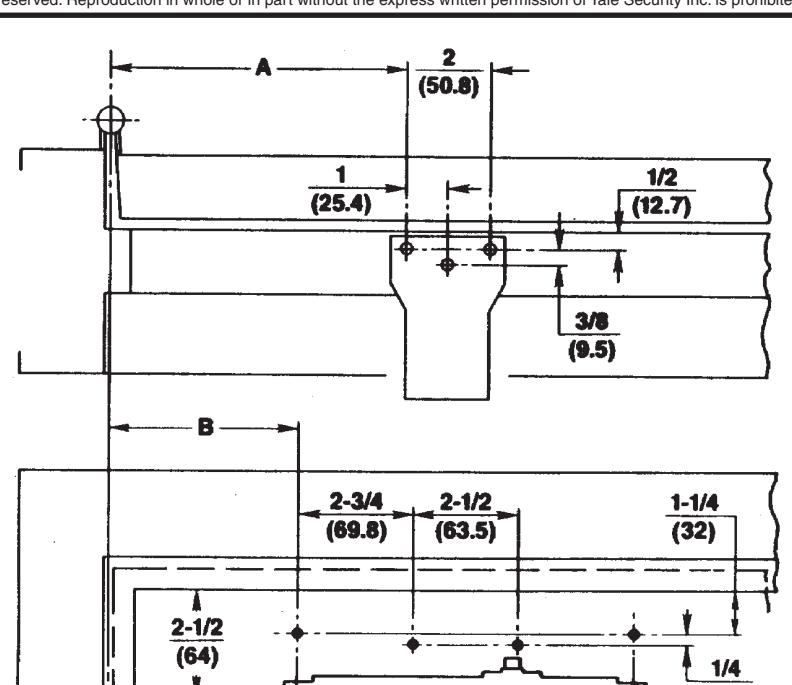

| Opening | Dim.A | Dim B |
|---|---|---|
| To 100º | 9-7/8 | 7-1/4 |
| (251) | (184) | |
| 101º to 180º | 7-1/8 | 4-1/4 |
| (181) | (108) |
| PREPARATION FOR FASTENERS | ||
|---|---|---|
|
TYPE
OF FASTENER |
DOOR
OR FRAME |
PREPARATION |
|
#14 Type "A"
Sheet Metal Screw |
Wood | 7/32" (5.5mm) |
|
¼-20
Machine Screw |
Hollow
Metal |
#7(.201 dia.) or 5.10mm.
drill — ¼-20 tap |
| (Sex Nut & Bolt) (Optional) Alt |
Hollow
Metal |
9/32" (7.00mm) thru
3/8" (9.50mm) door face Opposite to closer |
|
Aluminum
or Wood |
3/8" (9.50mm) thru | |
|
TBGN
(Thru Bok & Grommet Nut) (Optional) |
All | 9/ 32" (7.00mm) thru 3/8" (9.50mm) diameter 3/8" (10mm) deep, door Face opposite to closer |
1700BC-H Series Door Closers Door and Frame Preparation Template Parallel Arm Application With Hold Open Arm With or Without 1748 or 1758 Drop Plate
www.nortondoorcontrols.com
TEMPLATE NUMBER DATE
7317-0102 01-09
