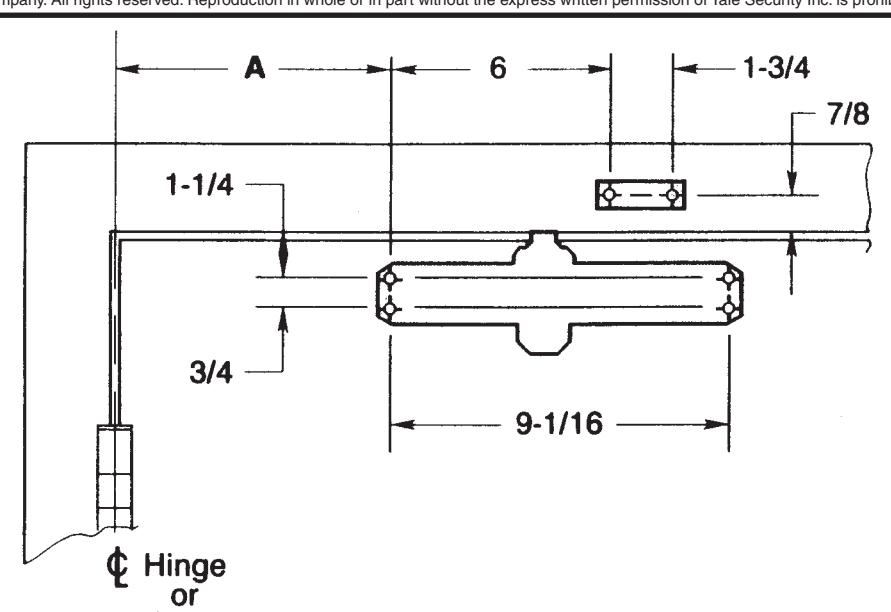

Norton 1600 Series Door Closer Regular Arm Applicaton Non-Hold Open or Hold Open Template
Open the original PDF document
View PDF
| 10 |
|---|
| 100° to 1 |
| Over 1 |
| mm. | inches | mm. |
|---|---|---|
| 19.1 | 3-1/2 | 89 |
| 22 | 6 | 152 |
| 32 | 7 | 178 |
| 44.5 | 9-1/16 | 230.2 |
|
19.1
22 32 |
19.1 3-1/2
22 6 32 7 |
| Norton | ||
|---|---|---|
| Rig | Nut Up : | Nut Down S" and "L" Valves |
| Hold Open Installatio | n Snown |
| Fastener | Door or Frame | Drill |
|---|---|---|
| #14 type "A" sheet metal screw | wood | 7/32" (5.5mm) |
| 1/4-20 machine screw | metal | #7 (.201 dia.) or 5.10mm. drill 1/4"-20 tap |
|
SNB
(optional) |
hollow-metal |
9/32" (7.00mm.) thru
3/8"(9.50mm.) door face opposite to closer |
| aluminum or wood | 3/8" (9.50mm.) thru | |
|
TBGN
(optional) |
all |
9/32" (7.00mm.) thru
3/8" (9.50mm.) diameter x 3/8" (10mm.) deep, door face opposite to closer |
1600 Series Door Closers Regular Arm Application Non Hold Open or Hold Open Arm Individually Sized Units 3 and 4 & Multi-size Unit 1-6
www.nortondoorcontrols.com
TEMPLATE NUMBER REV
7316-1102
2
