Norton 1600 Series Door Closer J1600 J1600H Top Jamb Application Non-Hold Open or Hold Open Template
Open the original PDF document
View PDF

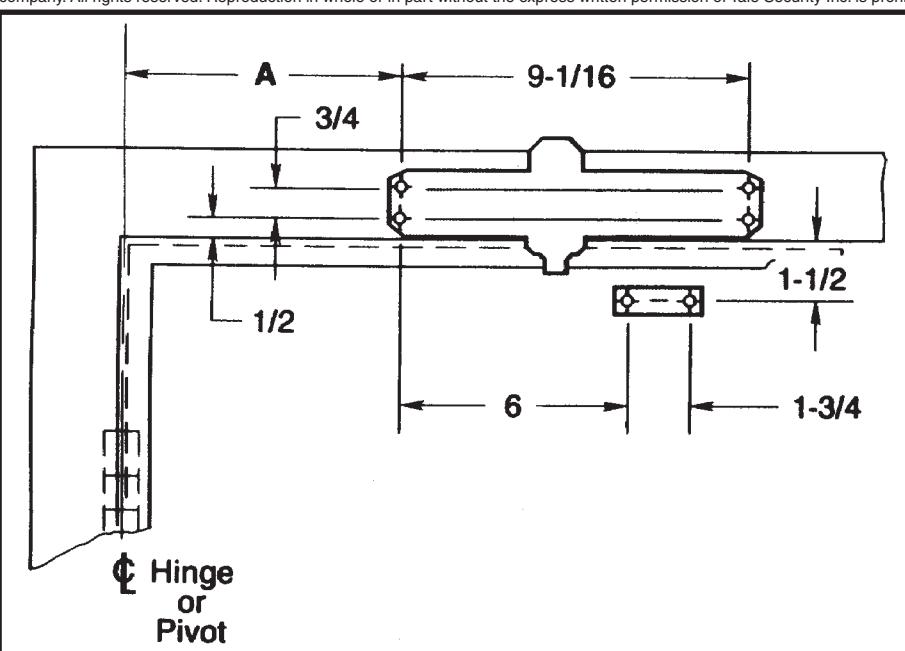

| Opening | Dim. A | |
|---|---|---|
| To 100° | 7-1/2 | |
| 100° to 120° | 6 | |
| Over 120° | 3-1/2 | |
|
scale | drawing. |
|---|
| 1 | 11101103 | 1111111. | 11101192 | Į 101111. |
|---|---|---|---|---|
| 1/2 | 13 | 3-1/2 | 89 | |
| 3/4 | 19.1 | 6 | 152 | |
| 1-1/2 | 38 | 7-1/2 | 191 | |
| 1-3/4 | 44.5 | 9-1/16 | 230.2 | |
| _ |

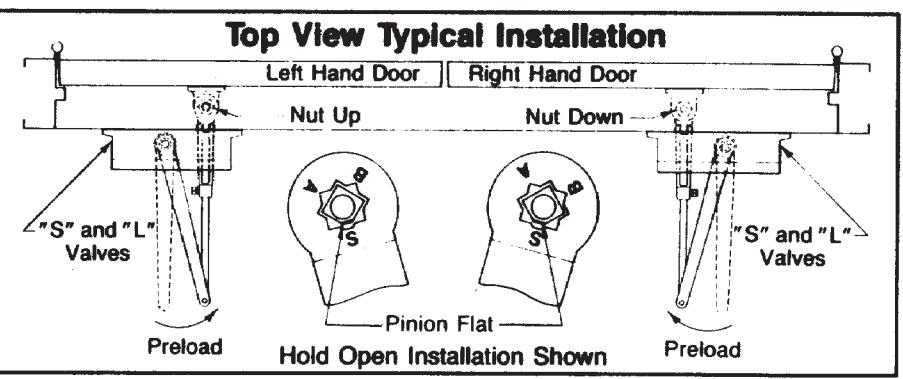

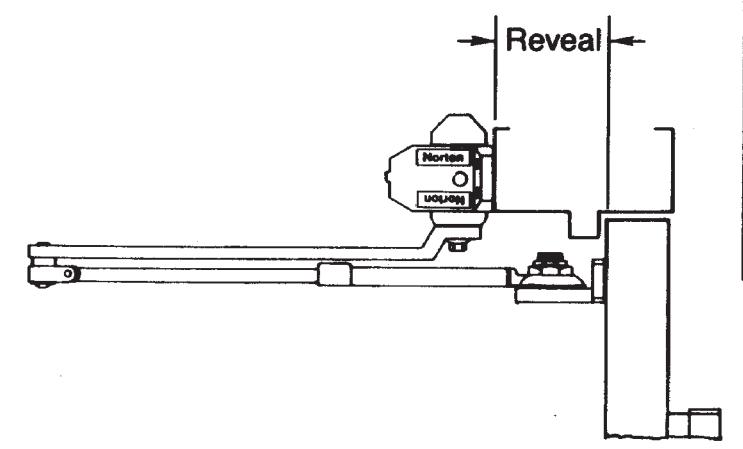

| REVEAL | CLOSER | |
|---|---|---|
| inches/(mm.) | SERIES | |
| 0 to 3 | 1600 | |
| (0 to 77) | ||
| 2-7/8 to 7 | J1600 | |
| (73 to 178) | 31000 | |
| 0 to 2-3/4 | 1600H | |
| (0 to 70) | ||
| 2-3/4 to 6-3/4 | J1600H | |
| (70 to 171) | ||
| Fastener | Door or Frame | Drill |
|---|---|---|
| #14 type "A" sheet metal screw | wood | 7/32" (5.5mm) |
| 1/4-20 machine screw | metal |
#7 (.201 dia.) or 5.10mm. drill
1/4"-20 tap |
|
SNB
(optional) |
hollow-metal |
9/32" (7.00mm.) thru
3/8"(9.50mm.) door face opposite to closer |
| aluminum or wood | 3/8" (9.50mm.) thru | |
|
TBGN
(optional) |
ali |
9/32"(7.00mm.) thru
3/8"(9.50mm.) diameter x 3/8" (10mm.) deep, door face opposite to closer |
(J)1600 and (J)1600H Series Door Closers Top Jamb Application Non Hold Open or Hold Open Arm Individually Sized Units 3 and 4 & Multi-size Units 1-6
www.nortondoorcontrols.com
TEMPLATE NUMBER REV
7316-1152
2
