Norton 1600 Series Door Closer 1600H Regular Arm Application with 80 Bracket for Molded or Bullnose Frame Hold Open Template
Open the original PDF document
View PDF

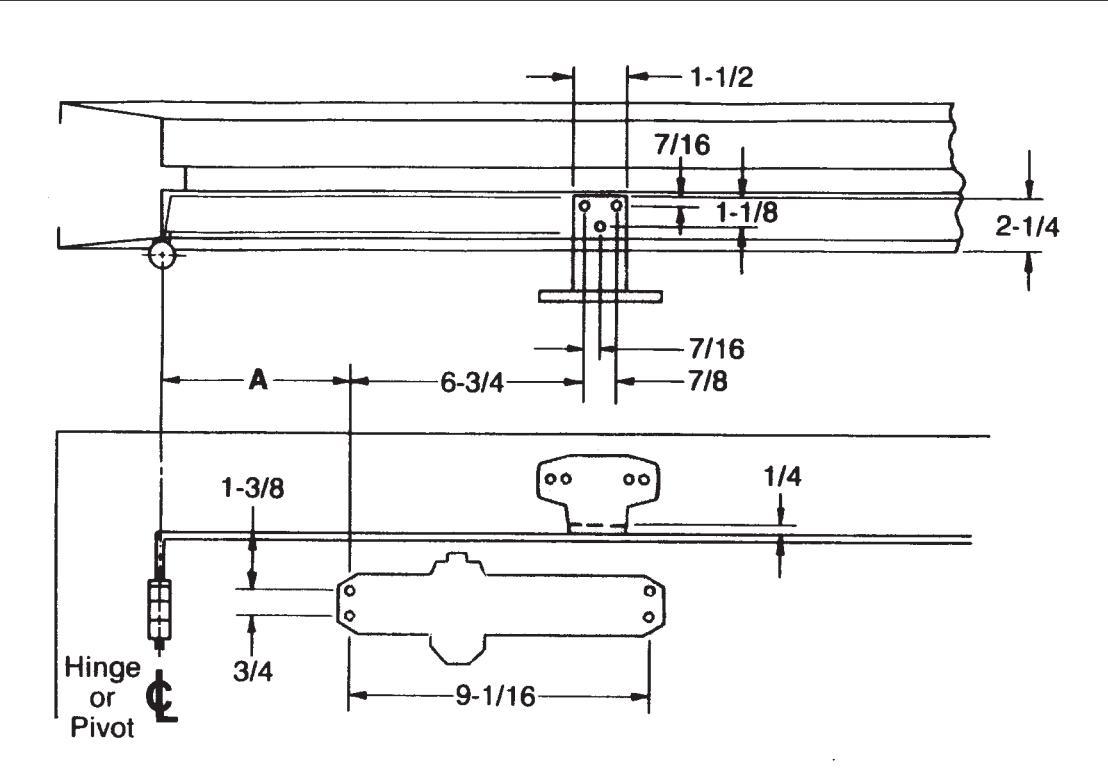

| OPENING | DIM. A |
|---|---|
| To 100° | 7 |
| 100° to 120° | 6 |
| Over 120° | 3-1/2 |
| METRIC CONVERSION | ||||||
|---|---|---|---|---|---|---|
| inches | mm. | inches | mm. | inches | mm. | |
| 1/4 | 6.4 | 1-1/8 | 28.6 | 3-1/2 | 89 | |
| 7/16 | 11.1 | 1-3/8 | 35 | 6 | 152 | |
| 3/4 | 19.1 | 1-1/2 | 38.1 | 6-3/4 | 171 | |
| 7/8 | 22.2 | 2-1/4 | 57.2 | 7 | 178 | |
| 9-1/16 | 230.2 | |||||
| PREPARATION FOR FASTENERS | ||||||
|---|---|---|---|---|---|---|
| FASTENER | DOOR or FRAME | DRILL | ||||
| #14 type "A" sheet metal screw | wood | 7/32" (5.5mm) | ||||
| 1/4-20 machine screw | machine screw metal #7 (.201" dia.) or 5. 1/4-20 t | |||||
|
SNB
(optional) |
hollow-metal | 9/32" (7.00mm.) thru 3/8" (9.50mm.) door face opposite to closer | ||||
| aluminum or wood | 3/8" (9.50mm.) thru | |||||
|
TBGN
(optional) |
all |
9/32" (7.00mm.) thru
3/8" (9.50mm.) diameter x 3/8" (10mm.) deep, door face opposite to closer |
||||
1600H Series Door Closers Regular Arm Application With 80 Bracket for Molded or Bullnose Frame Hold Open Arm Individually Sized Units 3 and 4 & Multi-size Unit 1-6
www.nortondoorcontrols.com
TEMPLATE NUMBER REV
7316-1112
