Norton 1600 Series Door Closer 1600H Corner Bracket Application with 1647 Corner Bracket Non-Hold Open or Hold Open Template
Open the original PDF document
View PDF

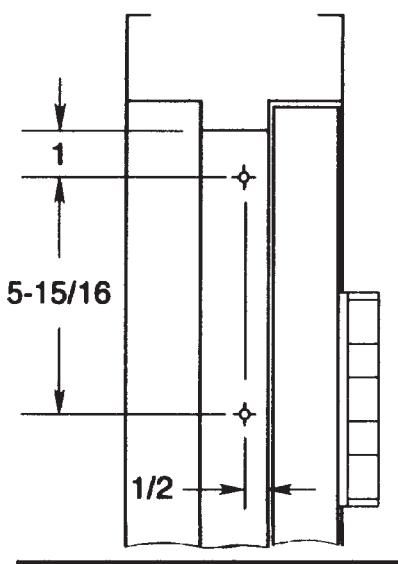

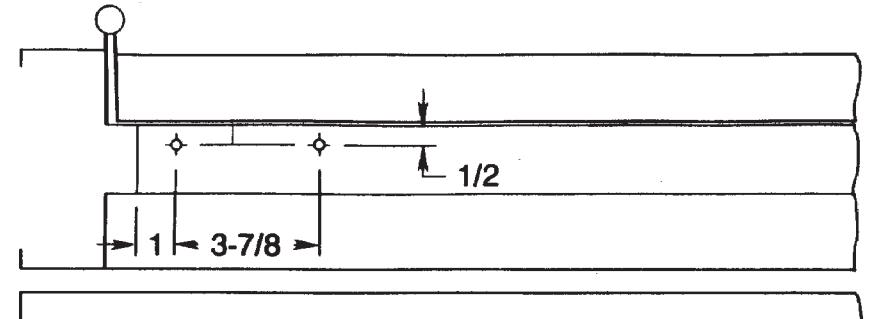

| inches | mm. | inches | mm. |
|---|---|---|---|
| 1/2 | 13 | 3-7/8 | 98.54 |
| 1 | 25 | 5-15/16 | 150.8 |
| 1-3/4 | 44.5 | 3-13/10 | 150.6 |
| 2-3/4 | 70 | 8-1/2 | 216 |

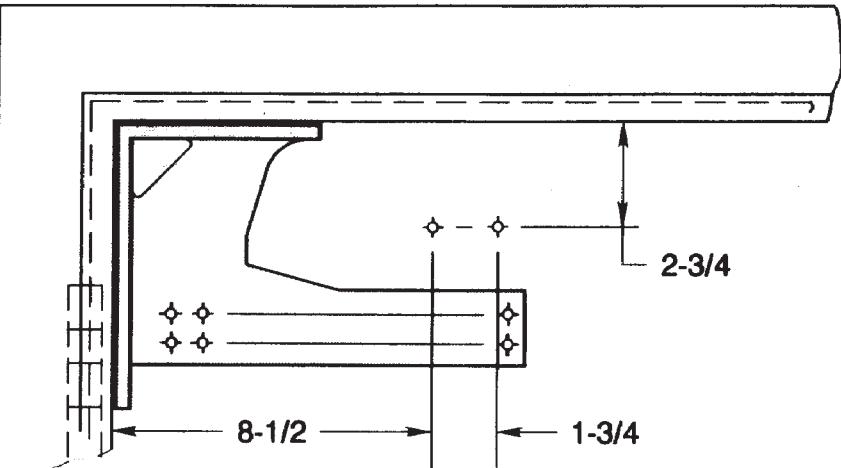

| Top View Typical Installation | |||||
|---|---|---|---|---|---|
| Left Hand Door | Right Hand Door | ||||
|
"S" and "L"
Valves |
Nut Up | Nut Down | "S" and "L" Valves Preload | ||
| Hold-Open Installation Shown | |||||
| Fastener | Door or Frame | Drill |
|---|---|---|
| #14 type "A" sheet metal screw | wood | 7/32" (5.5mm) |
| 1/4-20 machine screw | metal | #7 (.201 dia.) or 5.10mm. drill 1/4":20 tap |
|
SNB
(optional) |
hollow-metal |
9/32" (7.00mm.) thru
3/8" (9.50mm.) door face opposite to closer |
| aluminum or wood | 3/8" (9.50mm.) thru | |
| TBGN all (optional) |
9/32"(7.00mm.) thru
3/8"(9.50mm.) diameter x 3/8" (10mm.) deep, door face opposite to closer |
|
1600 or 1600H Series Door Closers Corner Bracket Application With 1647 Corner Bracket Non Hold Open or Hold Open Arm Individually Sized Units 3 and 4 & Multi-size Unit 1-6
www.nortondoorcontrols.com
TEMPLATE NUMBER REV
7316-1149
2
