Model 790-911 – Continuous Stainless Steel Hinge – 79in – Template 790-911-79
Open the original PDF document
View PDF
TOLERANCE
X = ±.080 JOX = ±.030 JOX = ±.015 ANGLE = ±2' FRACTON = ±1/32
REMOVE ALL BURRS REAK SHARP EDGES .010
Bill of Material
04.14.14 BE SEW BERE AS NOTED

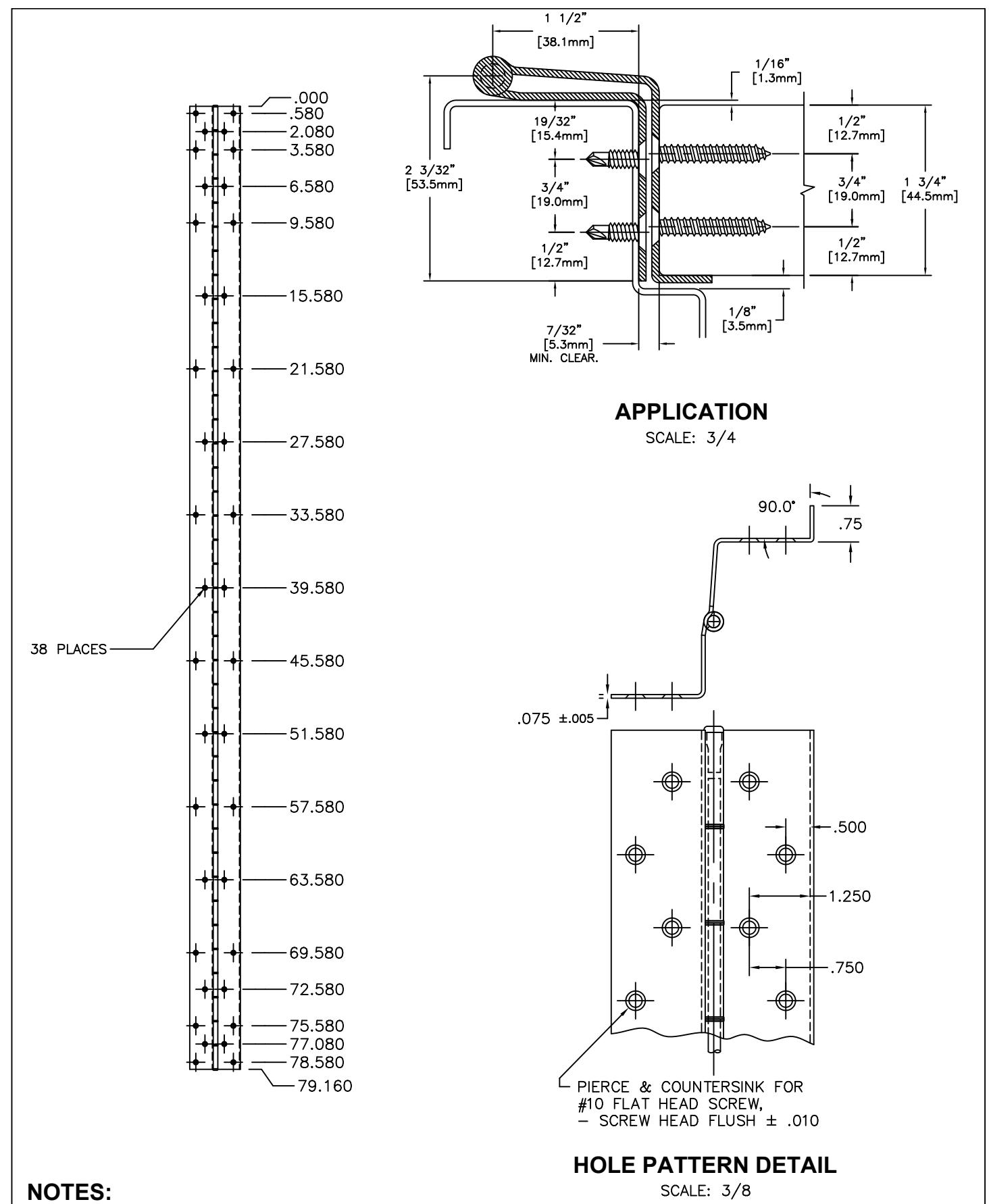

DRAWING NO. 790-911 - 79"
- MATERIAL: .075 STAINLESS STEEL #304-2B FINISH
- ALL DIMENSIONS ARE IN INCHES
- DRAWINGS ARE NOT TO SCALE
- KNUCKLE PATTERN MY VARY
