Model 790-904 – Continuous Stainless Steel Hinge – 79in – Template 790-904-79-790-904-template
Open the original PDF document
View PDF
NOTES:
- MATERIAL: .075 STAINLESS STEEL #304-2B FINISH
- ALL DIMENSIONS ARE IN INCHES
- DRAWINGS ARE NOT TO SCALE
- KNUCKLE PATTERN MY VARY
SCALE: 3/8
| DET | QTY | SH | STO | OCK SIZE | MAT'L | REMARKS | ||
|---|---|---|---|---|---|---|---|---|
|
TOLERANCE
(UNLESS NOTED) |
Bill of Material | |||||||
|
.X = ± .060
.XX = ± .030 .XXX = ± .015 ANGLE = ± 2° FRACTON = ± 1/32 |
REVISIONS | VISIONS | HAC | HAGER COMPANIES HOUSEN 78 SEST P.O. BOX 3368 ONFORD, ALARMAN, 32203 | ||||
| E |

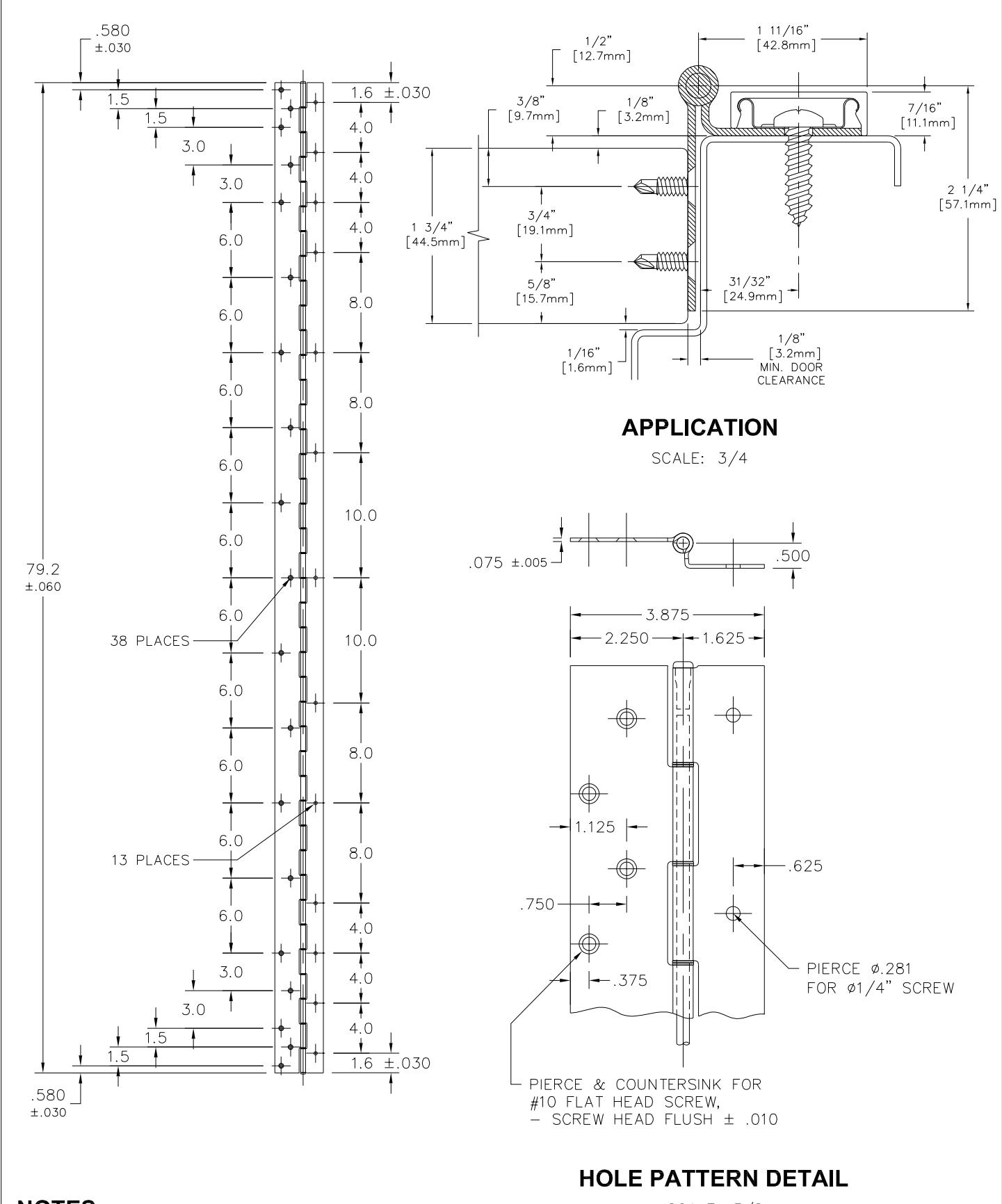

HAGER - MODEL 790-904 - 79"
CONTINUOUS STAINLESS STEEL HINGE |
|||||||
|
REMOVE ALL BURRS
BREAK SHARP EDGES .010 MAX |
DATE 06-17-03 DR. FLEWARE Z:\stoinless\templot |
KBJ
es\790904 |
SCALE AS NOTED | |||||
| DRAWING NO. 790 | 904 | ⊢ 79" | ||||||
