View PDFArchitectural Door Accessories

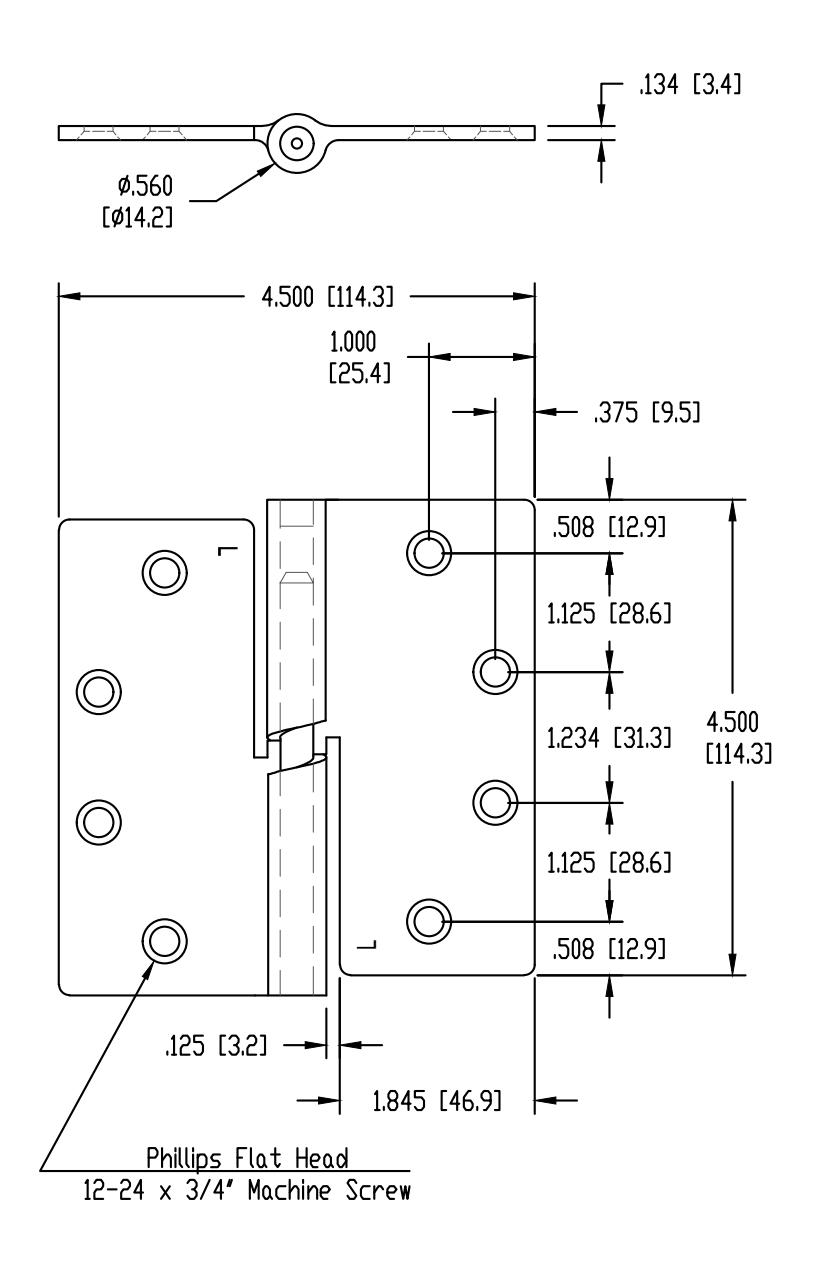

MKCL134LH 4-1/2" x 4-1/2" Cam Lift Hinge
DO NOT SCALE LEFT HAND SHOWN DIMENSIONS: INCHES (MM)
Template 705-19
Effective date: March 2019
Supersedes: All Previous
McKINNEY MKCL134 Cam Lift Hinge is made to conform to this drawing.
McKINNEY MKCL134 Cam Lift Hinge is handed.
Machine Screw Size: 12-24 x 3/4"
Lift: 3/16"
