View PDFArchitectural Door Accessories

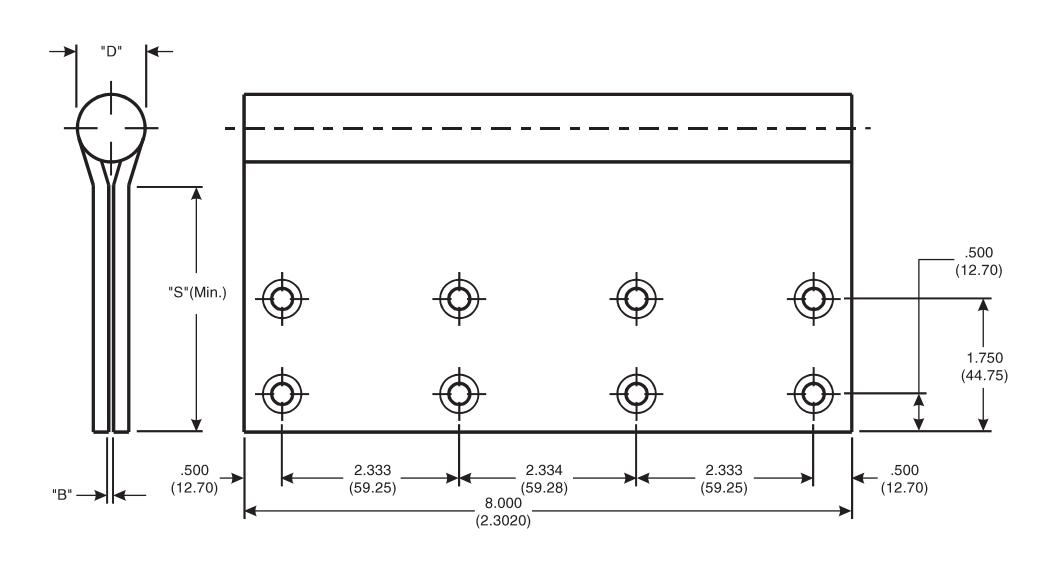

McKinney 8 x 8 Full Mortise Template Hinges
DO NOT SCALE DIMENSIONS: INCHES (MM)
| CATALOG NUMBER | GAUGE | "D" | "S" DISTANCE (SWAGE LINE) | |||
|---|---|---|---|---|---|---|
|
STEEL
HINGES |
*NON-FERROUS
OR STAINLESS STEEL HINGES |
"B"
SWAGE |
OUTSIDE
DIAMETER |
HINGE WIDTH | ||
|
8
(202.2) |
||||||
| - | T6B 3386 |
.203
(5.16) |
1/16
(1.6) |
.991
(25.17) |
3-1/4
(82.5) |
|
Template 046B-15
Effective date: September 1, 2015
Supercedes: All Previous
McKINNEY Template Hinges of the Catalog Numbers are made to conform to ANSI/BHMA 156.7.
Machine Screw Size: 1/2 x 1/4-20 F.H.
Wood Screw Size: 11/2 x 14 F.H.
*Check Catalog for Metals.
