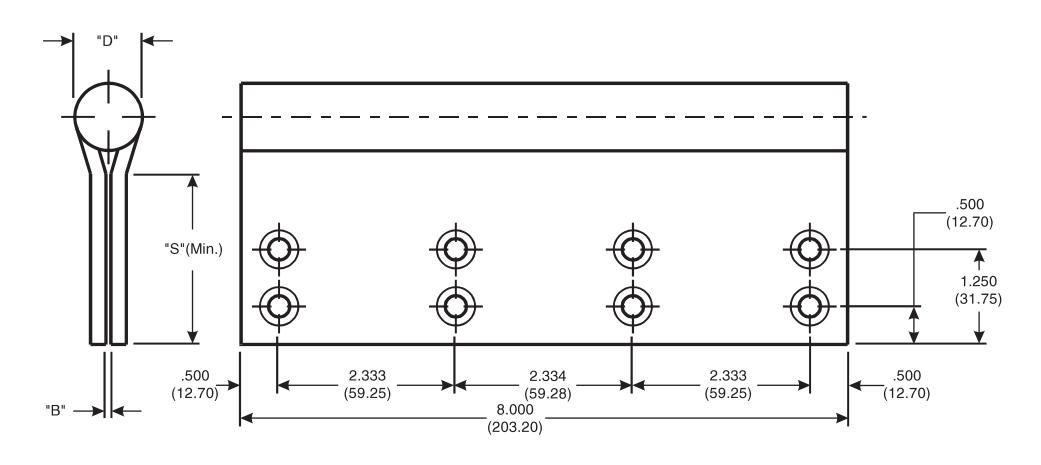

McKinney 8 x 6 Full Mortise Template Hinges
DO NOT SCALE DIMENSIONS: INCHES (MM)
| CATALOG NUMBER | GAUGE | "D" | "S" DISTANCE (SWAGE LINE) | ||
|---|---|---|---|---|---|
|
STEEL
HINGES |
*NON-FERROUS
OR STAINLESS STEEL HINGES |
OF
METAL |
"B"
SWAGE |
OUTSIDE
DIAMETER |
HINGE WIDTH |
|
6
(152.4) |
|||||
| T6B 3786 | - |
.203
(5.16) |
1/16
(1.6) |
.991
(25.17) |
2-1/4
(57.1) |
Template 046A-15
Effective date: September 1, 2015
Supercedes: All Previous
McKINNEY Template Hinges of the Catalog Numbers are made to conform to ANSI/BHMA 156.7.
Machine Screw Size: 1/2 x 1/4-20 F.H.
Wood Screw Size: 11/2 x 14 F.H.
*Check Catalog for Metals.
