View PDFArchitectural Door Accessories

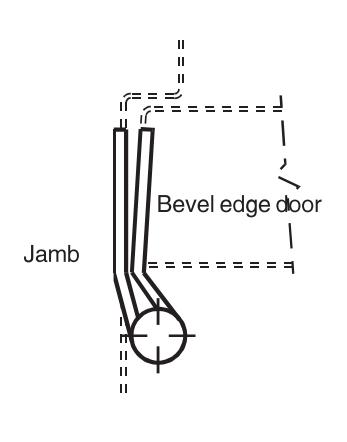

McKinney 5 x 41/2 Raised Barrel Template Hinges For Beveled Edge Doors
DO NOT SCALE
DIMENSIONS: INCHES (MM)
2-1/4 (57.1)
| CATALOG NUMBER STEEL HINGES |
GAUGE
OF METAL |
"D"
OUTSIDE DIAMETER |
"E"BARREL
C/L TO BACK OF JAMB LEAF |
"F"
(SEE NOTE 2) |
|---|---|---|---|---|
| RB T4A/T4B 4786 |
.190
(4.83) |
.752
(19.10) |
5/8
(15.9) |
3/8
(9.5) |
Template 076-15
Effective date: September 1, 2015
Supercedes: All Previous
McKINNEY Template Raised Barrel Hinges are made in size, gauge and with screw holes located to conform to this drawing.
Machine Screw Size: 1/2 x 12-24 F.H.
Wood Screw Size: 11/4 x 12 F.H.
