View PDFArchitectural Door Accessories

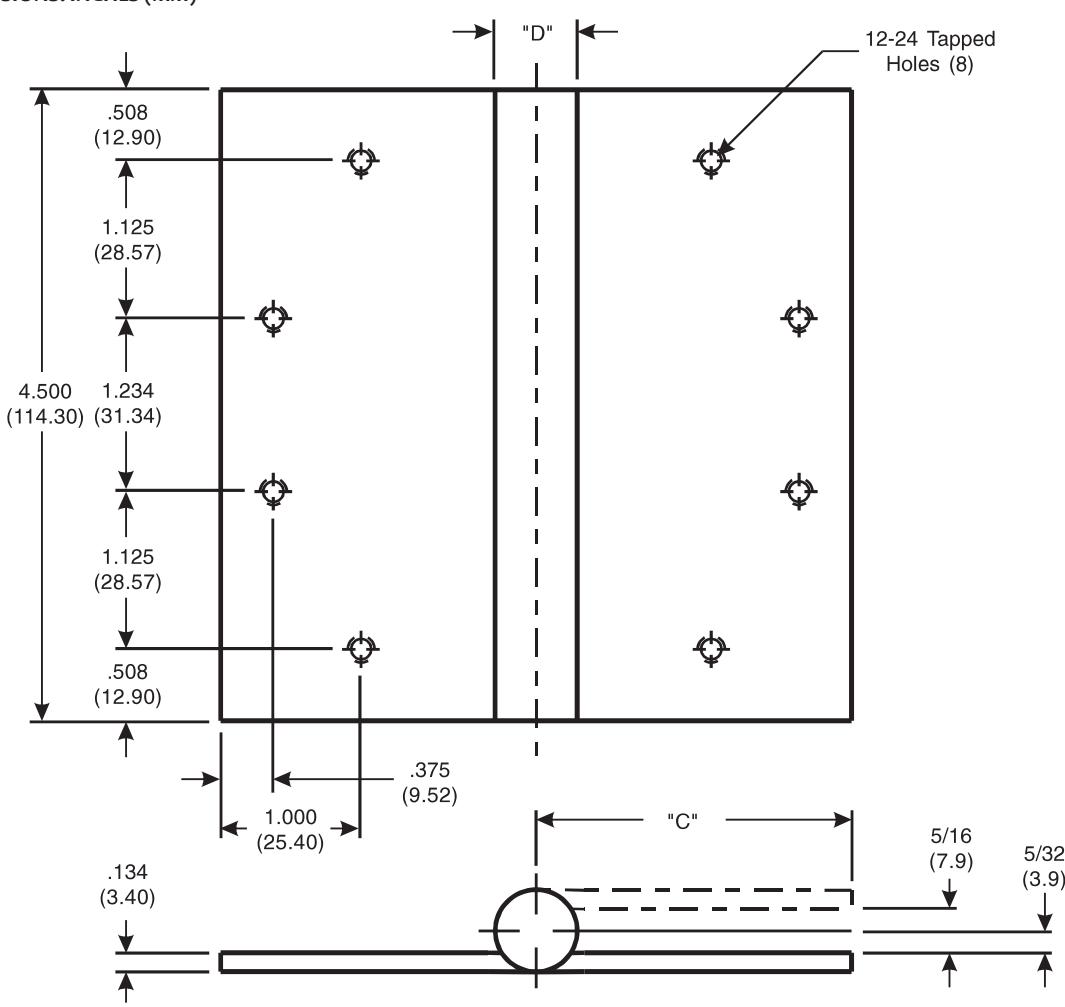

McKinney 41/2 x 4, 41/2 x 41/2 Full Mortise Slip-In Type II Template Hinges
DO NOT SCALE DIMENSIONS: INCHES (MM)
| STEEL HINGES STEEL HINGES OUTSIDE DIAMETER 4 4½ (101.6) (114.3) | CATALOG | NUMBER "D" | "C" TO CENTER LINE | ||
|---|---|---|---|---|---|
| HINGES STEEL HINGES DIAMETER 4 472 (101.6) (114.3) | STEEL | HINGE WIDTH | |||
| TA/TB 2714 TA/TB 2314 .603 1-59/64 2-11/64 | HINGES | DIAMETER |
4
(101.6) |
||
| (15.32) (48.6) (55.2) | TA/TB 2714 | TA/TB 2314 | |||
Template 065-15
Effective date: September 1, 2015
Supercedes: All Previous
McKINNEY Template Slipin Type II Hinges of the Catalog Numbers are made to conform to ANSI/BHMA 156.7.
Machine Screw Size: 1/2 x 12-24 F.H.
*Check Catalog for Metals.
All rights reserved. Reproduction in whole or in part without the express written permission of Corbin Russwin, Inc. is prohibited.
