View PDFArchitectural Door Accessories

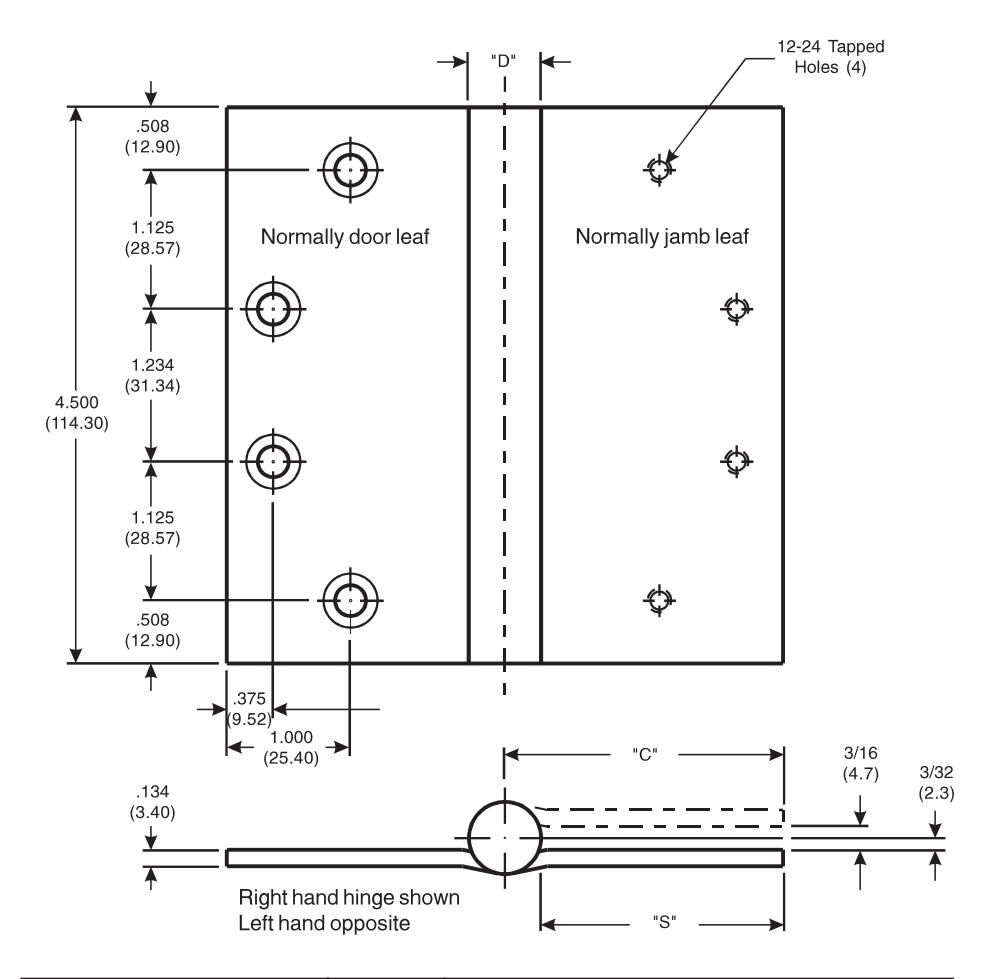

McKinney 41/2 x 4, 41/2 x 41/2 Full Mortise Slip-In Type I Template Hinges
DO NOT SCALE DIMENSIONS: INCHES (MM)
| CATALOG NUMBER | "D" | "C" TO CENTER LINE | "S" DISTANCE (SWAGE LINE) | |||
|---|---|---|---|---|---|---|
|
STEEL
HINGES |
*NON-FERROUS
OR STAINLESS STEEL HINGES |
OUTSIDE
DIAMETER |
HINGE WIDTH | HINGE WIDTH | ||
|
4
(101.6) |
4½
(114.3) |
4
(101.6) |
4½
(114.3) |
|||
| TA/TB 2714 | TA/TB 2314 |
.603
(15.32) |
1-63/64
(50.4) |
2-15/64
(56.7) |
1/21/32
(42.1) |
1-29/32
(48.4) |
Template 055-15
Effective date: September 1, 2015
Supercedes: All Previous
McKINNEY Template Slip-In Type I Hinges of the Catalog Numbers are made to conform to ANSI/BHMA 156.7.
Machine Screw Size: 1/2 x 12-24 F.H.
Wood Screw Size: 11/4 x 12 F.H.
Hinges are handed.
*Check Catalog for Metals.
