View PDFArchitectural Door Accessories

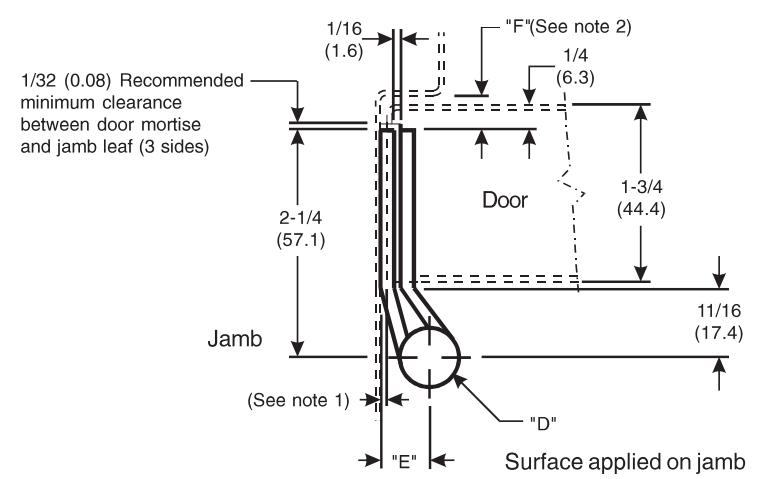

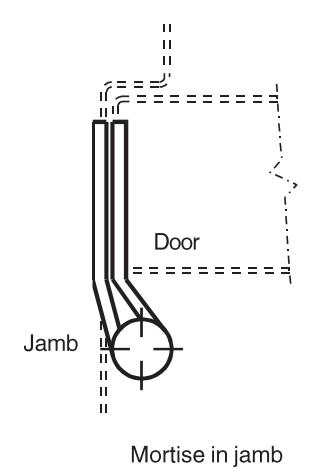

McKinney 41/2 x 41/2 Raised Barrel Template Hinges for Square Edge Doors
DO NOT SCALE DIMENSIONS: INCHES (MM)
| CATALOG NUMBER | CALICE | "D" | "E"BARREL | ||
|---|---|---|---|---|---|
| STEEL HINGES |
GAUGE
OF METAL |
OUTSIDE |
C/L TO
BACK OF JAMB LEAF |
"F"
(SEE NOTE 2) |
|
| RB TA/TB 2714 |
.134
(3.40) |
.603
(15.32) |
31/64
(12.3) |
11/32
(8.7) |
|
| RB T4A/T4B 3786 |
.180
(4.57) |
.752
(19.10) |
5/8
(15.9) |
3/8
(9.5) |
|
Template 070-15
Effective date: September 1, 2015
Supercedes: All Previous

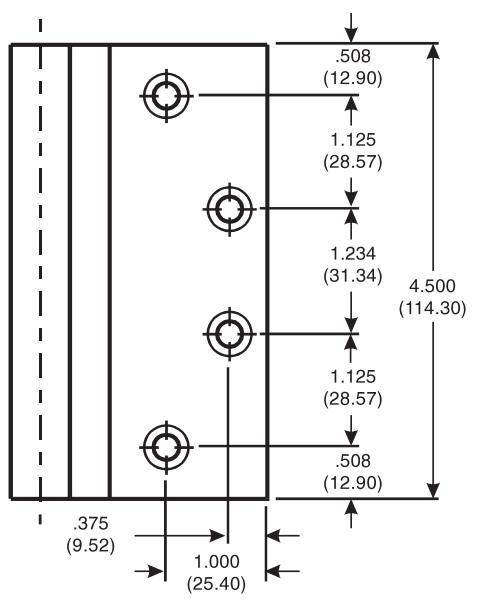

McKINNEY Template Raised Barrel Hinges are made in size, gauge and with screw holes located to conform to this drawing.
Machine Screw Size: 1/2 x 12-24 F.H.
Wood Screw Size: 11/4 x 12 F.H.
