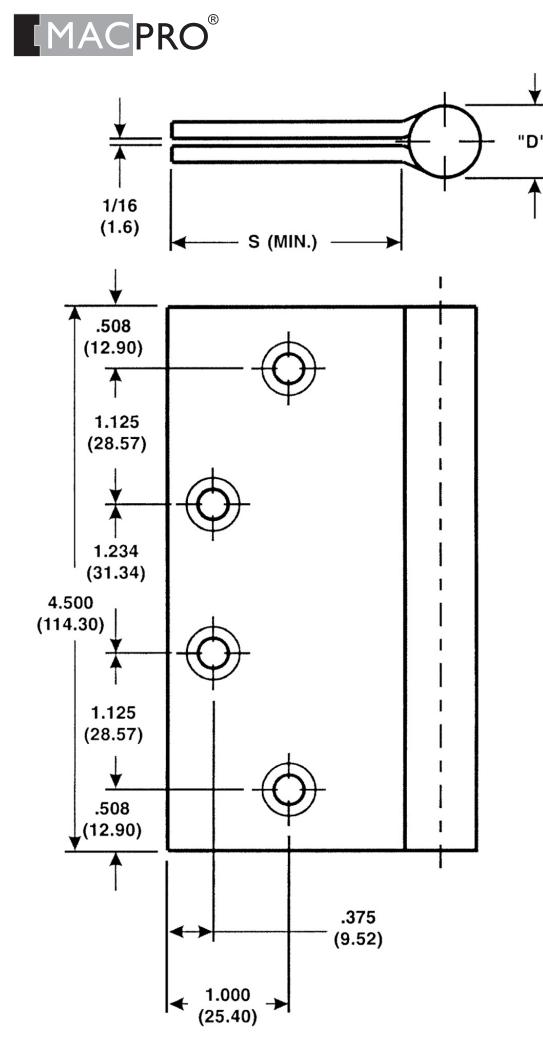

McKinney 41/2 x 41/2 Full Mortise Template Hinge
DO NOT SCALE DIMENSIONS: INCHES (MM)
| CATALOG NUMBER | 041105 | "6" | "S" DISTANCE (SWAGE LINE) | ||
|---|---|---|---|---|---|
|
STEEL
HINGES |
STAINLESS
STEEL HINGES |
GAUGE
OF METAL |
"D"
OUTSIDE DIAMETER |
HINGE WIDTH | |
|
4
(101.6) |
4½
(114.3) |
||||
| MP79 | - |
.134
(3.40) |
.612
(15.53) |
1-21/32
(42.1) |
1-29/32
(48.4) |
| MPB79 | MPB91 |
.134
(3.40) |
.612
(15.53) |
1-21/32
(42.1) |
1-29/32
(48.4) |
| MPB68 | МРВ99 |
.180
(4.57) |
.750
(19.03) |
- |
1-27/32
(46.8) |
Template MP 030-12
Effective date: May 15, 2012
Supercedes: All Previous
McKINNEY MacPro Template Hinges of the Catalog Numbers are made to conform to ANSI/BHMA 156.7.
Machine Screw Size: 1/2 x 12-24 F.H.
Wood Screw Size: 11/4 x 12 F.H.
