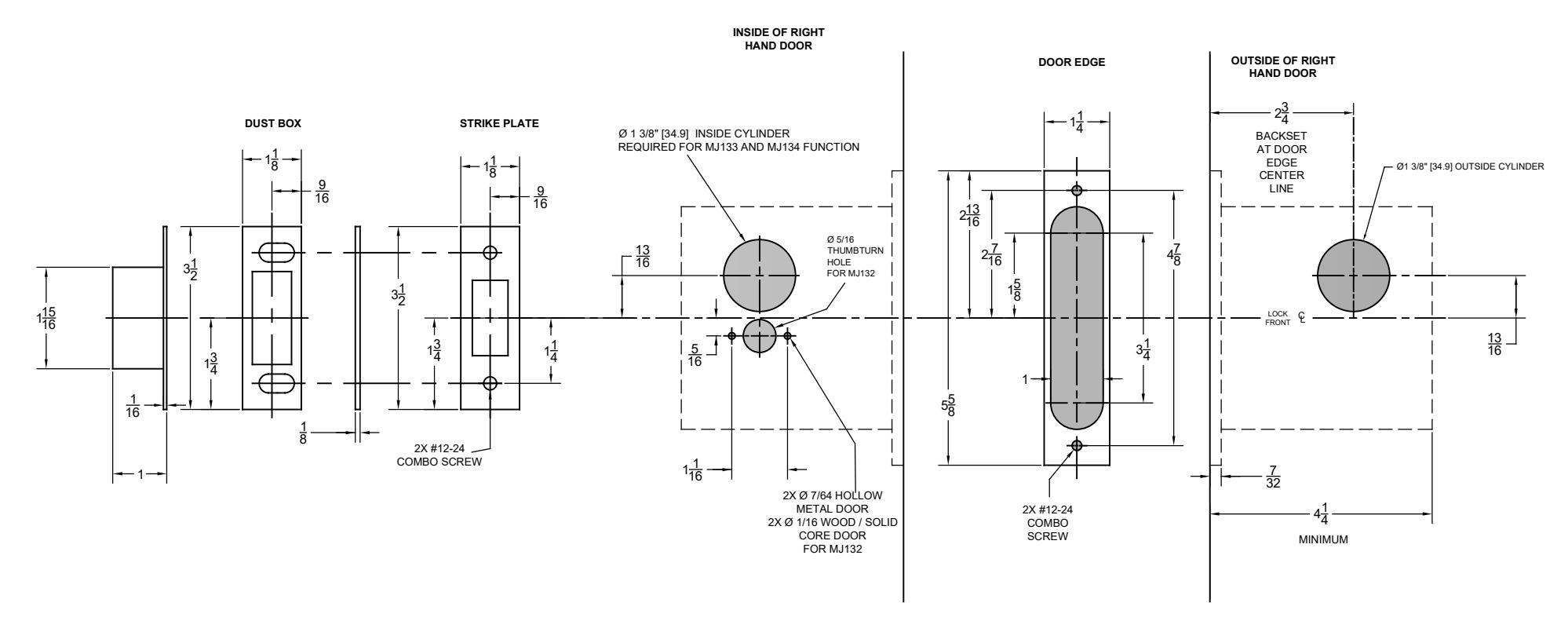

MJ SERIES TEMPLATE: MJ10300 REV. 3 05-20-2019

Hollow Metal, Wood or Composite- Square or Beveled Edge Door 1 3/4" [44.5] Door Type:

Door Thickness: 2 3/4" [60.3] Backset:

1 1/4" [31.8] X 5 5/8" [142.9] Faceplate:

NOTES:

  • INCHES 1. DIMENSIONS IN [MM]
  • 2. DOOR THICKNESS: STANDARD DOOR THICKNESS IS 1-3/4". CONSULT FACTORY FOR OTHER DOOR SIZES.
  • 3. SILENCERS AND WEATHER STRIPPING: PROVISIONS MUST BE MADE TO ALLOW PROPER DOOR CLOSURE WHEN USING DOOR SILENCERS, WEATHER STRIPPING OR SOUND PROOFING
  • 4. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM
