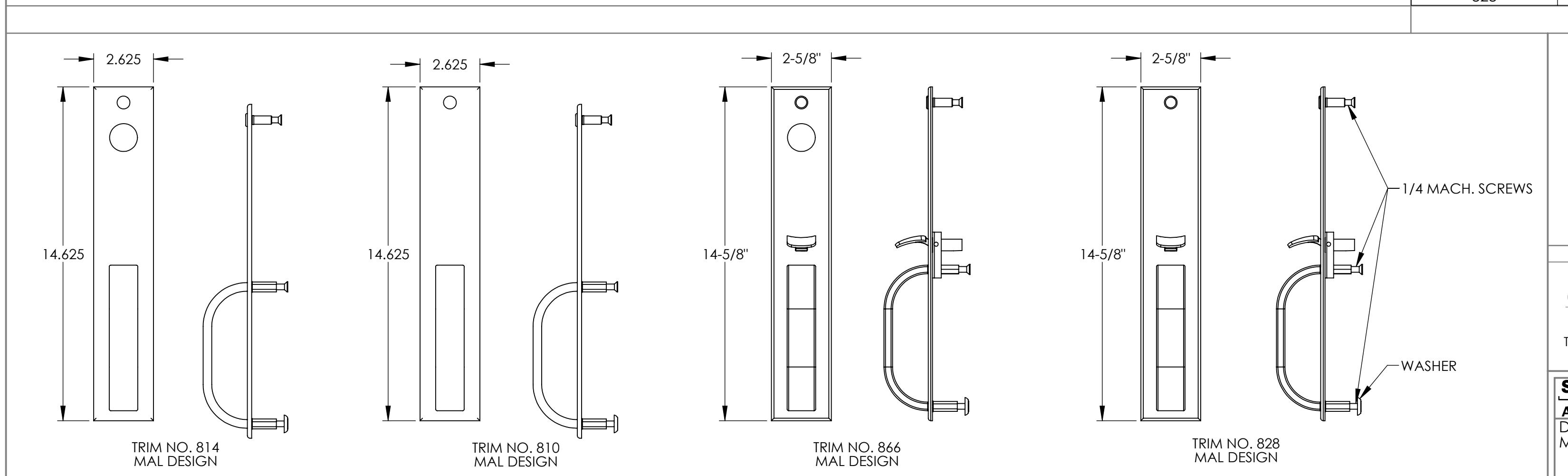

MAL Trim (828, 838) Template
Open the original PDF document
View PDF

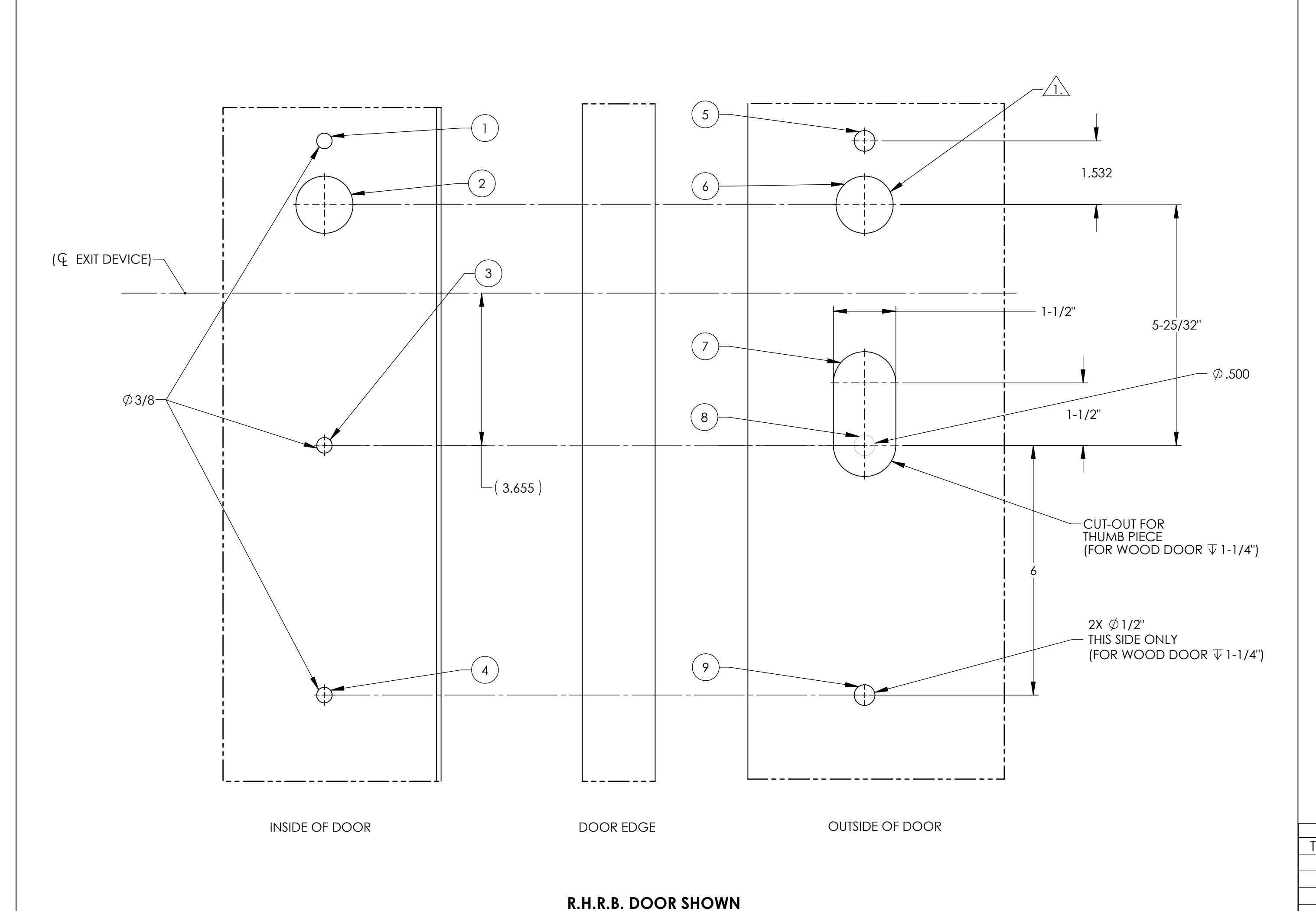

NOTES:
- 1-3/8" DIA. HOLE THRU DOOR EXCEPT FOR 6300, 12-6300, 8300, 12-8300, 9300 & 12-9300 EXIT DEVICE; HOLE OUTSIDE OF DOOR ONLY. OMIT THIS HOLE WHEN 828 TRIM IS USED.
- 2. REFER TO EXIT DEVICE TEMPLATE FOR LOCATION OF VERTICAL AND HORIZONTAL CENTER LINE OF CYLINDER.
| DOOR HOLES REQUIRED | |||||||||
| TRIM FUNCTIONS | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 866 | Х | Χ | Χ | Χ | Χ | Χ | Χ | Х | |
| 814 | X | Χ | Χ | Х | Х | Х | Х | Х | |
| 841 | Х | Х | Χ | Χ | Χ | Х | |||
| 828 | Х | Х | Χ | Χ | Χ | Х | |||

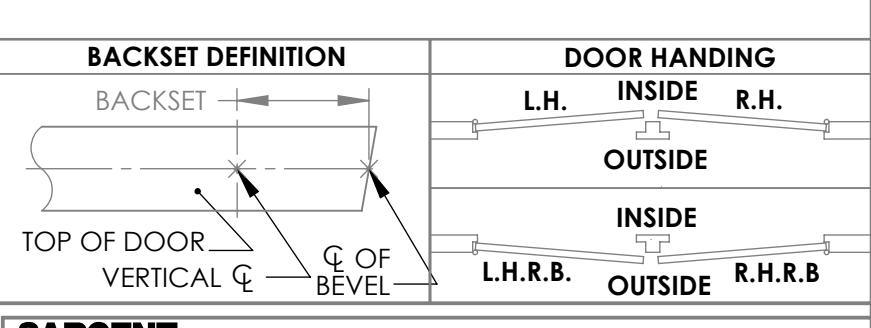

SARGENT
Sargent Manufacturing Company 100 Sargent Drive New Haven, CT 06511
ASSA ABLOY 100 Sargent Drive New Haven, CT 069 DOOR MANUFACTURERS TEMPLATE: RELEASE DATE MAL TRIM JAN 23, 2012 JAN 23, 2012 FEB 21-13
SHEET 1 OF 1
TEMPLATE NO. 4024 L
