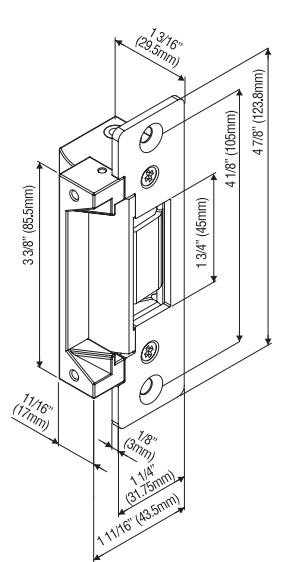

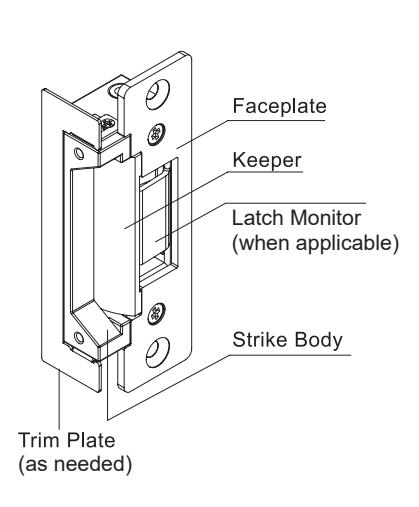

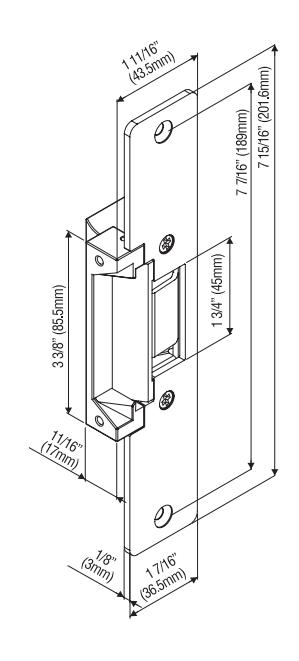

CS450/750 Series

CS450/750 series of electric strikes are designed for use with cylindrical and mortise locksets without deadbolt in hollow metal, aluminum and wood jambs. The strikes can be configured to fail-safe or fail-secure on site (Non-Fire Rated).

12 VDC or 24 VDC (Strike is polarity insensitive)
CS450 CS750
250,000 cycles

CS450
CS450-LBM
CS750
CS750-LBM

UL294 Performance Level

CAUTION

Overheated or burnt coils caused by incorrect voltage/wire harness combinations will not be covered under warranty

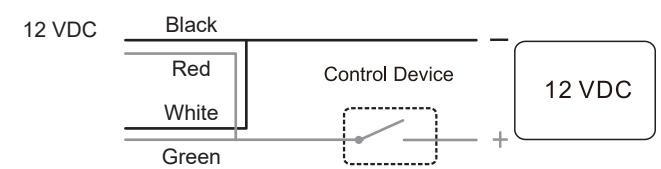

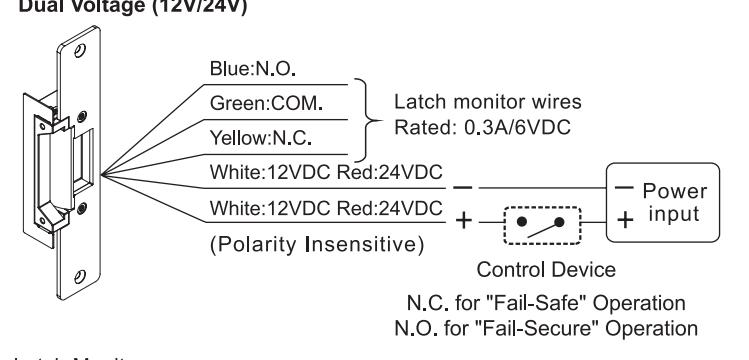

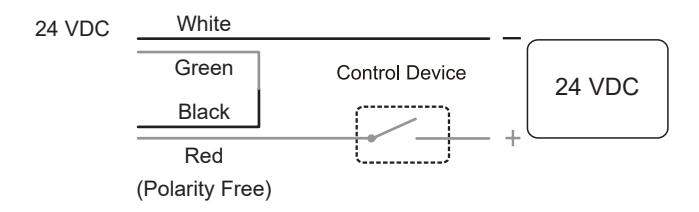

Dual Voltage

For details regarding the limited warranty:

1-877-671-7011 www.allegion.com/us

© Allegion 2018 47258559 Rev. 5/18-c

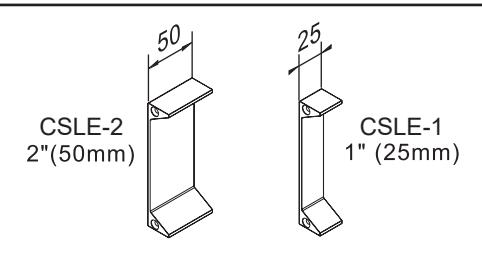

Optional Lip Extension Brackets (sold separately)

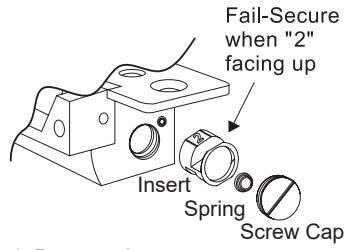

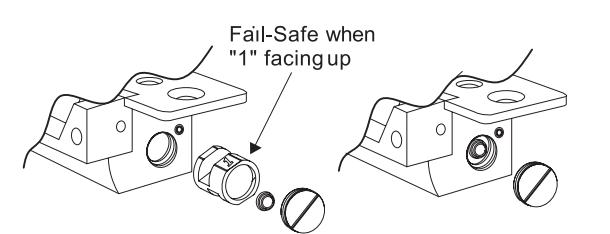

1. Remove the screw cap, take out spring and insert.

2. Reverse the insert. 3. Replace the insert, spring and screw cap.

NOTICE

Factory default setting is Fail-Secure.

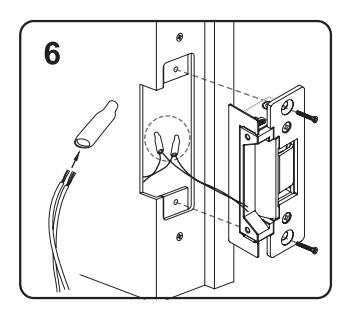

Connect to the power and test the electric strike before finally mounting the unit.

NOTICE

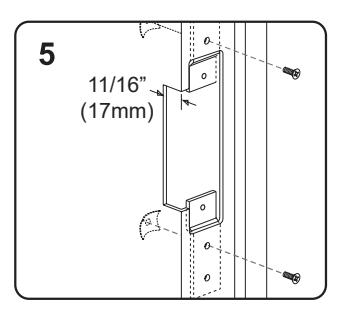

If it is necessary to cut a hole in the frame, mounting tabs may be required to strengthen the installation. Mounting tabs not provided with fire-rated models.

CAUTION

Please ensure that there is no back pressure on the keeper from the latch. As with most strikes, this may cause the strike to bind and malfunction. It could also cause undue pressure on the solenoid and eventual failure of the strike.

Instructions d'installation d'une gâche électrique Séries CS450/750

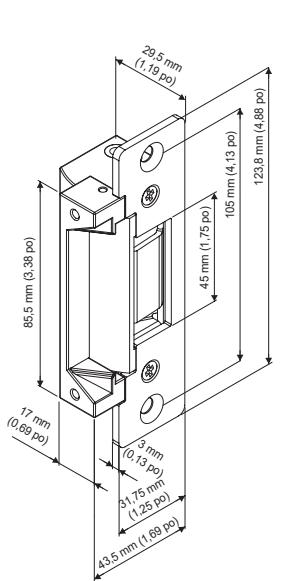

Spécifications

Les séries CS450/750 de gâches électriques sont conçues pour une utilisation avec des serrures cylindriques à mortaiser, sans pêne dormant, avec montants en métal creux, en aluminium et en bois. Les gâches peuvent être réglées sur « ouverture en cas de panne de courant » ou « fermeture en cas de panne de courant » sur site (non résistantes au feu).

Tension de fonctionnement	12 V c.c. ou 24 V c.c. (La gâche est non polarisée)
Tolérance de tension	±10 %
Appel de courant	300 mA/12 V c.c., 150 mA/24 V c.c.
Température de fonctionnement	de 10 °C à 49 °C (de 14 °F à 120 °F)
Saillie du verrou	Série CS450 : 15 mm (0,56 po) Série CS750 : 19 mm (0,75 po)
Largeur du loquet	45 mm (1,75 po)
Résistance statique	680,39 kg (1 500 lb)
Résistance dynamique	94,9 N.m (70 lb-pi)
Test de cycles	250 000 cycles

Modèle	Contrôle du verrou	Saillie du verrou	Composition
CS450	_	15 mm
CS450-LBM	•	(0,56 po)	Alliage de
CS750	_	19 mm	zinc
CS750-LBM	•	(0,75 po)

Attaque destructive : niveau I UL294 Protection des lignes : niveau I Niveau de Puissance en veille : niveau I performance Résistance : niveau IV

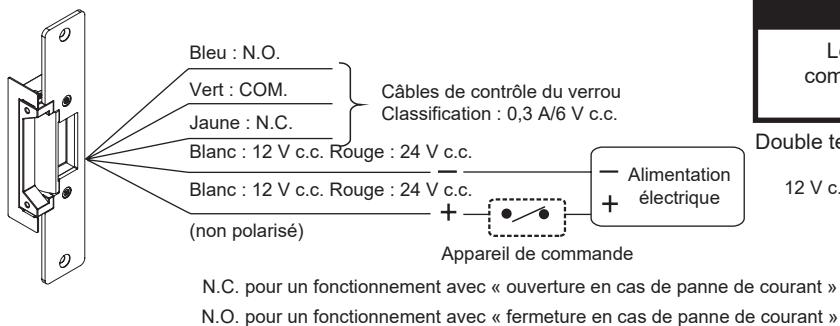

Schémas de câblage

MISE EN GARDE

Les serpentins surchauffés ou brûlés en raison de combinaisons faisceau de câble/tension incorrectes ne seront pas couverts par la garantie.

Double tension

Noir 12 V c.c. Rouge Appareil de commande 12 V c.c. Blanc

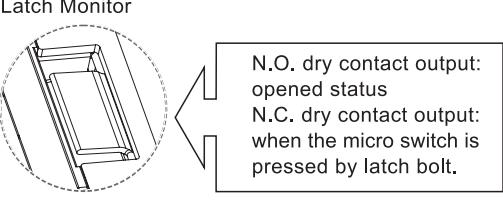

Contrôle du verrou

N.O. sortie de type contact sec : statut ouvert.

N.C. sortie de type contact sec : lorsque le microrupteur est activé par le pêne demi-tour.

24 V c.c.

Pour plus de détails concernant la garantie limitée :

Service à la clientèle

1-877-671-7011

www.allegion.com/us

LOCKNETICS.

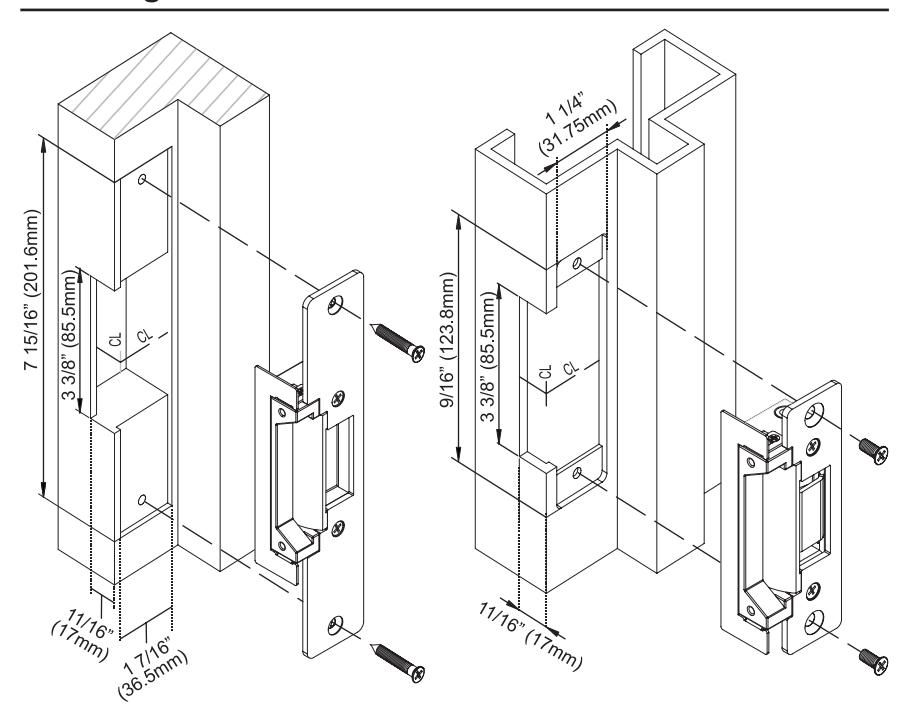

Installation sur un cadre en bois ou en métal creux :

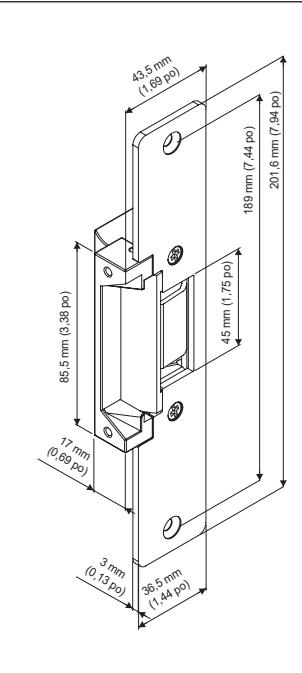

201,6 mm (7,94 po) 85,5 mm (3,38 po) 85,5 mm (3,38 po) 123,8 mm (4,8 po) 31,75 mm (1,25 po) 36,5 mm (1,44 po) 17 mm (0,69 po) 17 mm (0,69 po)

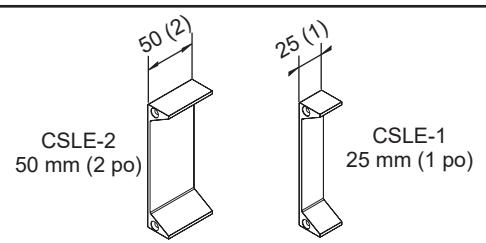

Supports d'extension de rebord en option (vendus séparément)

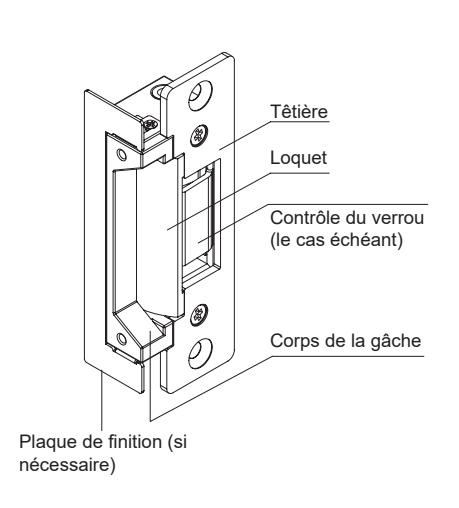

Utilisation de la plaque de finition

En cas de découpe excessive, utiliser la plaque de finition fournie pour masquer toute erreur.

AVIS La configuration par défaut est la fermeture en cas de panne de courant.

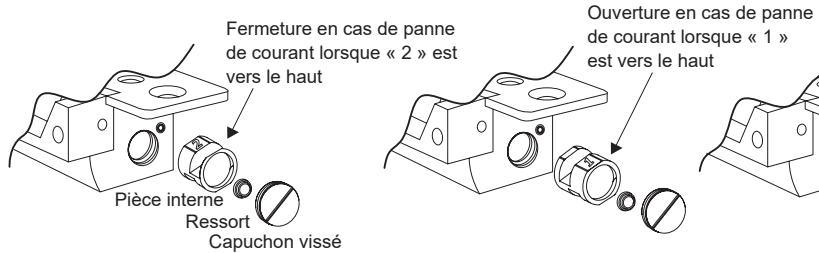

Fonction Ouverture/Fermeture en cas de panne de courant réversible

2. Inverser la pièce interne. 3. Remettre la pièce interne, le ressort

et le capuchon vissé en place.

puis le ressort et la pièce interne. Instructions d'installation

1. Retirer le capuchon vissé,

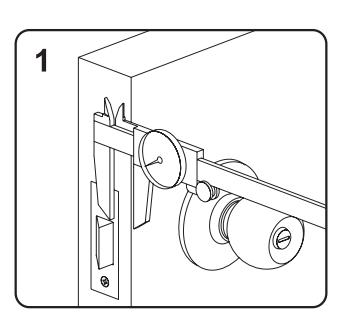

Mesurer les positions verticale et horizontale du pêne demi-tour sur le battant de porte.

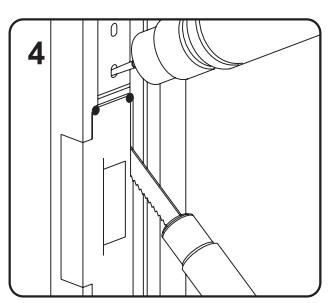

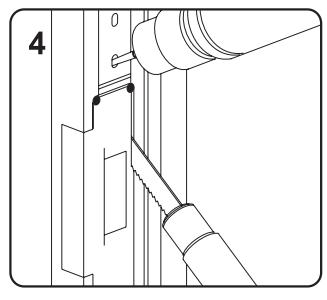

Percer les trous et découper le cadre de porte comme indiqué sur le gabarit.

Indiquer la position du pêne demi-tour sur le cadre de porte, comme indiqué sur la figure.

Aligner le gabarit d'installation sur la ligne marquée.

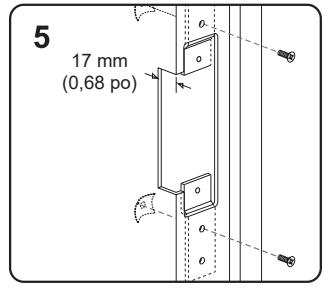

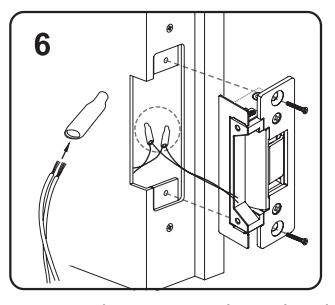

Installer les pattes de fixation. Brancher à l'alimentation et tester la gâche électrique avant le montage final de l'unité.

AVIS

S'il s'avère nécessaire de percer un trou dans le cadre, des pattes de fixation peuvent être requises pour renforcer l'installation. Les pattes de fixation ne sont pas fournies avec les modèles résistants au feu.

MISE EN GARDE

Veiller à ce que le verrou n'exerce aucune contre-pression sur le loquet. Comme avec la plupart des gâches, cette situation peut entraîner un dysfonctionnement ou le blocage de la gâche. Le solénoïde pourrait également subir une pression inutile et une défaillance de la gâche pourrait survenir.
