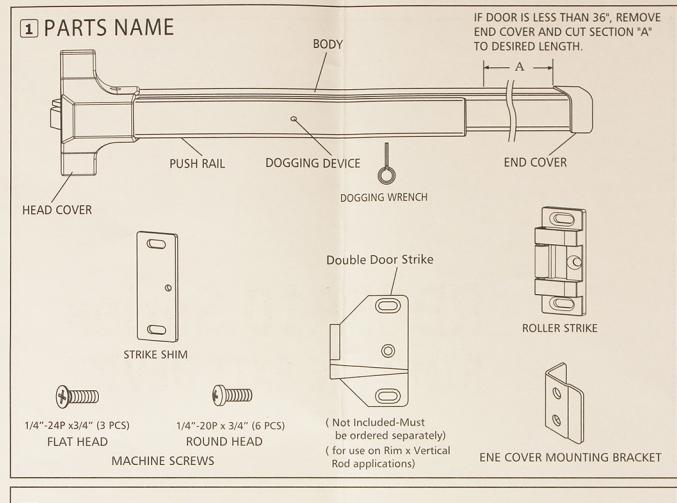

SINGLE DOOR

DOUBLE DOOR WITH MULLION

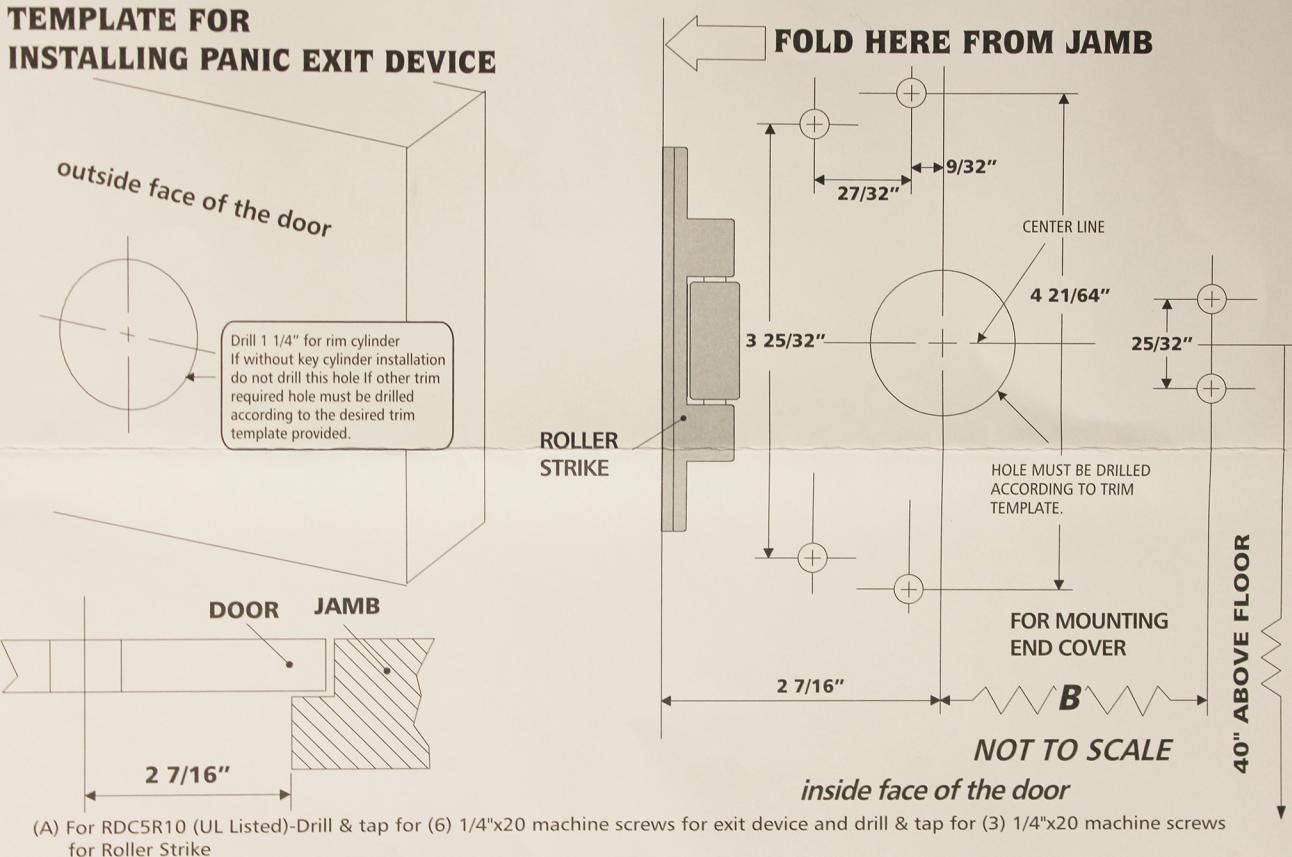

3 DRILL HOLES

  • 1.USR TEMPLATE ENCLOSED TO MARK DOOR FACE AND DRILL HOLES SHOWN WITH THE DIAMETERS
  • 2."B"LENGTH SHOULD BE MEASURED FROM THE CENTER OF CYLINDER HOLE TO THE END OF THE BODY

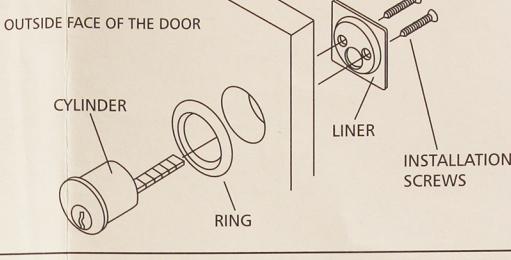

4 INSTALL KEY CYLINDER

If required or skip to srep 5

TAILPIECE PROJECTION

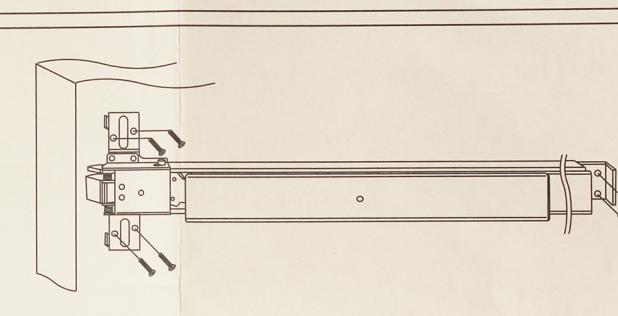

5 INSTALL BODY

  • 1.REMOVE THE HEAD COVER AND THE SCREWS ON THE END COVER
  • 2. ALIGN THE SCREW HOLES WITH THE HOLES ON THE DOOR
  • 3.TIGHTEN THE SCREWS ON THE BODY AND THE LINING OF END COVER

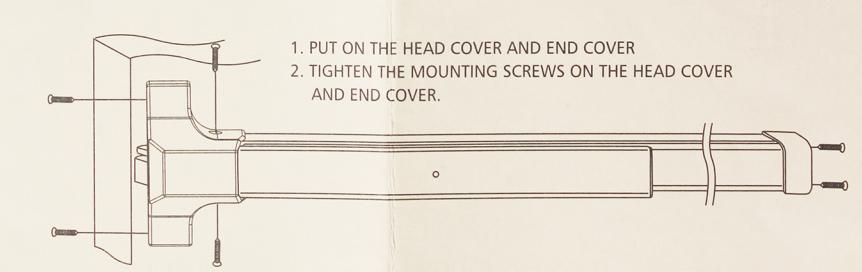

6 INSTALL BOTH HEAD AND FND COVER

7 INSTALL ROLLER STRIKE

  • 1.CLOSE DOOR AND MARK LATCHBOLT ON
  • DOOR JAMB WITH A PENCIL 2.PLACE ROLLER STRIKE ON DOOR JAMB ALIGN CENTER OF ROLLER STRIKE WITH CENTER OF PENCIL MARK. THEN ALIGN OUTSIDE EDGE OF ROLLER STRIKE WITH

  • ADJUSTABLE
  • 3.MARK IN THE CENTER OF 2 ADJUSTABLE SLOT AND DRILL 7/32" PILOT HOLE AND 1/4"-20P THREAD AT MARKED LOCATIONS THEN TIGHTEN WITH 1/4"-20P FLAT HEAD SCREWS. OPEN AND CLOSE DOOR TO CHECK IF LATCHBOLT CAN EXTEND AND RETRACT PROPERLY. ADJUST ROLLER STRIKE IF NECESSARY. 4.WITH THE ROLLER STRIKE IN FINAL POSITION, DRILL AT THE CENTER 7/32" PILOT HOLE AND 1/4"-20P THREAD AND TIGHTEN
    • WITH 1/4"-20P FLAT HEAD. 3. DRILL 7/32" HOLE.TAP 1/4"-20P THREAD

4. 1/4"-20P FLAT HEAD SCREW

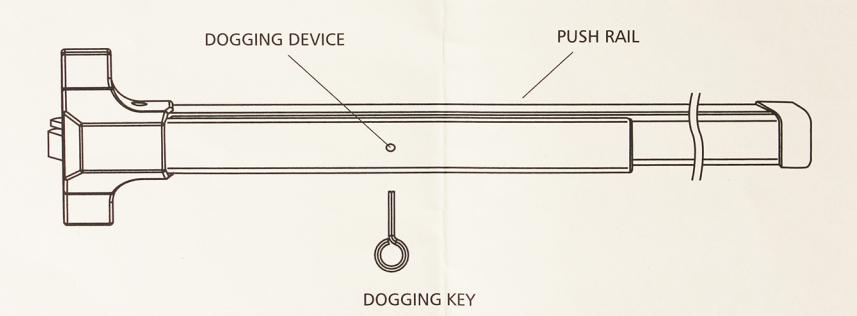

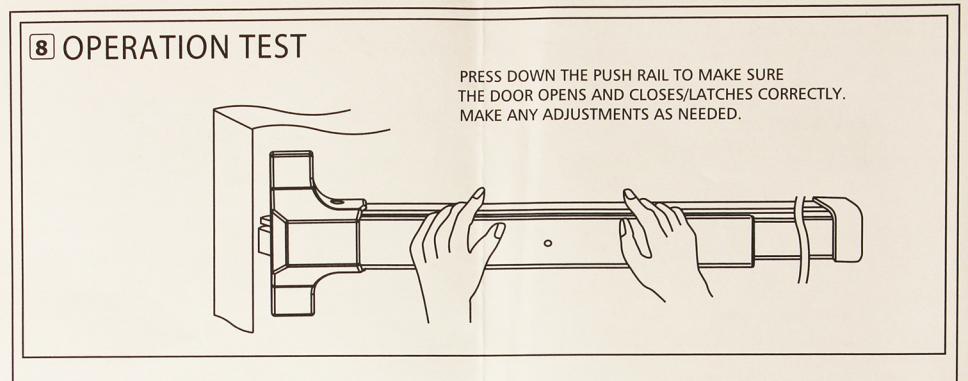

NOTE:

TO EXTEND THE LIFE OF EXIT DEVICE, LOCK THE LATCH IN THE RETRACTED POSITION WHEN DOOR IS IN CONTINUOUS USE.

TO UNLOCK

HOLD PUSH RAIL DOWN. TURN DOGGING DEVICE DEVICE CLOCKWISE WITH DOGGING KEY.

TO LOCK

HOLD PUSH RAIL DOWN. TURN DOGGING DEVICE COUNTER CLOCKWISE WITH DOGGING KEY.

(B) For RDA5R00 (Fire Rated)-Drill 9/32" holes inside and 3/8" holes outside for the (6) thru bolts and drill & tap for (3) 1/4"x20 machine screws for Roller Strike.
