LO4545 Lift Off Hinge – Template
Open the original PDF document
View PDFLO4545-LIFT OFF HINGE - HANDED
- 4-1/2" X 4-1/2"
- FOR 1-3/4"-2" THICK DOORS
- FOR DOOR WIDTHS UP TO 36"

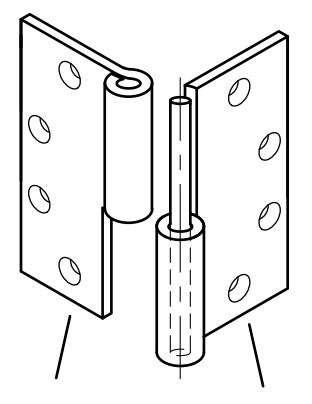

RIGHT HAND DOOR SIDE
RIGHT HAND FRAME SIDE

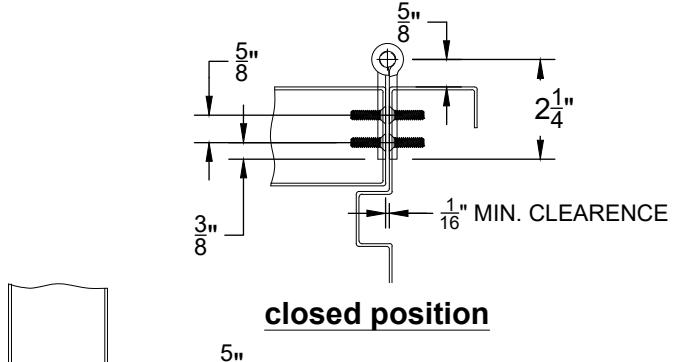

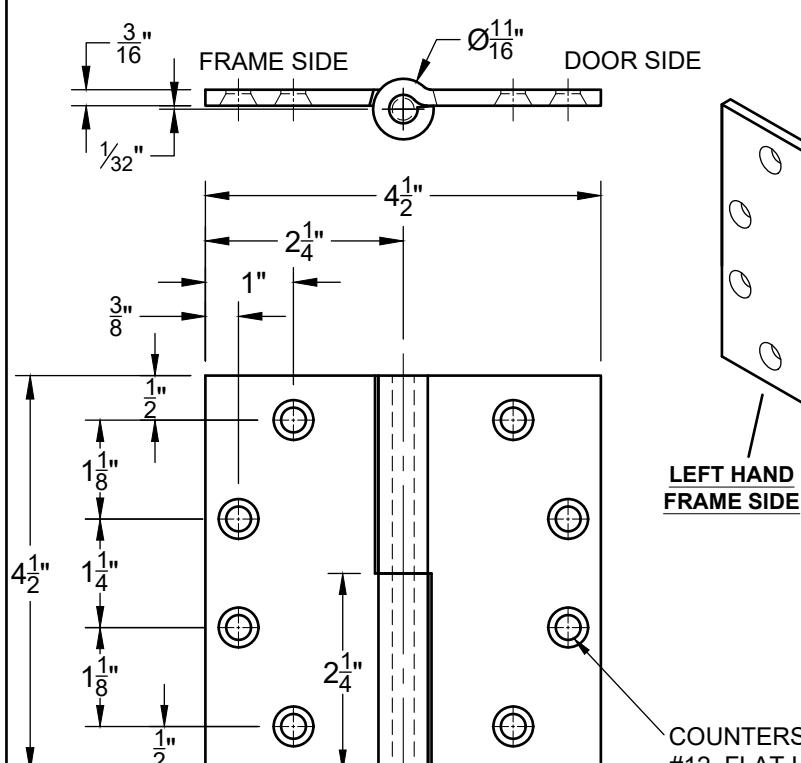

COUNTERSINK FOR #12 FLAT HEAD SCREW (8 PLACES)
| DOOR HEIGHT |
#OF HINGES
REQUIRED |
|---|---|
| 60" OR LESS | 2 |
| 61"-80" | 3 |
| 81"-97" | 4 |
| 98"-109" | 5 |
| 109" OR MORE | 6 |

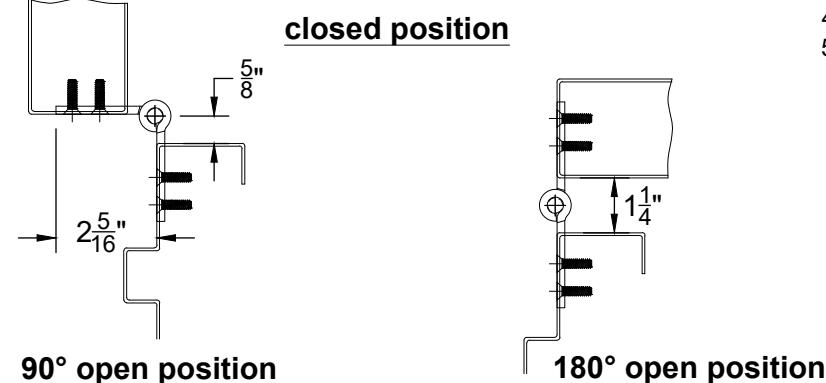

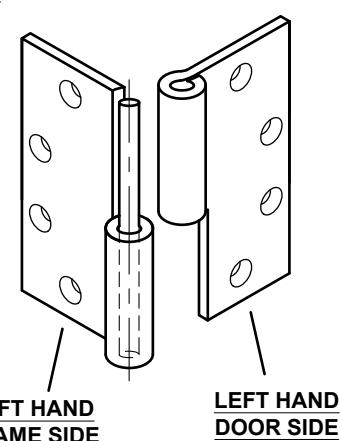

LEFT HANDED HINGE SHOWN RIGHT HAND OPPOSITE
NOTES:
- 1. LIFT-OFF HINGES ARE DESIGNED TO BE INSTALLED "FULL MORTISE".
- 2. CAN BE USED ON HOLLOW METAL OR WOOD FRAMES AND DOORS.
-
3. HINGES ARE HANDED. SEE ABOVE PICTURE FOR RIGHT HAND AND LEFT HAND. PIN ALWAYS ON FRAME LEAF.
- (a) LH/RHR DOOR, USE "LEFT HAND" HINGE.
- (b) RH/LHR DOOR, USE "RIGHT HAND" HINGE
- 4. 1/32" TOLERANCE ON ALL PARTS
- 5. DO NOT SCALE DRAWING
| SCREW DETAIL | |
|---|---|
| QTY. | DESCRIPTION |
| 8 |
12-24x3/4" PHILLIPS FLAT HEAD
MACHINE SCREW |
| 8 |
#12x1-1/2" PHILLIPS FLAT HEAD
SHEET METAL SCREW |
LO4545 LIFT OFF HINGE-01.DWG
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143
630.875.9900; FAX 800.9FAXABH (932.9224)
LO4545 LIFT-OFF HINGE
PAGE 1 OF 1 REVISED 12-7-21
© 2021 ABH Mfg., Inc. printed in USA
