LHR Trim with 4500 Exit Device Installation Instructions i-ta00558-313l-installation

Open the original PDF document

View PDF

NOTE 1: TEMPLATE NOT TO SCALE.

NOTE 2: DIMENSIONS IN [] ARE IN MILLIMETERS.

25/32" 25/32' [19.8] [19.8] Ø1 5/8" HOLE [41.3] 2 3/16" 55.6 € DEVICE & TRIM HORIZONTAL 1/4" [6.1] 2 3/16" [55.6] (4) 7/16" DIAMETER HOLES (TRIM SIDE) (4) 5/16" DIÁMETER HOLES (OPPOSITE SIDE)

STEP 1. PREPARE PUSH SIDE OF THE DOOR FOR EXIT DEVICE. SEE EXIT DEVICE TEMPLATE FOR DOOR PREPERATION DETAIL.

STEP 2.

PREPARE PULL SIDE OF DOOR FOR PULL

  • TRANSFER VERTICAL AND HORIZONTAL DEVICE CENTERLINES FROM PUSH SIDE OF DOOR TO PULL SIDE.
  • LOCATE AND PREP HOLES USING DIAGRAM ABOVE.

313L ANTI-VANDAL PULL INSTALLATION INSTRUCTIONS 313L LHR PULL WITH 4500 SERIES EXIT DEVICE

STEP 4.

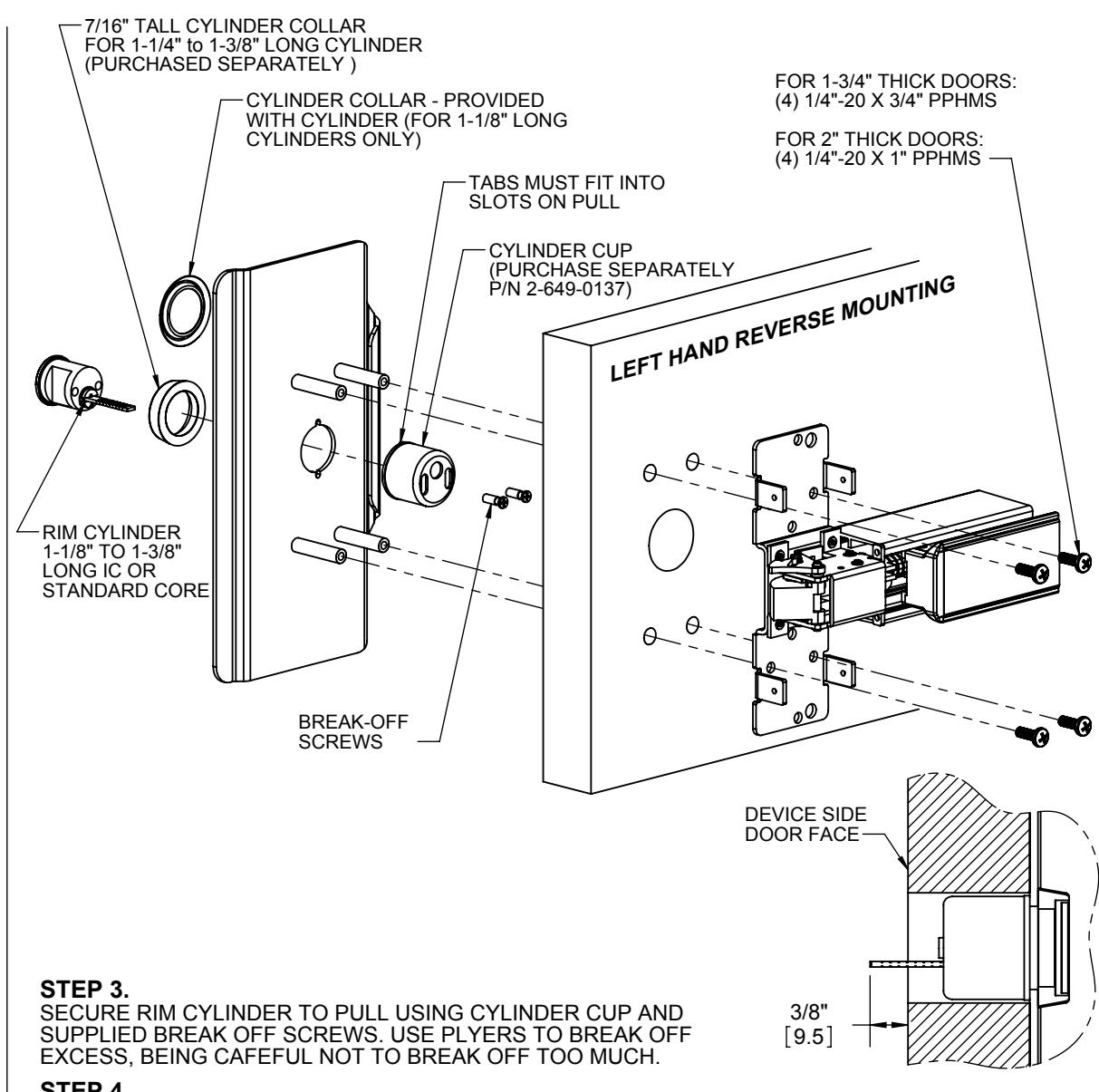

PLACE TRIM ON DOOR AND CUT CYLINDER TAILPIECE SO IT PROJECTS 3/8" +/- 1/16" OUT OF DOOR. IF TAILPIECE IS TOO LONG, MEASURE AND CUT OFF AT CLOSEST BREAK OFF LINE.

STEP 5.

SECURE PULL AND EXIT DEVICE USING THE 4 MOUNTING SCREWS.

HAGER
