LCN 6030 Series Installation Instructions Spanish 107181

INSTRUCCIONES DE INSTALACIÓN

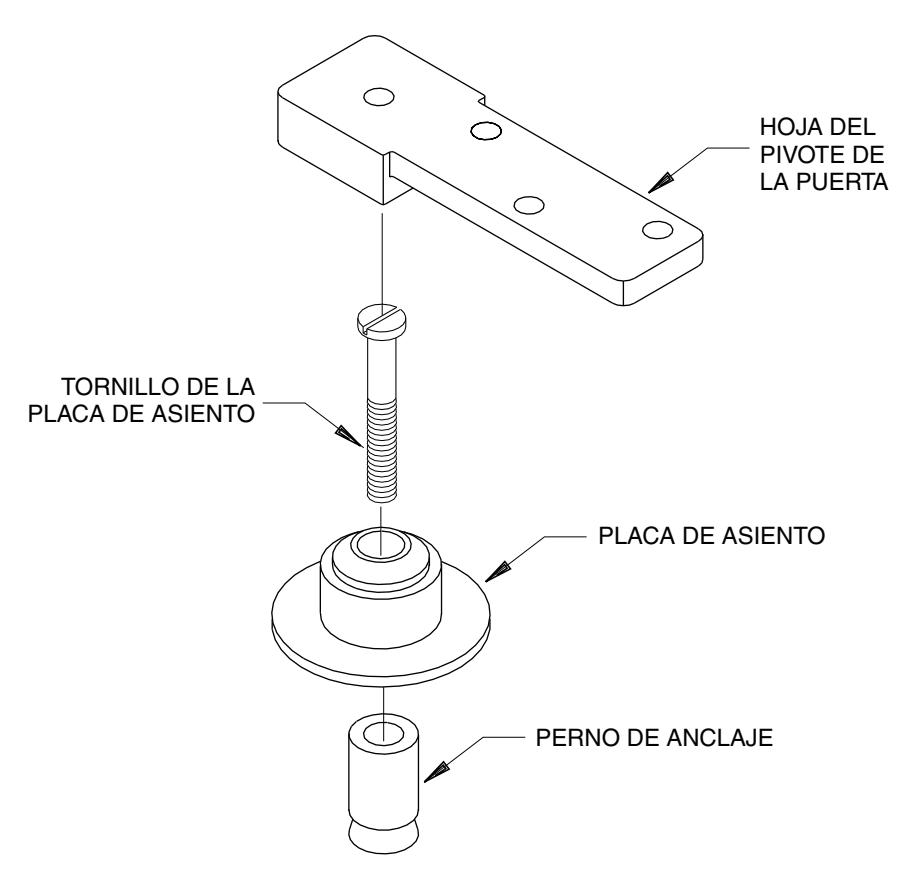

PIVOTE CENTRAL INFERIOR

- 3107 UTILIZADO EN SU CONJUNTO: 7253

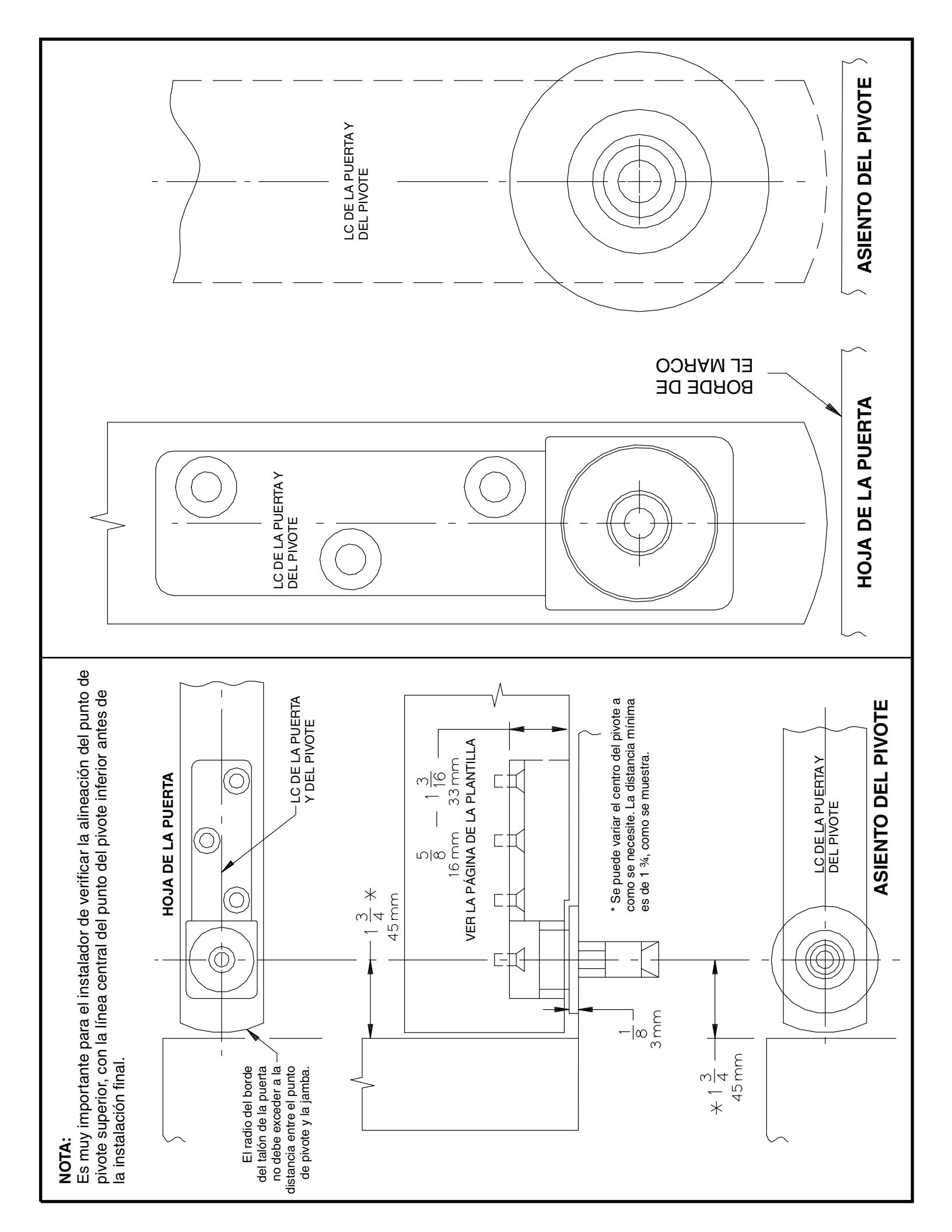

• 1. Asegúrese de localizar correctamente y marcar el punto central del pivote de la placa del asiento. Prepare y haga una muesca en el pie de la puerta y el piso para recibir el conjunto del pivote. Determine el sitio para el pivote utilizando las dimensiones y las plantillas físicas al reverso. La profundidad de la muesca en la base de la puerta determinará el juego.
• 2. Localice, barrene y machuelee los agujeros para los tornillos de montaje de la hoja de la puerta. Monte la hoja de la puerta en la base de la puerta con los tornillos FHMS 1/4 - 20 X 3/4" incluidos. Refiérase a la plantilla para los detalles de la profundidad de la muesca.
• 3. El punto de pivote del punto de ajuste del pivote superior debe estar a plomo con el punto de pivote inferior. Taladre un agujero de 3/4" diam. x 13/4" de profundidad en el piso, al centro del punto del pivote para montar la placa de asiento. Inserte el perno de anclaje en el agujero y expándalo con la herramienta. Inserte el tornillo incluido para la placa de asiento. Inyecte lechada para colocar el perno del anclaje. Cuando esté fraguada la lechada, quite el tornillo para la placa de asiento.
• 4. Coloque la placa de asiento encima del perno de anclaje. Sujételo al suelo con el tornillo de la placa de asiento bien apretado.
• 5. Si usa una tapa inferior, deberá instalarla en este momento.
• 6. Instale el conjunto de pivote superior y cuelgue la puerta. Refiérase a las instrucciones para el conjunto del pivote superior.
• 7. Si se necesita arreglar la altura vertical, utilice calzas entre el pie de la puerta y la hoja del pivote para aumentar el juego. Para disminuir el juego, ila muesca en la puerta debe ser más profunda.

UNA INSTALACIÓN O UN AJUSTE INCORRECTORS PUEDEN RESULTAR EN DAÑO PERSONAL O MATERIAL. ! ADVERTENCIA SIGA BIEN TODAS LAS INSTRUCCIONES.
