LCN 6030 Installation Instructions Spanish 107180

INSTRUCCIONES DE INSTALACIÓN

PIVOTE CENTRAL SUPERIOR

-3101 UTILIZADO EN LOS CONJUNTOS: 7253, 7255, 7255J, Y 7256

• 1. El punto de pivote del conjunto del pivote superior debe estar a plomo con el punto de pivote inferior. Prepare y haga una muesca en la parte superior de la puerta y de el marco de cabecera para recibir el conjunto del pivote. Determine el sitio para el pivote utilizando las dimensiones y plantillas físicas anexadas El punto del pivote de la mayoría de los pivotes centrales está a 1 3/4" de el marco lateral. Antes de la instalación, se debe quitar la placa de acabado de la hoja del cuadro.

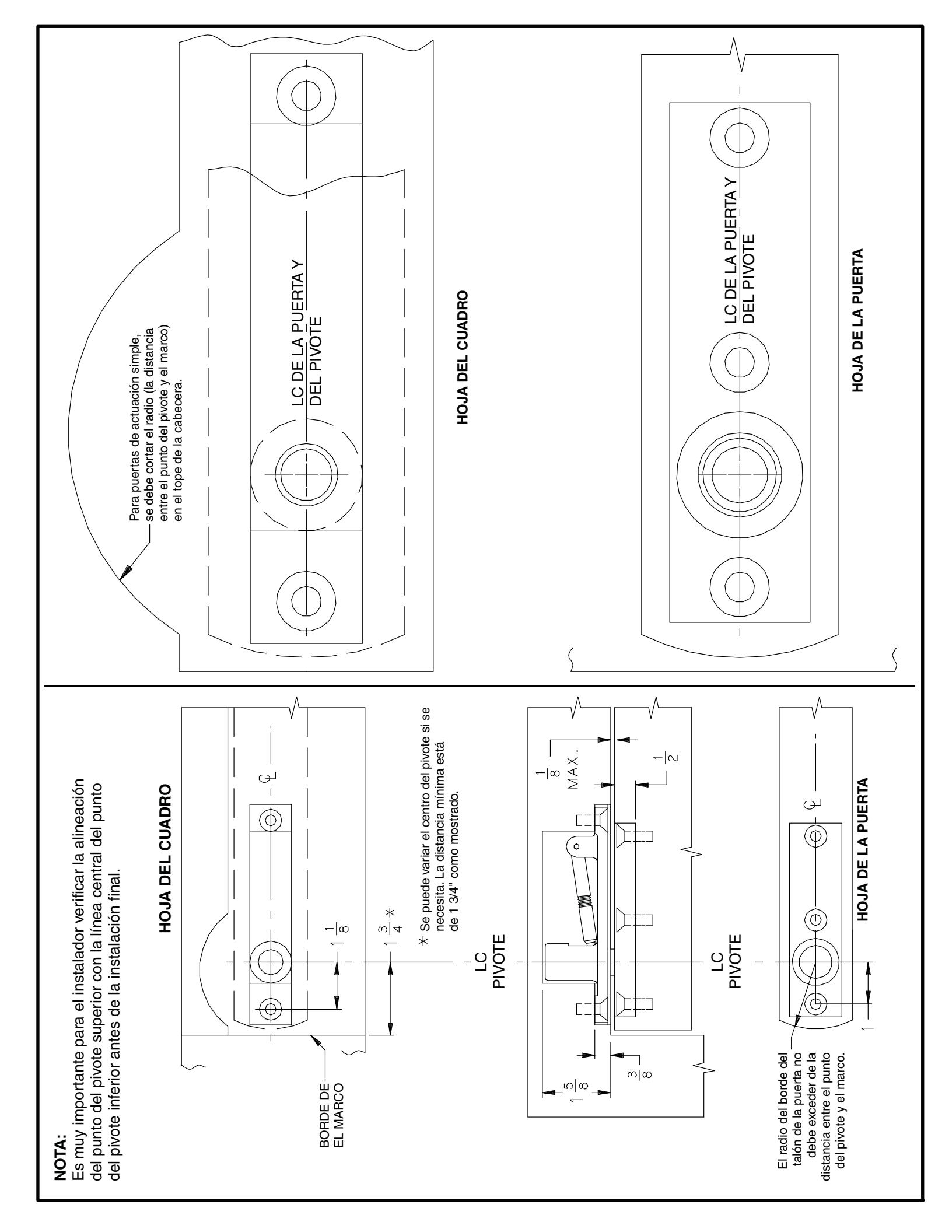

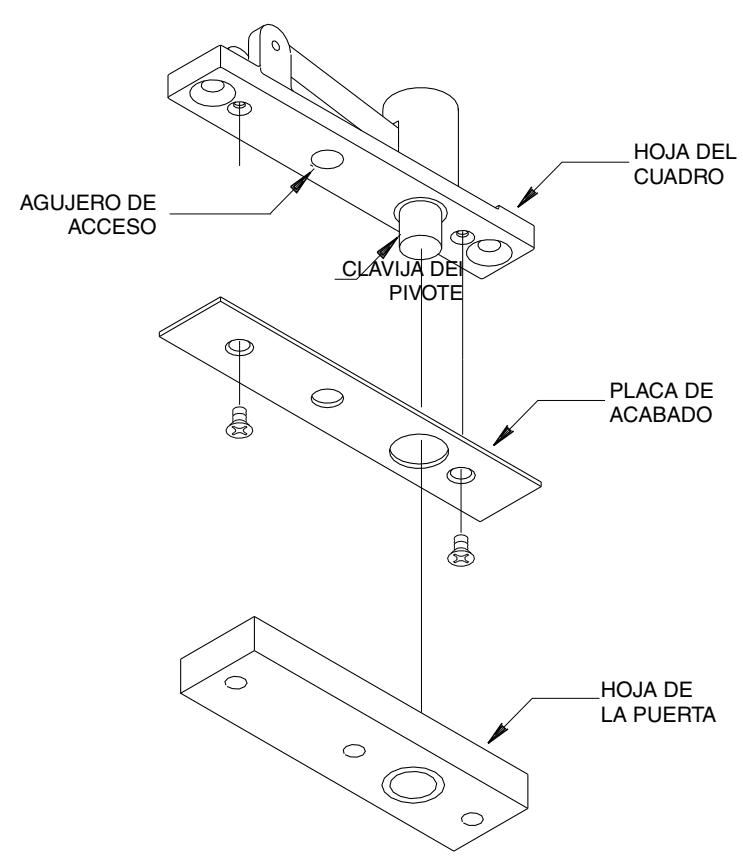

• 2. Localice, barrene y rosque los agujeros para los tornillos de montaje. Coloque las hojas del pivote con 1/4" - 20 x 3/4" FHMS incluidos. Sujete la placa de acabado a la hoja del cuadro.
• 3. Instale el conjunto del pivote inferior. Una vez instalado y asegurado el conjunto del pivote inferior, puede colgar la puerta.

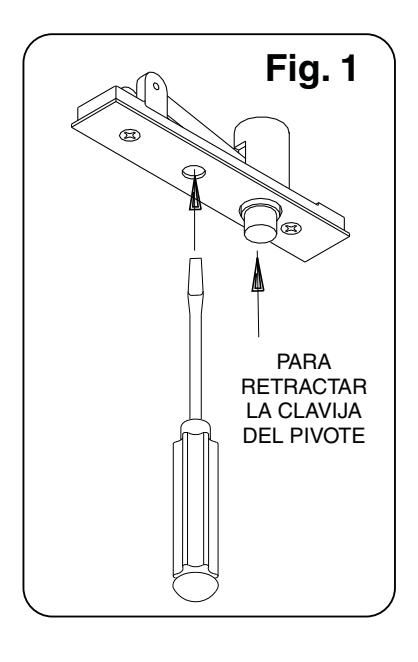

• 4. alineando las hojas superiores del pivote de la puerta con las de el marco. Ver Fig. 1. Con la puerta en posición abierta (aproximadamente 90° de el marco), coloque cuidadosamente la puerta en el pivote inferior con un ángulo ligero. Incline la puerta hasta la posición vertical, Con las hojas del pivote alineadas, inserte un desarmador en el agujero de acceso de la hoja de pivote superior. Utilice el desarmador para empujar el brazo de la palanca, para retractar el perno de pivote. Cuando está retractada el perno de pivote, posicione la puerta de manera que permita a el perno del pivote colocarse en el soporte de la hoja de puerta, y quite el desarmador. La puerta deberá entonces oscilar libremente. Si no, hay que verificar las dimensiones de las plantillas.
• 5. Ver Fig. 1. Para quitar la puerta de el marco: Abra la puerta 90°, inserte un desarmador en el agujero de acceso en la hoja del cuadro. Utilice el desarmador para empujar el brazo de la palanca, lo cual retractará el perno del pivote. Puede entoncer quitar la puerta de su apertura.

UNA INSTALACIÓN O UN AJUSTE INCORRECTORS PUEDEN RESULTAR EN DAÑO PERSONAL O MATERIAL. ! ADVERTENCIA SIGA BIEN TODAS LAS INSTRUCCIONES.
