4510 Series 3

Installation Instructions

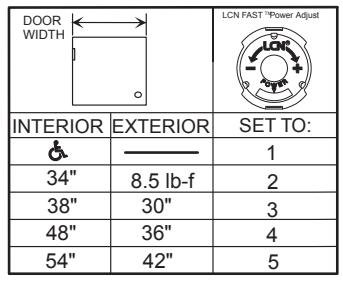

Determine door width, adjust spring power to match chart.

LCN_®FAST ™Power Adjust for Spring Power Adjustment (Used only on

non-sized closers)

Secure closer to door with fasteners provided. T-27

Secure arm assembly to frame with fasteners provided.

NOTE: A "Normal" closing time from 90° open position is 5 to 7 seconds, evenly divided between main speed and latch speed

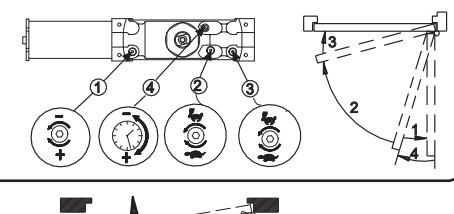

If necessary, adjust closer.

LATCH SPEED

4510 Instructions et gabarit pour une installation sur le côté à tirer de 140°

Localice la plantilla apropiada, taladra y rosca agujeros pilotos para tornillos de máquina de 1/4 x 20.

Vérifiez si la main du ferme-porte

correspond à la main de la porte.

Mesurez la largeur de la porte.

Réglage de force $LCN\_\{\backslash scriptscriptstyle\; \backslash it\; m\}FAST^\{^\{\backslash rm\; TM\}\}$

pour régler la force du ressort

Réglez le ressort selon les indications

Fixez le ferme-porte sur la porte avec les attaches fournies.

les attaches fournies.

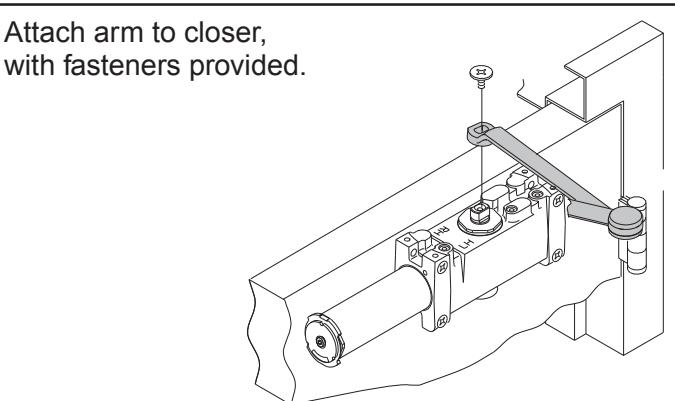

Fixez le bras au ferme-porte avec

Fixez l'assemblage du bras sur le

cadre avec les attaches fournies.

BACKCHECK

Au besoin, réglez

• 1) frein à l'ouverture
• vitesse de fermeture (3) - vitesse d'enclenchement

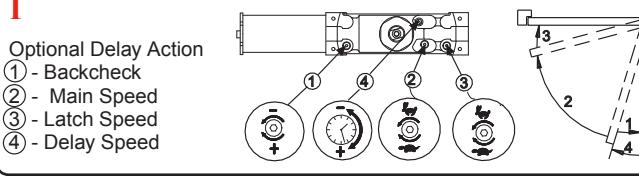

Action retardée optionnelle

• 1 frein à l'ouverture 2 vitesse de fermeture 3 vitesse d'enclenchement
• 4) vitesse de retenue

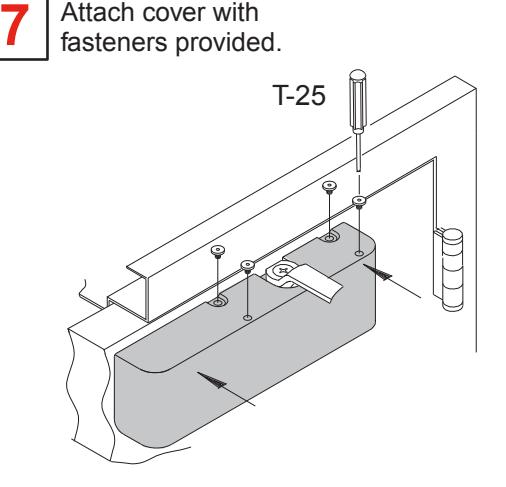

Fixez le boîtier avec les attaches fournies.

NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage.

A DANGER

essures ou des dommages. Veuillez suivre toutes les instructions avec soin. Pour plus de renseignements, 877 - 671 - 7011

▲ DANGER

4510 Instrucciones para plantilla 140° montaje del lado del tirón.

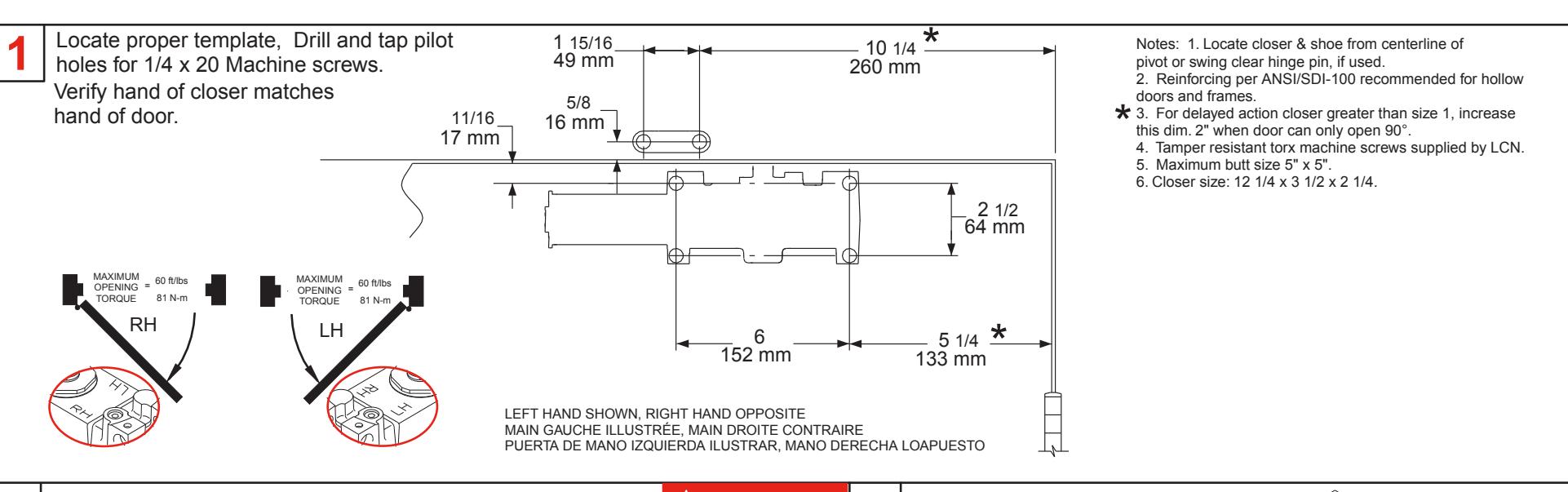

Repérez le gabarit approprié, percez et taraudez des trous de guidage pour des vis à métal de 1/4 x 20.

Verifique que la mano del cerrador

corresponda a la mano de la puerta.

Coloque el brazo al cerrador con los

Sujeta el cerrador a la puerta con los

sujetadores ya incluidos.

Sujeta el montaje del brazo al armazón con los sujetadores ya incluidos.

tornillos ya incluidos.

Ajusta si se necesita 1 - resistencia de apertura

2 - velocidad principal

3 - velocidad de seguro I Acción retardada opcional

1 - resistencia de apertura 2 - velocidad principal

3 - velocidad de seguro

(4) - velocidad de retardo

Coloca la tapa con los sujetadores ya incluidos.

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

ADVERTENCIA

ADVERTENCIA

Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico.

LCN_®FAST ^™cuadrante de ajuste

para ajustar la potencia del resorte

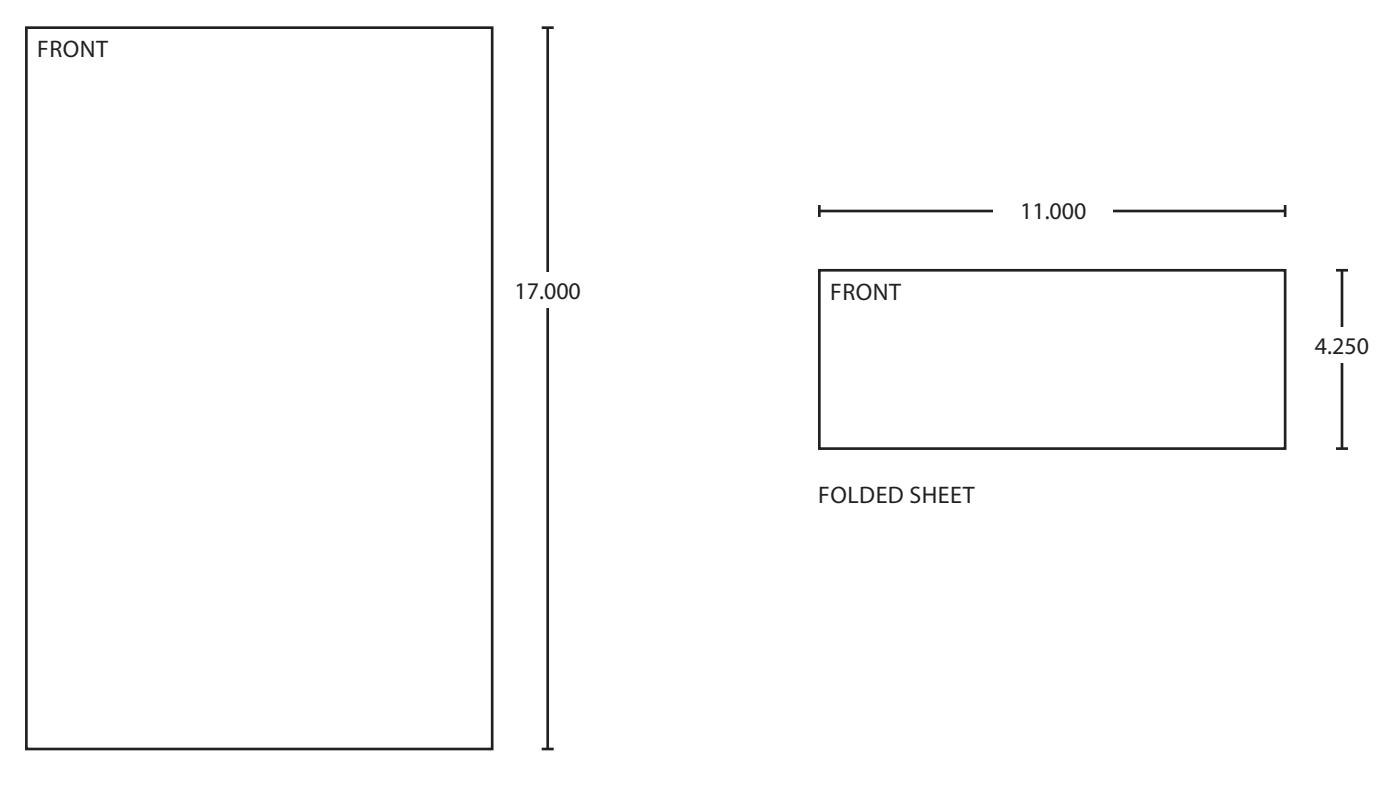

11.000 —
