4210 Cush Series

85°, 90°, 100°, 110° Template, Push Side

Installation Instructions

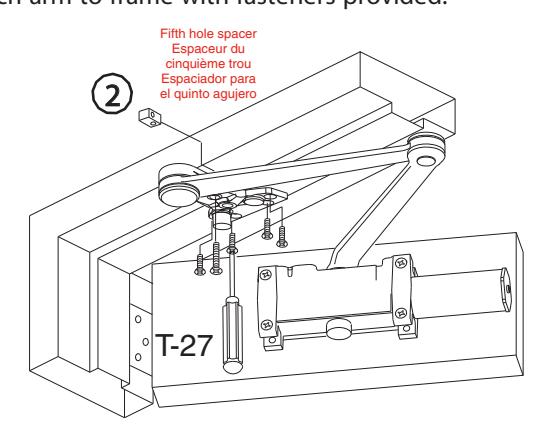

Shoe must be "handed" to match door before mounting. Open door to approx. 45°, attach arm to frame with fasteners provided.

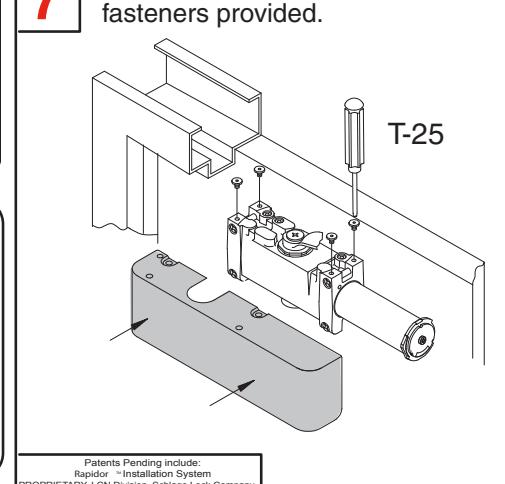

Attach cover with

NOTE: A "Normal" closing time from 90° open position is 5 to 7 seconds, evenly divided between main speed and latch speed.

turn control handle one-quarter

HOLD OPEN ARM: To engage or disengage hold open feature

4210 Cush Instructions de sécurité et gabarit pour une installation sur le côté à pousser de 100°-140°-180°

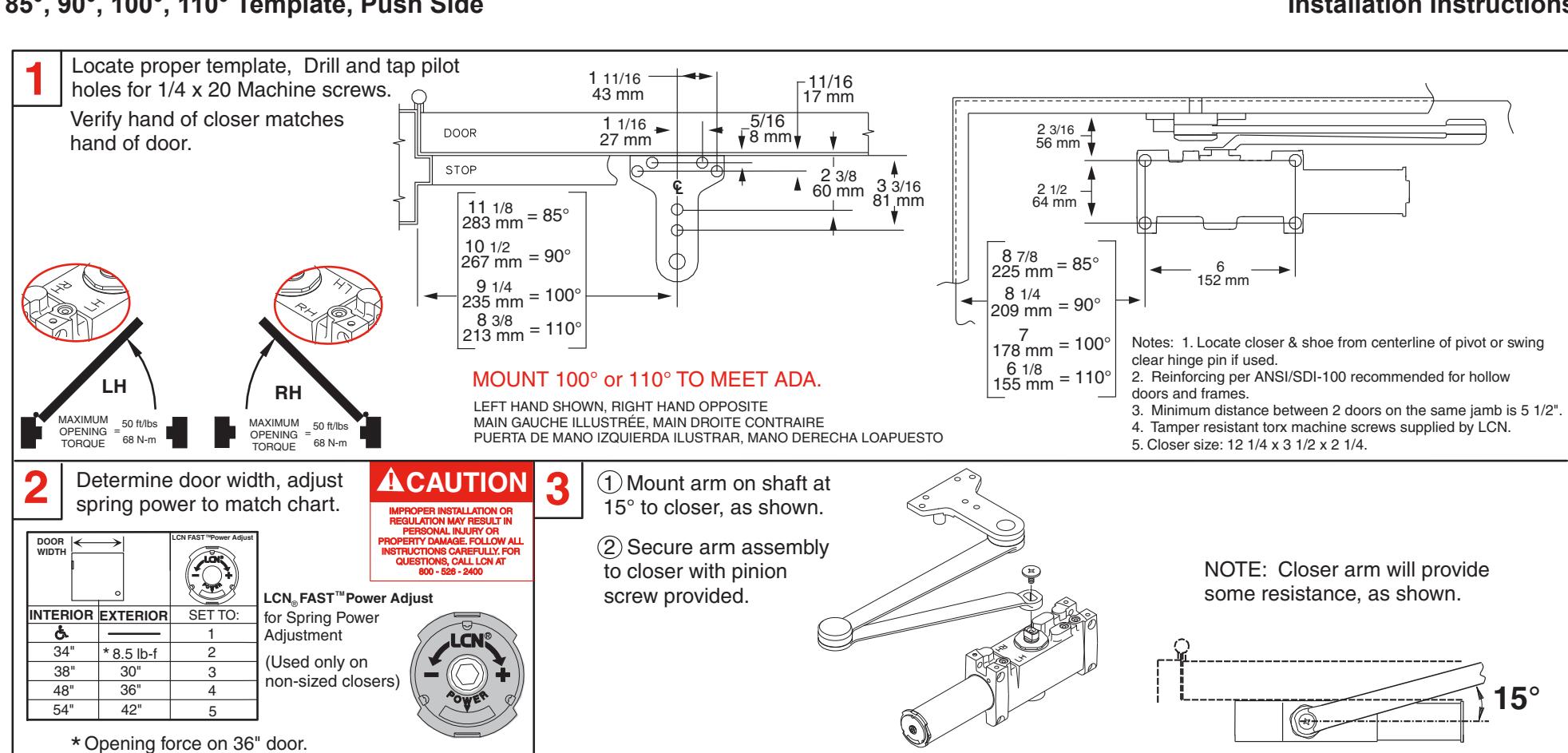

Repérez le gabarit approprié, percez et taraudez des trous de guidage pour des vis à métal de 1/4 x 20.

Vérifiez si la main du ferme-porte correspond à la main de la porte.

Installation 100°/110° pour conformité à I ADA

Mesurez la largeur de la porte. Réglez le ressort selon les indications du tableau.

Réglage de force LCN ೄFAST ™ pour régler la force du ressort

(1) Montez le bras sur la tige à 15° du ferme-porte, comme sur l'illustration.

2) Fixez l'assemblage du bras au ferme-porte à l'aide des vis fournies.

NOTE: Le bras offrira une légère résistance, comme sur l'illustration.

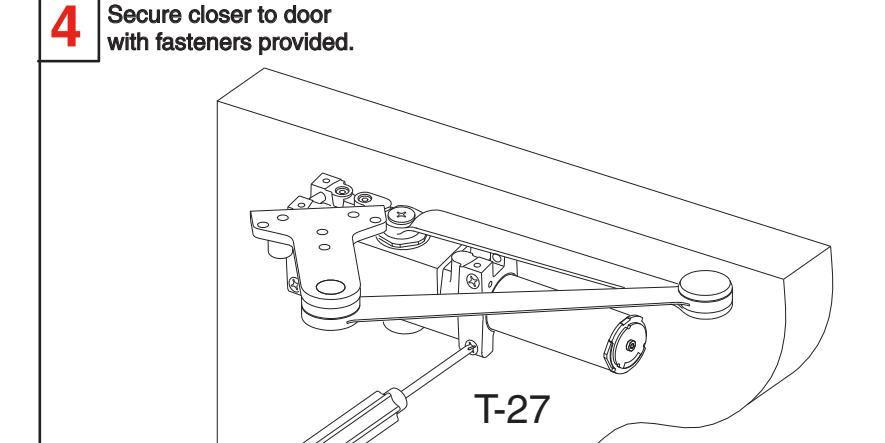

Fixez le ferme-porte sur la porte avec les attaches fournies.

1) La main de la console doit être adaptée à celle de la porte avant l'installion. 2) Ouvrez la porte à environ 45°, fixez le bras au cadre à l'aide des attaches fournies

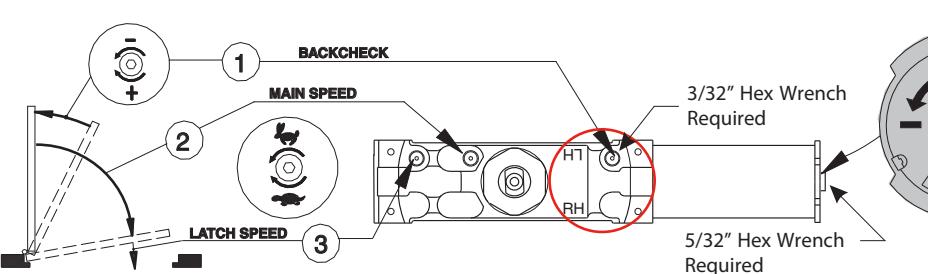

Au besoin, réglez

1 - frein à l'ouverture

(2) - vitesse de fermeture

(3) - vitesse d'enclenchement

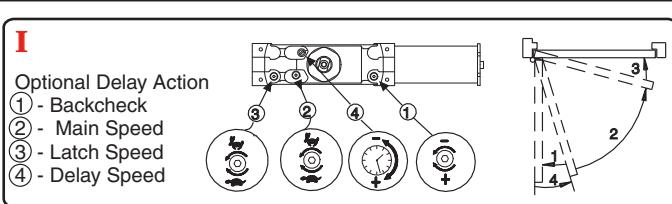

Action retardée optionnelle

1 - frein à l'ouverture

2 - vitesse de fermeture

③ - vitesse d'enclenchement vitesse de retenue

Fixez le boîtier avec les attaches fournies.

NOTE: la fermeture d'une porte ouverte à 90° prend normalement de 5 à 7 secondes, ce délai est réparti entre la vitesse de fermeture et la vitesse de verrouillage.

BRAS DE RETENUE: Pour engager ou désengager le mécanisme de retenue, tournez la manette de contrôle d'un quart (1/4) de tour.

A DANGER

soin. Pour plus de renseignements, composez le 877 - 671 - 7011

ADANGER

4210 Instrucciones Cush de seguridad para plantilla 100°-140°-180° montaje del lado de empuje

Localice la plantilla apropiada, taladra y rosca agujeros pilotos para tornillos de máquina de 1/4 x 20.

Verifique que la mano del cerrador corresponda a la mano de la puerta.

Montar a 100°/110° para cumplir con la norma ADA

Determina la anchura de la puerta. Ajusta la fuerza del resorte según lo indicado en el gráfico.

LCN_® FAST ^™cuadrante de ajuste para ajustar la potencia del resorte

1 Monte el brazo en el eje a 15° del cerrador, tal como se muestra. 2 Sujete el ensamblaje del brazo al cerrador con el tornillo piñión ya incluido.

NOTA: El brazo del cerrador ofrecerá cierta resistencia, tal como se muestra.

Sujeta el cerrador a la puerta con los tornillos ya incluidos.

1) Debe de hacerse coincidir el lado de la zapata con la puerta antes de montarla.

2 Abra la puerta hasta aprox. 45°, sujete el brazo al bastidor con los sujetadores ya incluidos.

Ajusta si se necesita 1 - resistencia de apertura 2 - velocidad principal 3 - velocidad de seguro

Acción retardada opcional 1 - resistencia de apertura

2 - velocidad principal (3) - velocidad de seguro

(4) - velocidad de retardo

Coloca la tapa con los sujetadores ya incluidos.

NOTA: El tiempo de cerrado "Normal" de una puerta abierta a 90° es de 5 hasta 7 segundos, dividido igualmente entre la velocidad principal y la velocidad de seguro.

II BRAZO DE RETENCIÓN: Para embragar o desembragar la característica de retención, dar un cuarto de vuelta (1/4) al cabo.

ADVERTENCIA

UNA INSTALACIÓN O UN AJUSTE INCORRECTOS PUEDEN RESULTAR EN DAÑO PERSONAL O MATERIAL. GA BIENTODAS LAS INSTRUCCIONES.

877 - 671 - 7011

A ADVERTENCIA

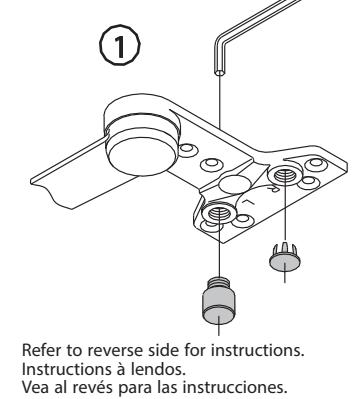

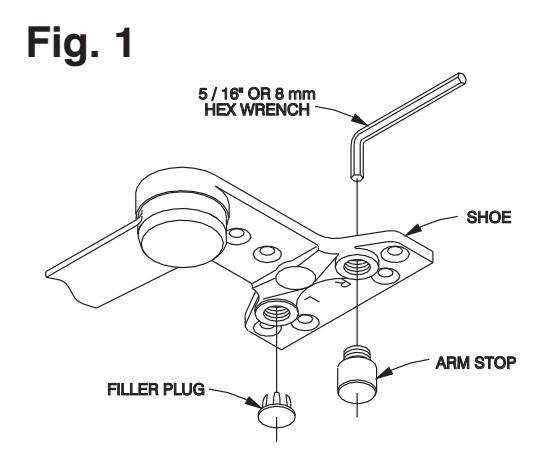

Both Cush and H.O. Cush shoes must be "handed" to match door BEFORE mounting. See Fig. 1 .

For Left Hand doors : All shoes are shipped assembled for left hand doors. Insert 5/16" (8mm) Hex wrench into arm stop and turn counter - clockwise to seat stop as tightly as possible .

For Right Hand doors: (see illustration) : Push filler plug out of shoe. Using a 5/16" (8mm) Hex wrench, turn arm stop clockwise to remove from shoe. Thread arm stop into hole marked "R". Turn wrench counter - clockwise, seating stop as tightly as possible. Insert filler plug into other hole.

La main des sabots Cush ainsi que celle des sabots Cush avec retenue doit être adaptée à cette de la porte AVANT l'installation. Voir Fig. 1.

Portes main gauche: Tous les sabots sont expédiés assemblés pour main gauche. Insérez une clé hexagonale 5/16 ou 8mm dans la butée du bras et tournez en sens inverse des aiguilles d'une montre pour assurer une assise de butée solide.

Portes main droite: (voir l'illustration). Sortez le bouchon du sabot. À l'aide d'une clé hexagonale 5/16 ou 8mm, tournez dans le sens des aiguilles d'une montre pour enlever le sabot. En alignant bien les filets, insérez la butée du bras dans le trou "R". Tournez la clé en sens inverse des aiguilles d'une montre, pour assurer une assise de butée solide. Insérez le bouchon dans l'autre trou.

Debe de hacerse coincidir el lado de la zapata Cush o de la zapata Cush con retención antes de montarla. Ver Figura 1.

Puertas mano izquierda: las zapatas se entregan todas en sambladas para puertas mano izquierda. Inserte una llave hex 5/16 (8 mm.) en el tope del brazo y gire en sentido contrario a las agujas del reloj para seguramente asentar el tope.

Puertas mano derecha: (ver la ilustración). Quite el tapón de llenado de la zapata. Con una llave hez 5/16 (8 mm.), gire el tope del brazo en el sentido de las agujas del reloj para quitarlo de la zapata. Coloque el tope del brazo en el agujero marcado con "R", alineando bien las roscas. Gire la llave en el sentido contrario a las agujas del rejoj para asentar bien seguro el tope. Inserte el tapón de llenado en otro agujero.

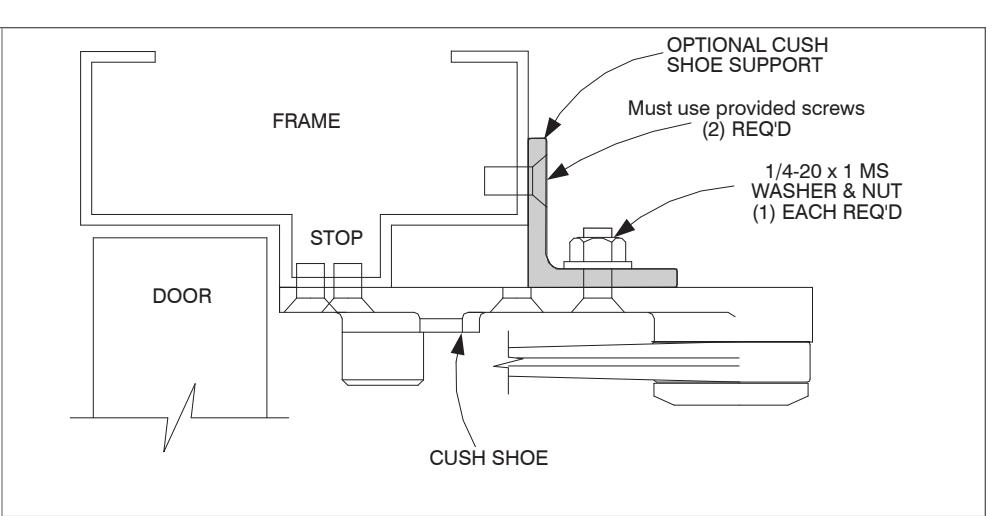

INSTRUCTIONS FOR INSTALLING CUSH SHOE SUPPORT AFTER CUSH-N-STOP IS INSTALLED

• 1. Set Cush Shoe Support on top of Cush Shoe and hold against frame.
• 2. Assemble screw, washer, and nut as shown and tighten securely.
• 3. Using Shoe Support as Template drill & tap two 1/4-20 holes in frame.
• 4. Insert screw & tighten securely.

If frame is not wide enough to receive fifth screw, install Cush Shoe Support (available from Dealer) as shown above.

INSTRUCTIONS POUR INSTALLER LE SUPPORT DU SABOT CUSH APRÈS L'INSTALLATION DU CUSH - N - STOP

• 1. Mettez le support du sabot Cush sur le sabot Cush et appuyez-le contre le cadre.
• 2. Assemblez la vis, la rondelle et le boulon comme sur l'illustration et serrez fermement.
• 3. En utilisant le support du sabot comme gabarit, taraudez deux trous de 1/4-20 dans le cadre.
• 4. Insérez la vis et serrez fermement.

Si le cadre n'est pas assez large pour la cinquième vis, posez le support du sabot Cush (offert chez le concessionnaire) comme sur l'illustration.\

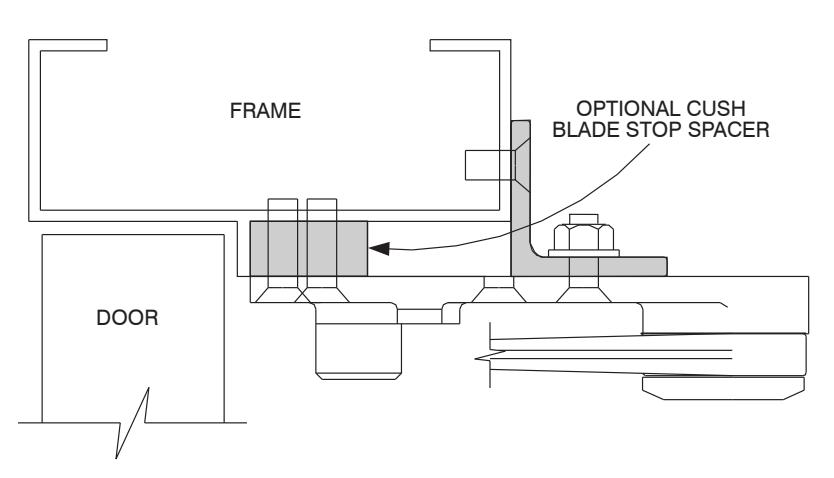

Should frames have 1/2" Blade Stop it is necessary to use 1/2" Blade stop Spacer (available from Dealer). Use both Blade Stop Spacer and Shoe Support wherever required.

Si le cadre a une butée de 1/2" il faut utiliser un espaceur de butée de 1/2" (offert chez le concessionnaire). Utilisez espaceur et support de sabot au besoin.

Si los bastidores tienen un tope de pala de 1/2", se debe utilizar un espaciador de tope de pala de 1/2" (disponible del representante). Utilice un espaciador de tope de pala y un soporte de zapata cuando sea necesario.

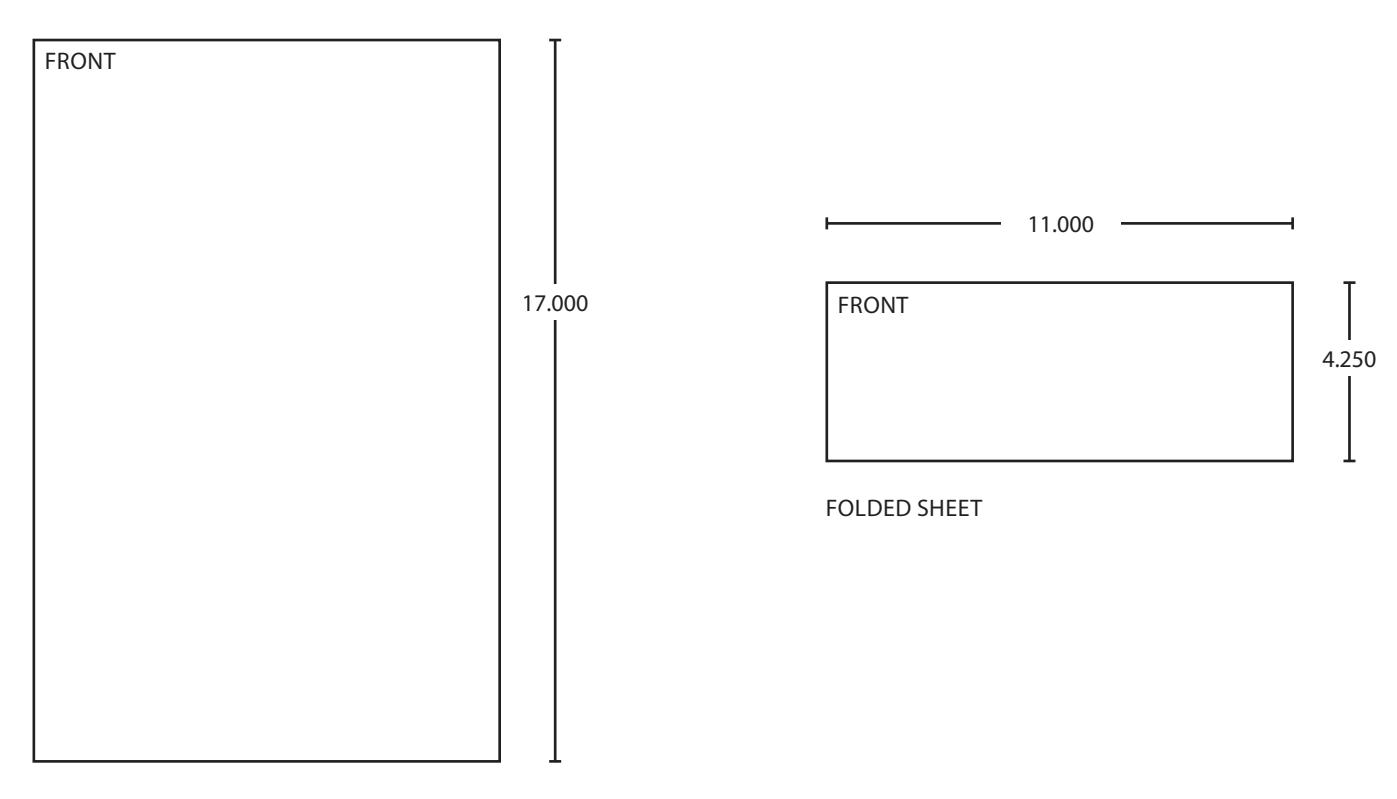

├ 11.000 ────
